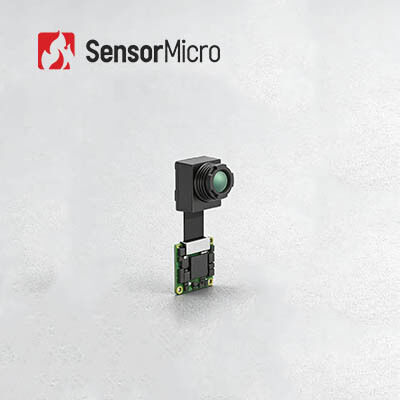

ミニ256x192 解像度 12μm ピクセルサイズ 温度測定機能付き冷めないFPA熱カメラコア
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ミニ212G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 256×192/12μm | NETD | ≤50mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | 動作電圧 | 3.3V±0.1V |
| 温度測定範囲 | -20℃～+550℃ | 温度測定精度 | ±2℃か±2% |
| ハイライト | 256x192熱カメラの中心,非冷却熱カメラの中心,FPAの赤外線カメラ モジュール |
||
製品の説明
ミニ熱カメラコア 冷却されていないFPA赤外線カメラモジュール 256x192/12μm
製品概要
Mini212G2の冷却されていない赤外線ミニチュアモジュールは,冷却されていないVOx赤外線検出器と高性能信号処理回路の256x192/12μmのウェーファーレベルパッケージ (WLP) を統合している.この軽量な熱画像モジュールは,産業用用途で -20°Cから550°Cの温度測定範囲を備えたオプションの温度測定機能を備えています.
このソリューションは,SensorMicroが自社開発したTIMO212赤外線モジュールに構築され,温度マトリックスと熱画像の直接出力を可能にする赤外線 ISP処理ボードが含まれています.開発作業量を大幅に削減するコンパクトなサイズ,低電力消費,コスト効率により,複数の視野配置をサポートし,幅広い産業用アプリケーションのために普遍的な制御インターフェースを統合しています.
主要 な 特徴
- 直接熱画像出力を持つミニチュアモジュール- 自社開発した256×192/12μmのウエファーレベル赤外線検出器で装備され,コストの大きな利点があります
- 超 コンパクト デザイン- サイズが17×17mm (PCBA) で,重さは4g以下です - 空間が限られているアプリケーションに最適です
- 統合処理- ISP処理ボードと次世代画像アルゴリズムは,直接明確な熱画像を提供
- 精密 な 検出- ±2°Cまでの精度で高精度温度測定;スポット,エリア,フルフレーム測定をサポート
- 柔軟な構成- 複数の視野レンズオプションが利用可能で,様々な観測要件を満たす
- リッチなインターフェース- USB2.0 / MIPI / DVP / BT.656 / LVDSその他のデジタルビデオ出力インターフェース
- 業界標準の互換性- 業界標準のインターフェースと完全に互換性
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| モデル | ミニ212G2 |
| 決議 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8~14μm |
| NETD | ≤50mK |
| 出力データ | 14ビットRaw |
| フレームレート | 温度測定: 25Hz 画像撮影: 50Hz |
| 焦点モード | 集中力がない |
| レンズ (HFOV/FL) | 1725°/7mm 56°/3.2mm 90°/2.1mm 半径は5°/10mm 25°/7mm 半径は56°/3.2mm 90°/2.1mm |
| 体重 (g) | 71 6 4 4 6 6 4 6 6 6 6 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 8 8 8 8 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 98 |
| PCBA サイズ (mm) | 17×17 |
| デジタルビデオインターフェース | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| アナログビデオインターフェース | CVBS (PAL/NTSC) |
| 稼働電圧 | 3.3V±0.1V |
| 典型的な電力消費量 | 330mW |
| 温度測定範囲 | -20°C~+550°C (−20°C~+150°C) |
| 温度測定の精度 | ±2°C / ±2%以上 |
| 動作温度 | -40°C~+70°C |
| 湿度 | 5%~85% |
| 貯蔵温度 | -45°C~+85°C |
| 認証 | RoHS 2.0 / Reach |
産業用用途
この製品はAIoT,機械ビジョン,産業ビジョン,セキュリティモニタリング,夜間観測のアプリケーション用に設計されています.
- アイルオット- スマートホーム機器,ウェアラブルデバイス,インテリジェント環境モニターを含むコンパクトなAIoTデバイスへの統合
- 産業ビジョン- 産業機器のリアルタイムモニタリング,レーザー処理と溶接シナリオ,半導体検出
- セキュリティ監視- 違法侵入者の検出とリアルタイムアラームの起動
製品ポートフォリオの利点
- 異なる形式- 様々な統合要件を満たす赤外線検出器,カメラコア,モジュールを含む幅広い範囲
- 豊かな 種類- 複数の配列解像度,ピクセルサイズ,波帯,レンズオプションによりアプリケーションの柔軟性
- 卓越した業績- 明確な画像,コンパクトなサイズ,低電力消費,高い感度,環境上の課題に対する高い信頼性
- 簡単に統合- 複数のインターフェースオプションにより,アプリケーション分野を簡単に統合し,迅速に開発できます
よく 聞かれる 質問
赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して 物体に関する情報を収集します 物体とその背景環境との間の放射線差を検出することで物体自体の中での変化です赤外線熱画像は 景色特性を明らかにする放射線変動を示します
赤外線熱画像技術 の 利点 は 何 です か
- 暗闇の中を 見る
- カモフラージングによる識別
- 遠距離検出
- 熱分布検出
- 接触のない温度測定
- 職業に関する意識
赤外線熱画像の応用は?
温度測定と全天候画像は 赤外線熱画像技術の2つの基本機能ですこれらの技術を用いて開発された製品は,電力を含む従来の分野で広く使用されています産業製造,科学研究,そして医療治療.
