x決断 | 640x512/17μm | NETD | ≤40mK |
---|---|---|---|
スペクトル領域 | 8~14μm | サイズ | 44.5x44.5x50.8 (19mmレンズと) |
ハイライト | 非冷却Uavの赤外線画像のカメラ モジュール,40mK赤外線画像のカメラ モジュール |

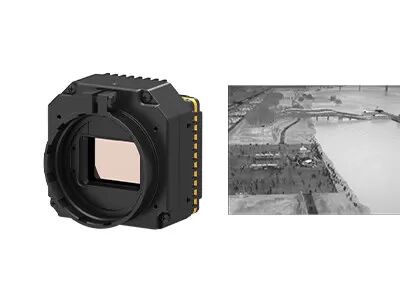

無人機を使用して空気のサーモグラフィーのための非冷却LWIRの声640x512/17μmの赤外線画像のカメラの中心
PLUG617Rは全体的なセンサー技術(GST)によって640x512 IRの赤外線画像センサーを統合する。
PLUG617Rはコマーシャル無人の空気車のために特に設計されている。それは厚い煙を通して火を見落とすことができる;すぐに引っ掛けられた人々、火ポイントおよび潜在的リスクを見つけなさい。それは消防士が正確な消火の計画を作り出すのを助ける。それはまた高温か可燃性ポイントを見つけるために森林および牧草地を巡回でき火によって引き起こされる森林資源の損失を防ぐ。
UAVは熱カメラがまた他の区域で使用することができる施行および救助、消火の適用、動物の観察等のようなPLUG617Rと装備した。
- NETD≤40mkの高い感受性
- 安定した性能
- 容易な統合
- 明確なイメージの質及び細部
- カスタマイズ可能な温度較差
- 強い環境の適応性
モデル | PLUG617R |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 17μm |
スペクトル領域 | 8~14μm |
NETD | ≤40mk |
画像処理 | |
フレーム率 | 25Hz/30Hz |
始動時間 | ≤15s |
アナログのビデオ | PAL/NTSC |
デジタル ビデオ | RAW/YUV/BT656/LVDS;サポートUVCビデオ伝送の議定書 |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 (YUVの出力) |
画像表示 | 黒く熱く/白熱/擬似色 |
イメージの方向 | 斜めに水平に/縦に/フリップ |
イメージのアルゴリズム | NUC/AGC/IDE |
電気指定 | |
標準的な外部インタフェース | 50pin_HRS |
コミュニケーション モード | RS232-TTL、115200bps |
供給電圧 | 4~6V |
典型的なパワー消費量 | <2W |
温度の測定 | |
実用温度範囲 | -10°C~50°C |
温度較差 | -20°C~150°C、100°C~550°C |
温度の正確さ | ± 2℃か2% (典型的)のより大きい |
SDK | サポートWindows/Linux SDK;グレースケールからの温度へのビデオ ストリームの分析そして転換を実現しなさい |
物理的特性 | |
次元(mm) | 44.5x44.5x50.8 (19mmレンズと) |
重量 | 127g±3g (19mmレンズと) |
環境の適応 | |
操作の温度 | -40°C | +70°C |
保管温度 | -45°C | +85°C |
湿気 | 5%~95%、不凝縮 |
振動 | 任意振動5.35grmsの3軸線 |
衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
証明書 | RoHS2.0/REACH |
光学 | |
任意レンズ | Athermal固定焦点:19mm |
UAVのためのPLUG617Rの熱カメラは電力の点検、光起電点検、環境保護の検出、科学研究、空中写真、警察の捜査、災害救助及び救助、森林火災の防止、都市安全等に使用することができる。
1. 非冷却の赤外線探知器の利点は何であるか。
非冷却の赤外線焦点面の探知器は室温で冷却された装置、それを働くことができ、等ある速い開始、低い電力の消費、小型、軽量、長い生命、安価の利点が必要としない。
2. あなたの適用のための赤外線探知器/熱モジュールの主考察は何であるか。
---探知器の決断
---ピクセル サイズ
---NETD
---イメージの質
---レンズの選択
---パワー消費量
---サイズおよび重量
---機械及び電気インターフェイス
---予算
