x商品の詳細
| 決断 | 640x512 / 12μm | 典型的なNETD | ≤40mK |
|---|---|---|---|
| スペクトル領域 | 8~14μm | サイズ | 21x22.3x15.6 （9.1mmレンズと） |
| 温度較差 | -20℃~+550℃ （カスタマイズ可能な） | 温度の正確さ | ±3℃か±3% |
| ハイライト | ITL612Rの無人機の赤外線カメラ,無人機の赤外線カメラ モジュール |
||
製品の説明

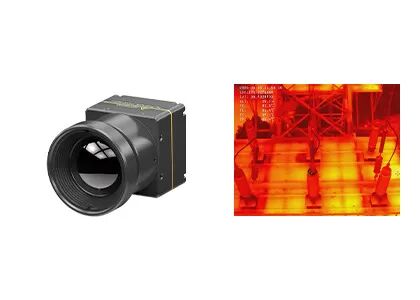

COIN612Rの無人機の熱カメラ
空気のサーモグラフィーおよび明確なイメージ投射のCOIN612R 640x512/12μmの無人機の熱カメラ
製品の説明
COIN612Rは無人機のための放射熱カメラで、産業点検、技術的な診断、予言する維持等の区域で広く利用される。それは8から14μmまでスペクトル領域が付いている非冷却LWIRの赤外線カメラである。
COIN612Rの赤外線カメラの中心は640x512/12μmのウエファーの水平なパッケージ（WLP）の赤外線熱探知器を統合する。それは鋭く、ぱりっとしたイメージの提示、小型および安価で特色になる。この熱カメラ モジュールにまた産業温度の測定のための-20℃~550 ℃からの測定の範囲との任意thermographic機能がある。
主な特長
- 小型サイズ:21x22.3x15.6 （9.1mmレンズと）
- ライト級選手
- 典型的なNETD≤40mk
- 良質のイメージ
- 低い電力の消費
- 急速な開発及び統合
製品仕様書
| モデル | COIN612/R |
| IRの探知器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決断 | 640×512 |
| ピクセル ピッチ | 12μm |
| スペクトル領域 | 8μm ~14μm |
| 典型的なNETD | ≤40mK |
| 画像処理 | |
| フレーム率 | 25Hz/30Hz |
| 始動時間 | 5s |
| アナログのビデオ | PAL/NTSC |
| デジタル ビデオ | RAW/YUV/BT656 |
| イメージのアルゴリズム | 不均等の訂正（NUC） 3D騒音低減（3DNR） 第2騒音低減（DNS） ダイナミック レンジの圧縮（DRC） 輪郭強調（EE） |
| デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 （YUVの出力） |
| 画像表示 | 黒く熱く/白熱/擬似色 |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御及びビデオ・ディスプレイ |
| 電気指定 | |
| 標準的な外部インタフェース | 50Pin_HRS:DF40C-50DP-0.4V （51）、（HRSの男性） |
| USBの拡張ボード | タイプC |
| 通信用インタフェース | TTL-232/USB2.0 |
| デジタル ビデオ インターフェイス | CMOS8/CMOS16/LVDS/USB2.0 |
| 供給電圧 | 4~5.5V |
| 典型的なパワー消費量 | 0.9W |
| 温度の測定 | |
| 実用温度範囲 | -10℃~+50℃ |
| 温度の測定の範囲 | -20℃~150℃、0℃~550℃ （サポート拡張及びカスタム化） |
| 温度の測定の正確さ | ±3℃か±3%のより大きい |
| 地方温度の測定 | 出力地方温度のサポート最高の、最低および平均値 |
| SDK | Windows/Linux/ARM;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい |
| 物理的特性 | |
| サイズ（mm） | 25.4×25.4×27.4 （9.1mmレンズと） 25.4×25.4×39.5 （13mmレンズと） 25.4×25.4×38.3 （19mmレンズと） |
| 重量 | 27g±2g （9.1mmレンズと） 40g±2g （13mmレンズと） 41g±2g （19mmレンズと） |
| 環境の適応性 | |
| 操作の温度 | -40°C | +70°C |
| 保管温度 | -45°C | +85°C |
| 湿気 | 5%~95%、不凝縮 |
| 振動 | 任意振動5.35grmsの3軸線 |
| 衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| 任意レンズ | Athermal固定焦点:9.1mm/13mm/19mm |
| 保護レベル | IP67評価（前部表面） |
産業適用
UAVのためのCOIN612Rの熱カメラは電力の点検、光起電点検、環境保護の検出、科学研究、空中写真、警察の捜査、災害救助及び救助、森林火災の防止、都市安全等に使用することができる。
私達の利点
FAQs
1. 赤外線赤外線画像は何であるか。
実際のところ、温度がより高いすべての目的は（- 273 ℃）赤外線光線を放射できる絶対零度。ターゲット間の赤外放射の温度の相違自体および背景を測定するのに赤外線カメラの探知器の使用によってまた熱イメージと呼ばれる異なった赤外線映像を得ることができる。
2. 赤外線探知器がいかにか仕事か。
次にターゲットによって出た赤外放射は対応する電気的信号に、そして処理する拡大およびビデオを通して熱探知器、そして赤外線探知器の感知の範囲を変える別の強度の放射信号を形態肉眼によって観察することができる赤外線映像入れる。
3. 冷却された赤外線探知器の利点は何であるか。
冷却された赤外線焦点面の探知器は探知器のdewarのクーラー（ddc）によって提供される低温で作動する。それに高い感受性があり、非冷却の赤外線探知器より微妙な温度の相違を区別できる。それは10キロメートル以上である非常に長期で目的を検出し、識別し、確認できる。非冷却の探知器より比較的高い費用の結果冷却された探知器の構造は非常に複雑である。
