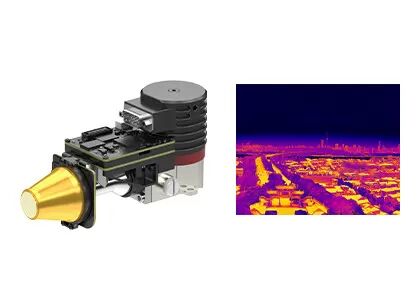

MCT MWIRの長期検出のための高リゾリューションの熱カメラ モジュール1280x1024/12μm
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS1212 |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 1280x1024 | ピクセルピッチ | 12μm |
|---|---|---|---|
| NETD | ≤20mK | スペクトル範囲 | 3.7～4.8μm MW |
| サイズ | 149×58.5×71mm | フレームレート | 1～100Hz調整可能 |
| ハイライト | MWIRの高リゾリューションの熱カメラ モジュール,1280x1024高リゾリューションの熱カメラ モジュール |
||
製品の説明
高解像度1280x1024 / 12μm MCT MWIR冷却赤外線モジュール
製品説明
EYAS1212は,1280x1024フォーマット12μmピッチIR FPAをベースとした高解像度アナログ・デジタル冷却赤外線モジュールである.
このADモジュールは,FPAのタイミングと敏感な電源を提供する近接板を含みます. さらに,カメラリンクインターフェースは 16 ビット原始データを出力し,検出器のシステムへの統合を非常に簡素化します.
したがって,EYAS1212 AD モジュールは,OEM 顧客が1280x1024/12μm冷却赤外線検出器で高速受容試験を行うことを容易にする.冷却された赤外線モジュールや完全な赤外線熱カメラや冷却された赤外線検出器に基づいたシステムの急速な二次開発を開始し,その開発期間を短縮する.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS1212 |
| IR検出器の性能 | |
| 決議 | 1280×1024 |
| ピクセルピッチ | 12μm |
| クリオクーラー | RS058F |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤20mK |
| 動作モード | |
| フレームレート | 1~100Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 9W |
| 尺寸 (mm) | 149×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS1212熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
わたしたち に つい て
ユーザーニーズに駆り立てられ,SensorMicroは赤外線製品とアプリケーションソリューションの深層開発と継続的な改善にコミットしています.高品質のハードウェア製品だけでなく,プロのアプリケーション経験を共有します, 異なる産業のユニークな要件に合わせたカスタマイズされたソリューションを提供しています. 私たちのグローバルサービスネットワークは,間に合う技術サポートと販売後のサービスを保証します.世界中にある顧客にとって信頼できるパートナーになります.
よくある質問
1赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して物体に関する情報を収集する方法の一種ですターゲット表面の温度分布で可視な赤外線熱画像に目に見えない赤外線放射線を変換します異なる物体や同じ物体の異なる部分でさえ 異なる放射線能力と赤外線反射強度を持っています
2赤外線画像は 何のために使えますか?
- ナイトビジョン
- 捜索・救助
- 破壊的でないテスト
- 流行病予防
- 温度測定
- セキュリティと監視
- 消防隊
... ほら
3熱画像モジュールとは?
熱画像モジュールは,通常,赤外線検出器,赤外線レンズ,ソフトウェアとアルゴリズムが組み込まれているハードウェア電子機器で構成される.熱画像装置の最小単位である.
