速い統合はIRのカメラの中心EYAS1212のメガ ピクセル1280x1024/12μmを冷却した
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS G1212MA |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | ピクセルピッチ | 12μm |
|---|---|---|---|
| NETD | 18mK(F2/F4) | スペクトル範囲 | 3.7～4.8μm MW |
| サイズ | 148×59×80mm | フレームレート | 1～100Hz調整可能 |
| ハイライト | 冷却式IRカメラコア 1280×1024,冷却されたIRカメラコア,EYAS1212 冷却式IRカメラコア |
||
製品の説明

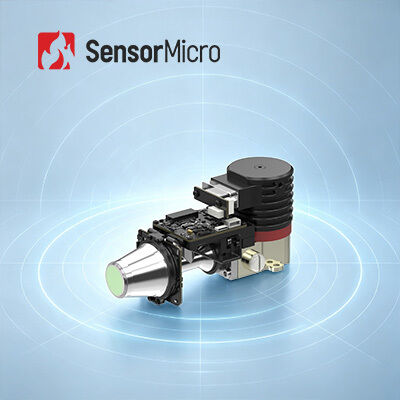

EYAS1212 クールドサーマルコア
EYAS1212 メガピクセル 1280x1024 / 12μm MCT MWIR クールド赤外線モジュール (高速統合用)
製品説明
EYAS1212は、1280x1024フォーマット、12μmピッチのIR FPAをベースにした高解像度のアナログデジタル冷却赤外線モジュールです。
このADモジュールには、FPAのタイミングと高感度電源を提供する近接ボードが含まれています。さらに、Camera Linkインターフェースは16ビット生データを 16ビット生データを出力するため、検出器のシステムへの統合が大幅に簡素化されます。
したがって、EYAS1212 ADモジュールにより、OEM顧客はC1212M 1280x1024 / 12μm冷却赤外線検出器の高速受け入れテストを容易に実行でき、迅速な二次開発を開始し、冷却赤外線モジュールまたは冷却赤外線検出器ベースの完全な赤外線熱カメラまたはシステムの開発期間を短縮できます。
SensorMicroは、赤外線検出器センサーおよびOEMサーマルカメラコアのサプライヤーです。赤外線熱画像処理業界で10年以上の経験があります。専門的なアフターサービスチームが、お客様に専門的な回答を提供します。ご質問や問題がございましたら、いつでもお問い合わせください。迅速に対応させていただきます。
主な特徴
- 開発と統合が容易
- Camera Linkインターフェース出力 16ビット生データ、シリアルポート制御
- 統合構造、寸法は検出器と一致
- 5V単一電源
- 高速移動ターゲットのキャプチャが可能
製品仕様
| モデル | EYAS1212 |
| IR検出器性能 | |
| 解像度 | 1280x1024 |
| ピクセルピッチ | 12μm |
| クライオクーラー | RS058F |
| スペクトル範囲 | 3.7μm～4.8μm MW |
| 冷却時間 (25℃) | 6分以下 |
| 最適NETD (20℃) | 20mK以下 |
| 動作モード | |
| フレームレート | 1～100Hz 可変 |
| 動作モード | スナップショット; ITR/IWR 積分モード; ウィンドウモード; アンチブルーミング |
| 電気仕様 | |
| 標準外部インターフェース | QSH 60ピン |
| デジタルビデオ | Camera Link: 16ビット生データ出力 |
| 外部同期 | CC1: INT/フレーム外部同期; CC2: MC外部同期 |
| 通信 | Camera Linkシリアルポート: TFG+/-、TC+/-; 9600bps |
| 電源 | 1チャンネルイメージングパネル: 5V 1チャンネルクライオクーラー: 24V |
| 安定時消費電力 | 9W |
| 寸法 (mm) | 149×58.5×71 |
| 重量 | 680g以下 |
| 動作温度 | -40℃～+60℃ |
| 振動レベル | 振動: GJB 車載高速輸送 衝撃: 半正弦波、40g 11ms、3軸6方向 各3回 |
産業用途
EYAS1212サーマルイメージングモジュールは、リモート監視システム、航空機視覚強化システム、マルチセンサーペイロードなど、多くの分野で広く使用されています。
弊社のサービス
プリセールス
要件分析
シナリオ評価
製品選定
カスタマイズソリューション
デプロイメント
迅速な納品
システム統合とテスト
技術トレーニング
アプリケーションガイダンス
アフターセールス
リモート診断
保証サービス
ファームウェアアップグレード
よくある質問
1. クール赤外線焦点面検出器とアンクール赤外線焦点面検出器の特徴は何ですか？
赤外線焦点面検出器は、クール赤外線焦点面検出器とアンクール赤外線焦点面検出器に分けられます。クール赤外線検出器は、低温度真空環境で動作し、高感度で、より微妙な温度差を識別できます。一方、アンクール赤外線焦点面検出器は、低温環境を必要とせず、室温で動作できます。
2. 赤外線イメージングは何に使用できますか？
-暗視
-捜索・救助
-非破壊検査
-疫病予防
-サーモグラフィー
-セキュリティ・監視
-消防
...
3. MCT/HgCdTe検出器とは何ですか？
MCT、別名HgCdTeは、テルル化カドミウム (CdTe) とテルル化水銀 (HgTe) の化合物であり、フォトディテクターで一般的に使用される材料です。MCT/HgCdTe検出器は、低温環境で動作し、赤外線放射を検出できる光伝導検出器です。サーマルセンサーよりも高感度です。
