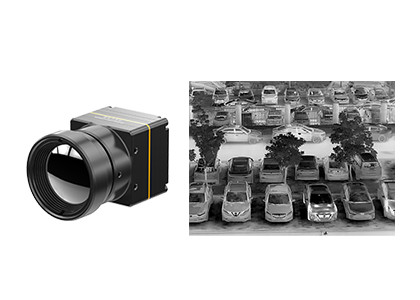

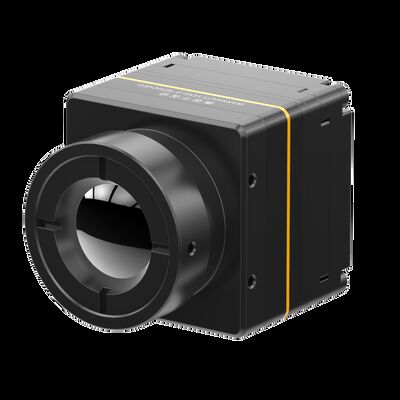

9.1/13/19mmレンズが付いている超密集した非冷却の熱モジュール
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 決断 | 384x288 /17のμm | NETD | ≤50mK |
|---|---|---|---|
| スペクトル領域 | 8~14μm | サイズ | 21x22.3x15.6mm （9.1mmレンズと） |
| 温度較差 | -20℃~+550℃ （カスタマイズ可能な） | 温度の正確さ | ±3℃か±3% |
| ハイライト | 9.1mmレンズが付いている非冷却の熱モジュール,13mmレンズが付いている非冷却の熱モジュール,19mmレンズが付いている熱カメラ モジュール |
||
製品の説明
熱保安用カメラモジュール
9.1/13/19mmレンズとの保証そして監視のための非冷却の熱モジュール
製品の説明
全体的なセンサー技術（GST）は一度ほぼ1ドルの硬貨のサイズであるultra-compact構造が付いている1つのCOIN417熱モジュールを進水させた。 今度は、ここに新しい世代は来る:COIN417G2非冷却の熱モジュール。 だけでなく、構造は、万能の性能のまた改善更新される。
GST COIN417G2の赤外線中心は技術なしのGST417Wのウエファーのレベルの赤外線探知器の最新バージョンを使用する。 出現よりもむしろ設計の中心そして目的として機能性、科学的な性質および便利の強調によって、新版は性能にもっと注意を払う。ボディはより簡潔な全面的な構造が付いている積み重ねられた部分を減らす。
それは400x300@17のμmのウエファーの水平なパッケージ（WLP）赤外線イメージ投射探知器、高性能の信号処理回路および画像処理のアルゴリズムを統合する。
鋭く、ぱりっとした熱イメージの提示、小型および安価のCOIN417G2赤外線モジュールの特徴。それにまた産業温度の測定のための-20℃~550 ℃からの測定の範囲との任意thermographic機能がある。
主な特長
- 小型サイズ:25.4x25.4x29.3mm （9.1mmレンズと）
- ライト級選手:29g±3g （9.1mmレンズと）
- 典型的なNETD≤40mk
- 高められたイメージの質
- 低い電力の消費
- 急速な開発及び統合
製品仕様書
| モデル | COIN417G2/R |
| IRの探知器の性能 | |
| 材料 | 声 |
| 決断 | 400×300 |
| ピクセル ピッチ | 17μm |
| スペクトル領域 | 8μm ~14μm |
| 典型的なNETD | ≤40mK |
| 画像処理 | |
| フレーム率 | 50Hz/30Hz/25Hz |
| 始動時間 | 3s |
| アナログのビデオ | PAL/NTSC |
| デジタル ビデオ | RAW/YUV/BT656 |
| イメージのアルゴリズム | 不均等の訂正（NUC） 3D騒音低減（3DNR） 第2騒音低減（DNS） ダイナミック レンジの圧縮（DRC） 輪郭強調（EE） |
| デジタル ズームレンズ | 1X~8X連続的なズームレンズ、1/8のステップ サイズ（YUVの出力） |
| 画像表示 | 黒く熱く/白熱/擬似色 |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御およびビデオ・ディスプレイ |
| 電気指定 | |
| 標準的な外部インタフェース | 50Pin_HRS:DF40C-50DP-0.4V （51）、（HRSの男性） |
| USBの拡張用ボード | タイプC |
| 通信用インタフェース | TTL-232/USB2.0 |
| デジタル ビデオ インターフェイス | CMOS8/CMOS16/LVDS/USB2.0 |
| 供給電圧 | 4~5.5V |
| 典型的なパワー消費量 | 0.7W |
| 温度の測定 | |
| 実用温度範囲 | -10℃~+50℃ |
| 温度の測定の範囲 | -20℃~150℃、0℃~550℃;サポート カスタム化および拡張 |
| 温度の測定の正確さ | ±3℃か±3%のより大きい |
| 地方温度の測定 | 出力地方温度のサポート最高の、最低および平均値 |
| SDK | Windows/Linux/ARM;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい |
| 物理的特性 | |
| サイズ（mm） | 25.4×25.4×29.3 （9.1mmレンズと） 25.4×25.4×41.2 （13mmレンズと） 25.4×25.4×40 （19mmレンズと） |
| 重量 | 29g±3g （9.1mmレンズと） 42g±3g （13mmレンズと） 44g±3g （19mmレンズと） |
| 環境の適応性 | |
| 実用温度 | -40℃~+70℃ |
| 保管温度 | -45℃~+85℃ |
| 湿気 | 5%~95%、不凝縮 |
| 振動 | 3-axis 5.35grms |
| 衝撃 | 半分の正弦波、3-axis 40g/11ms 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| 任意レンズ | 固定Athermal:9.1mm/13mm/19mm |
| 保護レベル | IP67 |
産業適用
COIN417G2熱モジュールはサーモグラフィー、通信保全監査、消火及び救助、屋外、AIoT、スマートなハードウェア、UAVsのペイロード、ADAS等で使用される。
利用できるさまざまなレンズ
FAQs
1. 赤外線サーモグラフィーは何であるか。
サーモグラフィーは目的の表面温度の検出に基づいて非侵襲的な診断方法の新しく、有効な技術である。赤外線（IR）放射は温度の配分の地図の形で目的から記録され、視覚化される出た。
2. 赤外線サーモグラフィーは何に使用することができるか。
赤外線熱イメージが家の点検を、人々の構造欠陥行うのに、漏電、機械故障、生理学的な変更及び動物および大いに多く定めるために使用することができる。
3. 赤外線サーモグラフィーの利点は何であるか。
非破壊試験のために、それはテストしやすく救う費用、増加する仕事の効率の結果損傷なしで応答に速い、マンパワーおよび装置の下落を減らす。
医学のサーモグラフィーのために、それは放射なしで人体、100%の早い健康スクリーニングのための理想的な用具の金庫見つけることは非常に有効および苦痛の隠された問題をである。
