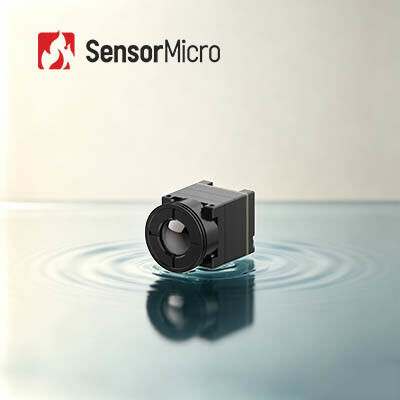

解像度640×512の冷却されていない軽量で低電力消費の熱カメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ROHS2.0/REACH |
| モデル番号 | iTL612PLUS |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| スペクトル範囲 | 8～14μm | 解決 | 640×512 / 12μm |
|---|---|---|---|
| NETD | ≤25mK | 標準的な消費電力 | 0.65W |
| デジタルフレームレート | 25/30Hz/50Hz | 電源電圧 | 4.2～5.5V |
| ハイライト | 軽量の無人機の熱カメラの中心,線形薄暗くなるモード無人機の熱カメラ,RoHS UAVの熱カメラの中心 |
||
製品の説明

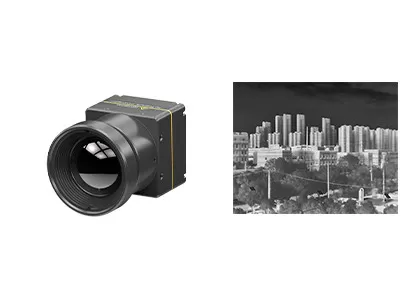

非冷却640x512/12μmサーマルカメラモジュール軽量
製品概要
iTL612 PLUS サーマル カメラ コアは SensorMicro によって開発されました。小型軽量の超小型設計を特徴としており、全天候監視用途のセキュリティカメラに簡単に組み込むことができます。
ApexCore 640×512/12μm ウェハレベル検出器を中心に構築されたこのカメラコアは、わずか 17.3×17.3mm の断面と 13.7g の重量で、SWaP (サイズ、重量、および電力) の新しいベンチマークを設定します。 DVP8、LVDS、MIPI、USB 2.0、BT.656 などの複数の出力インターフェイスをサポートし、わずか 0.65W の消費電力でありながら、≤25 mK という優れた熱感度を実現します。
主な特長
-
比類のない軽さと最小限の負荷超小型サイズ：17.3×17.3×24.2mm（9.1mmレンズ含む）超軽量：13.7±0.5g（9.1mmレンズ含む）超低消費電力: わずか0.65W
-
ApexCore を搭載し、より高感度かつクリアに熱感度 ≤25 mK の次世代 ApexCore 赤外線検出器に基づいて開発高度な画像処理アルゴリズムで強化され、優れた画像鮮明度を実現
-
簡単な開発とシームレスな統合さまざまなアプリケーションシナリオに対応できる複数のレンズオプション複数の画像出力インターフェイスをサポート: DVP8、LVDS、MIPI、USB 2.0、および BT.656シリアルポート制御による RAW/YUV/Matrix-TEMP データ出力
製品仕様
| モデル | iTL612PLUS |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤25mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz/50Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV/マトリックス-TEMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10 (ブラックホット/ホワイトホット/疑似カラー) |
| 電気 | |
| 標準外部インターフェース | 30Pin_HRS インターフェース: DF40C-30DP-0.4V(51) |
| MIPI 外部インターフェース | 34Pin_Panasonic コネクタ インターフェイス: AXE634124 |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| 供給電圧 | 4.2～5.5V |
| 標準的な消費電力 | 0.65W |
| 機械式 | |
| サイズ（レンズ含む） | 17.3×17.3×24.2（9.1mmレンズ） 17.3×17.3×30.2（13mmレンズ） 17.3×17.3×38（24mmレンズ） 17.3×17.3×54（45mmレンズ） |
| 重量（レンズ含む） | 13.7±0.5g（9.1mmレンズ） 17.9±0.5g（13mmレンズ） 27.3±0.5g（24mmレンズ） 51±0.5g（45mmレンズ） |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35g、ランダム振動、3軸 |
| インパクト | 半正弦波、30g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | 固定焦点アサーマル: 9.1/13/24/45mm |
産業用途
森林消防活動
電源メンテナンス
太陽光発電検査
セキュリティ監視
ウェアラブルデバイス
ポータブルデバイス
製品の利点
多様な製品ポートフォリオ
赤外線検出器、カメラコア、モジュールを含む幅広い製品形式で、さまざまな統合要件に対応します。
豊富な製品バリエーション
複数のアレイ解像度、ピクセル サイズ、波長帯、レンズ オプションの組み合わせにより、さまざまな用途に高い柔軟性が提供されます。
卓越したパフォーマンス
鮮明な画像、コンパクトなサイズ、低消費電力、高感度、強力な信頼性 - さまざまな環境上の課題の下でも機能するように設計されています。
簡単な統合
複数のインターフェイス オプションにより、統合が簡単になり、複数のアプリケーション分野にわたる迅速な開発が可能になります。
よくある質問
赤外線熱画像とは何ですか?
赤外線サーマルイメージングは、赤外線と熱エネルギーを使用して物体に関する情報を収集し、視界の悪い環境でも物体の画像を作成したり、物体の温度情報を取得したりする方法です。
赤外線サーマルイメージングはどのように機能しますか?
赤外線サーマル イメージング システムは、赤外線技術の受動的非接触検出および識別です。赤外線を透過できる赤外線光学システムを介して、シーンの赤外線を焦点面アレイ赤外線検出器に集束させます。熱検出器は、さまざまな強度の放射線信号を対応する電気信号に変換し、増幅とビデオ処理を通じて肉眼で観察できる赤外線画像を形成します。
