小型の長波の赤外線画像の中心400x300 COIN417G2

起源の場所 ウーハン、湖北省、中国
ブランド名 GST
証明 ISO9001:2015; RoHS; Reach
モデル番号 COIN417G2
最小注文数量 1部分
価格 Negotiable
支払条件 L/C、T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
決断 384x288 /17のμm NETD ≤50mK
スペクトル領域 8~14μm サイズ 21x22.3x15.6mm (9.1mmレンズと)
温度較差 -20℃~+550℃ (カスタマイズ可能な) 温度の正確さ ±3℃か±3%
ハイライト

赤外線画像の中心400x300

,

声の赤外線画像の中心

,

384x288熱カメラの中心

メッセージ
製品の説明

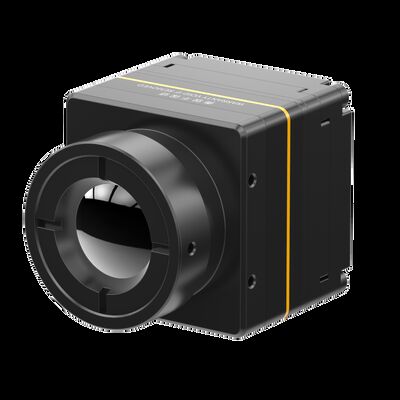

小型の長波の赤外線画像の中心400x300 COIN417G2


熱カメラの中心


400x300赤外線探知器との非冷却FPAの赤外線画像のカメラの中心


製品の説明


COIN417G2非冷却の赤外線モジュールはCOIN417の版が全体的なセンサー技術(GST)によって開発した新しい世代である。それは400x300@17のμmのウエファーの不均等の訂正(NUC)のような水平なパッケージ(WLP)赤外線イメージ投射探知器、高性能の信号処理回路および画像処理のアルゴリズムを、3D騒音低減(3DNR)、第2騒音低減(DNS)、ダイナミック レンジの圧縮(DRC)、輪郭強調(EE)統合する。
鋭く、ぱりっとした熱イメージの提示、小型および安価のCOIN417G2赤外線モジュールの特徴。それにまた産業温度の測定のための-20℃~550 ℃からの測定の範囲との任意thermographic機能がある。
 COIN417G2熱モジュールはサーモグラフィー、通信保全監査、消火及び救助、屋外、AIoT、スマートなハードウェア、UAVsのペイロード、ADAS等で使用される。

全体的なセンサー技術は冷却された非冷却の赤外線探知器および赤外線赤外線画像モジュールの製造者である。これらの赤外線FPAの探知器および熱カメラの中心は顧客の二次開発の条件のために特に使用される赤外線熱カメラの部分的な部品である。


主な特長


優秀なイメージの性能
•強力なイメージ プロセス アルゴリズム:NUC/3DNR/DNS/DRC/EE
•より鋭く、より明確なイメージの質を示しなさい

温度の測定
•20℃~150℃の範囲を使って、0~550℃
•サポート カスタム化及び拡張

高性能
•0.7w 3sおよびパワー消費量の低の始動時間を使って
より速い統合
•サポートDVP/LVDSイメージの出力インターフェイス、RAW/YUVのデジタル ビデオ出力、シリアル ポート制御


製品仕様書



モデルCOIN417G2/R
IRの探知器の性能
材料
決断400×300
ピクセル ピッチ17μm
スペクトル領域8μm ~14μm
典型的なNETD≤40mK
画像処理
フレーム率50Hz/30Hz/25Hz
始動時間3s
アナログのビデオPAL/NTSC
デジタル ビデオRAW/YUV/BT656
イメージのアルゴリズム不均等の訂正(NUC)
3D騒音低減(3DNR)
第2騒音低減(DNS)
ダイナミック レンジの圧縮(DRC)
輪郭強調(EE)
デジタル ズームレンズ1X~8X連続的なズームレンズ、1/8のステップ サイズ(YUVの出力)
画像表示黒く熱く/白熱/擬似色
PCソフトウェア
ICCソフトウェアモジュール制御およびビデオ・ディスプレイ
電気指定
標準的な外部インタフェース50Pin_HRS:DF40C-50DP-0.4V (51)、(HRSの男性)
USBの拡張用ボードタイプC
通信用インタフェースTTL-232/USB2.0
デジタル ビデオ インターフェイスCMOS8/CMOS16/LVDS/USB2.0
供給電圧4~5.5V
典型的なパワー消費量0.7W
温度の測定
実用温度範囲-10℃~+50℃
温度の測定の範囲-20℃~150℃、0℃~550℃;サポート カスタム化および拡張
温度の測定の正確さ±3℃か±3%のより大きい
地方温度の測定出力地方温度のサポート最高の、最低および平均値
SDKWindows/Linux/ARM;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい
物理的特性
サイズ(mm)25.4×25.4×29.3 (9.1mmレンズと)
25.4×25.4×41.2 (13mmレンズと)
25.4×25.4×40 (19mmレンズと)
重量29g±3g (9.1mmレンズと)
42g±3g (13mmレンズと)
44g±3g (19mmレンズと)
環境の適応性
実用温度-40℃~+70℃
保管温度-45℃~+85℃
湿気5%~95%、不凝縮
振動3-axis 5.35grms
衝撃半分の正弦波、3-axis 40g/11ms 6方向
証明書ROHS2.0/REACH
光学
任意レンズ固定Athermal:9.1mm/13mm/19mm
保護レベルIP67



保証のための熱カメラ モジュール


小型の長波の赤外線画像の中心400x300 COIN417G2 0

私達の利点


小型の長波の赤外線画像の中心400x300 COIN417G2 1


FAQs


1. 赤外線サーモグラフィーは何であるか。
サーモグラフィーは目的の表面温度の検出に基づいて非侵襲的な診断方法の新しく、有効な技術である。赤外線(IR)放射は温度の配分の地図の形で目的から記録され、視覚化される出た。

2. 赤外線サーモグラフィーは何に使用することができるか。
赤外線熱イメージが家の点検を、人々の構造欠陥行うのに、漏電、機械故障、生理学的な変更及び動物および大いに多く定めるために使用することができる。

3. 赤外線サーモグラフィーの利点は何であるか。
非破壊試験のために、それはテストしやすく救う費用、増加する仕事の効率の結果損傷なしで応答に速い、マンパワーおよび装置の下落を減らす。
医学のサーモグラフィーのために、それは放射なしで人体、100%の早い健康スクリーニングのための理想的な用具の金庫見つけることは非常に有効および苦痛の隠された問題をである。
