クリアイメージング 熱カメラコア 640x512 急速な統合
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | COIN612R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 / 12μm | 典型的なNETD | ≤40mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | サイズ | 25.4×25.4×27.4（9.1mmレンズ装着時） |
| 温度範囲 | -20℃~+550℃ （カスタマイズ可能な） | 温度精度 | ±3°Cまたは ±3% |
| ハイライト | 明確なイメージ投射熱カメラの中心,速い統合の熱カメラの中心,赤外線画像のカメラ モジュール640x512 |
||
製品の説明

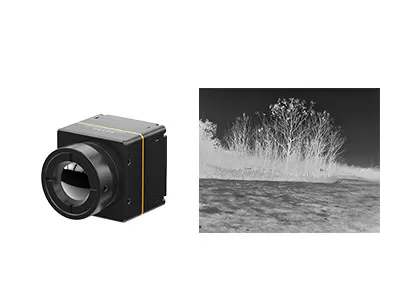

640x512 熱カメラコア 迅速な統合のための明確なイメージング
製品説明
COIN612Rは,商用無人機 (ドローン/UAV) 向けに設計された熱画像システム付きの安価な赤外線カメラモジュールです.特別に開発された UAVの救出と検査の分野電気発電の検査,太陽光発電の検査,環境保護の検知,科学研究,航空写真,警察の調査,災害救助,森林火災防止UAVのペイロードをベースに 顧客に様々な効果的で成熟したソリューションを 提供しています
COIN612R赤外線カメラコアは640x512 / 12μmの熱画像センサーを統合している.鋭く鮮やかな画像プレゼンテーション,コンパクトサイズ,低コストが特徴である.この熱カメラモジュールは,産業用温度測定のために -20°C~550°Cの測定範囲でオプションの温度測定機能も備えています.
主要な特徴
最適のSWaP
•ミニサイズ: 25.4×25.4×14.1 (シャッター付き)
•軽量:9.1mmレンズで27gまで
電力消費:0.9W以下
卓越した 画像 品質
• 新しい世代の画像処理アルゴリズム:NUC/3DNR/DNS/DRC/EE
•放射線温度範囲: -20°C~150°C,0~550°C (拡張とカスタマイズをサポート)
迅速 な 統合
• DVP/LVDSインターフェース,RAW/YUV画像データ出力,シリアルポート制御
• 放射測定版は,フルスクリーン温度測定を達成するためにARM/windows/Linux SDKを提供します
製品仕様
| モデル | コイン612/R |
| IR検出器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決議 | 640×512 |
| ピクセルピッチ | 12μm |
| スペクトル範囲 | 8μm~14μm |
| 典型的なNETD | ≤40mK |
| 画像処理 | |
| フレームレート | 25Hz/30Hz |
| 開始時間 | 5s |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 2Dノイズ削減 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| デジタルズーム | 1~8X連続ズーム,ステップサイズ 1/8 (YUV出力) |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気仕様 | |
| 標準的な外部インターフェース | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS,男性) |
| USB拡張板 | タイプC |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | CMOS8/CMOS16/LVDS/USB2.0 |
| 供給電圧 | 4~5.5V |
| 典型的な電力消費量 | 0.9W |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~150°C,0°C~550°C (サポート拡張&カスタマイズ) |
| 温度測定の精度 | ±3°C以上または ±3%以上 |
| 地域温度測定 | 出力地域温度のサポート最大,最小,平均値 |
| SDK | Windows/Linux/ARM; ビデオストリーム分析と灰色から温度への変換を達成 |
| 身体 的 な 特徴 | |
| サイズ (mm) | 25.4×25.4×27.4 (9.1mmレンズ) 25.4×25.4×39.5 (13mmレンズ) 25.4×25.4×38.3 (19mmレンズ) |
| 体重 | 27g±2g (9.1mmレンズで) 40g±2g (13mmレンズで) 41g±2g (19mmのレンズで) |
| 環境 に 適応 する | |
| 操作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -45°C ~ +85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動 5.35gms 3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| オプションレンズ | 固定焦点アテラル:9.1mm/13mm/19mm |
| 保護レベル | IP67 評価 (前面) |
産業用用途
熱カメラコアCOIN612Rは,UAVのペイロード用で,電力の検査,太陽光発電の検査,環境保護の検出,科学研究,航空写真,警察の調査森林火災防止,都市安全など
わたしたち の 利点
SensorMicroは プロジェクトライフサイクル全体を通して お客様の成功を支える 総合的でプロフェッショナルなサービスを提供することに専念しています信頼性の核心となる価値観に 基づいています顧客が独自のビジネスニーズに合わせて 対応できるサポートを受けられるようにします
よくある質問
1赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して物体に関する情報を収集する方法の一種です物体と背景環境との間の放射線差と物体の各部分の放射線差によって,赤外線熱画像は,シーン各部分の放射線変動を示し, böyleceシーンの特徴を示します.
2赤外線熱画像の利点は?
---完全な闇を通して見る
--- カモフラージングによる識別
---長距離検出
---熱の分布検出
---接触しない温度測定
---職業意識
--- そして,これからも
3赤外線熱画像の応用は?
温度測定と全天候画像は赤外線熱画像技術の2つの基本機能です.これらの2つの技術に基づいて開発された製品は,電力を広く使用しています.セキュリティと監視産業製造,科学研究,医療,その他の伝統的な分野.
