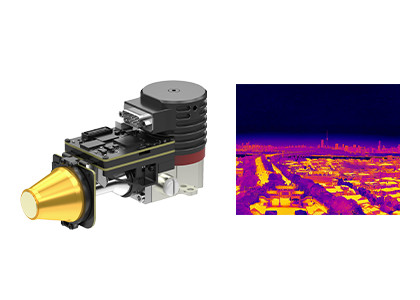

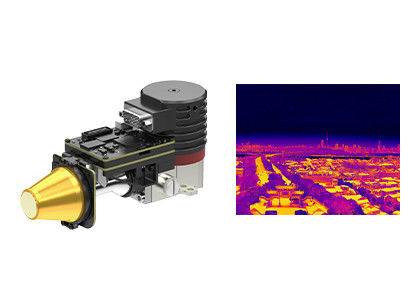

OEM MCT MWIR 高解像度冷却カメラモジュール 1280x1024/12μm
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS1212 |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 1280x1024 | ピクセルピッチ | 12μm |
|---|---|---|---|
| NETD | ≤20mK | スペクトル範囲 | 3.7～4.8μm MW |
| サイズ | 149×58.5×71mm | フレームレート | 1～100Hz調整可能 |
| ハイライト | 冷却されたカメラ モジュール1280x1024,OEM MCTはカメラ モジュールを冷却した,12um MWIRのカメラ モジュール |
||
製品の説明
高解像度 1280x1024/12μm MCT MWIR 低温赤外線モジュール
製品説明
EYAS1212は,1280x1024フォーマット12μmピッチIR FPAをベースとした高解像度アナログ・デジタル冷却赤外線モジュールである.
このADモジュールは,FPAのタイミングと敏感な電源を提供する近接板を含みます. さらに,カメラリンクインターフェースは 16 ビット原始データを出力し,検出器のシステムへの統合を非常に簡素化します.
したがって,EYAS1212 AD モジュールは,OEM 顧客がC1212M 1280x1024/12μm冷却赤外線検出器で迅速な受容試験を行うことを容易にする.冷却された赤外線モジュールや完全な赤外線熱カメラや冷却された赤外線検出器に基づいたシステムの急速な二次開発を開始し,その開発期間を短縮する.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS1212 |
| IR検出器の性能 | |
| 決議 | 1280×1024 |
| ピクセルピッチ | 12μm |
| クリオクーラー | RS058F |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤20mK |
| 動作モード | |
| フレームレート | 1~100Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 9W |
| 尺寸 (mm) | 149×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS1212熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
会社プロフィール
SensorMicroは世界有数の赤外線検出器メーカーであり サービスプロバイダーです熱イメージング検出器の高性能を世界中の顧客に提供し,専門的なアプリケーションの経験を共有します.
SensorMicroは,高度な赤外線検出器,カメラコア, モジュールを提供しています.私たちの製品は,様々なシステムにシームレスに統合され,業界全体で次世代の画像とセンサーアプリケーションを可能にします..
センサー マイクロ検出器は,温度測定,セキュリティと監視,個人視力,自動車および消費者用赤外線製品に広く使用されています.SensorMicro の量産能力により,既存の市場と新興市場からの需要を満たすことができます..
よくある質問
1MCT/HgCdTe検出器とは?
MCTは,HgCdTeとも呼ばれる,水銀・カドミウム・テルーリッドを指し,カドミウムテルーリド (CdTe) と水銀テルーリド (HgTe) の化学化合物であり,光探知器における一般的な材料である.MCT/HgCdTe検出器は,冷凍環境で動作し,赤外線を検出できる光伝導検出器です熱センサーよりも敏感だ
2T2SL検出器とは?
T2SLは,タイプII超格子を指す.これは,ナノメートルのサイズで交互成長周期性ヘテロジャンクションを持つ人工材料である.高均質性と優れた光学特性を有する.例えば,大きな電子の有効質量MCT赤外線探知器と比較して,T2SL赤外線探知器は優れた材料均一性,低コスト,中間波帯と長波帯のMCT赤外線検出器と同様の性能波長帯域では大きな利点があります
3低照明,活性IRと熱画像の違いは何ですか?
低照明は自然光を必要とし,弱い自然光画像を画像強化器で強化された電子画像に変換する.
アクティブIRは赤外線を活発に放出し,標的から反射される赤外線を利用する.隠蔽力は非常に低い.
熱画像は光を必要とせず,対象物と現場,または物体の異なる部分の間の赤外線放射線の違いを検出する受動的な赤外線夜間ビジョンです.周囲の照明条件の変化の影響を受けない霧,雨,その他の厳しい環境でも
4熱画像を遮断できる?
しかし赤外線は壁を貫くことができず ガラスは赤外線を遮断します熱画像を遮るためにガラスや壁の裏に隠すことができます.
