OEM冷却されたMWIR 320x256/30μm赤外線カメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS330 |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| タイプ | 冷却型ADモジュール | 解決 | 320×256 / 30μm |
|---|---|---|---|
| NETD | ≤9mK | サイズ | 142×58.5×71mm |
| 中波長 | 3.7～4.8μm | 特徴 | 簡単な統合 |
| ハイライト | 冷却されたカメラ モジュール30um,320x256 30umはカメラ モジュールを冷却した,OEMの赤外線カメラ モジュール |
||
製品の説明

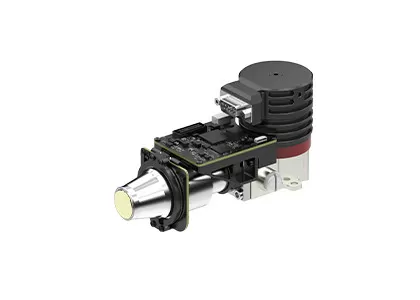

EYAS330 MWIR 320x256 / 30μm 赤外線熱カメラモジュール
製品説明
EYASシリーズ冷却ADモジュールは,冷却IR検出器からのアナログ信号をデジタルビデオストリーム出力に変換する前増幅機能を有する.異なる解像度フォーマットと異なる波帯で利用できますEYAS330は,EYASファミリーのメンバーで,320x256 / 30μm MWIR検出器とRS058デワールクーラーが統合されています.
熱画像探知機や赤外線モジュールの 設計,製造,販売,販売を専門としています20千平方メートルのクリーンルームで30千平方メートルの面積をカバー顧客に安定した赤外線製品の供給を提供できる.
EYASシリーズの冷却ADモジュールで,OEM顧客は赤外線検出器の迅速受容試験を簡単に行うことができます開発コストを大幅に削減する.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS330 |
| IR検出器の性能 | |
| 決議 | 320×256 |
| ピクセルピッチ | 30μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤9mK |
| 動作モード | |
| フレームレート | 1~200Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 7W |
| 尺寸 (mm) | 142×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS330熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
わたしたち の 利点
製品カスタマイズ: 業界特有の要件を満たすために構成を調整し,アルゴリズムを適応
現場技術サポートと訓練: 顧客に実用的なシステム設定と運用訓練を提供
新しい製品と市場のための共同イノベーション: 顧客と協力して革新的な赤外線アプリケーションソリューションを共同開発する
よくある質問
1焦点平面配列赤外線検出器はどの産業で使用されていますか?
赤外線焦点平面検出器は熱画像システムのコアコンポーネントであり,物体の赤外線情報を検出,識別,分析する鍵です.交通における幅広い用途があります検査,セキュリティ監視,気象学,医療,その他の産業.
2冷却された&冷却されていない赤外線焦点平面検出器の特徴は何ですか?
赤外線焦点平面検出器は,冷却された赤外線焦点平面検出器と冷却されていない赤外線焦点平面検出器に分けることができる.冷却赤外線検出器は,低温真空環境で高い感度で動作し,より微妙な温度差を区別することができます冷却されていない赤外線焦点平面検出器は冷凍環境を必要とせず,室温で動作できます.
3赤外線探知機はどうやって動きますか?
標的から放出される赤外線は 熱検出器の感知範囲に入ります赤外線探知器は異なる強度の放射線信号を 対応する電気信号に変換します増幅やビデオ処理によって赤外線画像を形成し 肉眼で見ることができます
4冷却された赤外線検出器の利点は?
冷却された赤外線焦点平面検出器は,低温で動作し,検出器の冷却器 (ddc) によって提供される.冷めない赤外線検出器よりも微妙な温度差を区別することができます10km以上の距離で物体を検出し 識別し 認識することができます低温検出器の構造は非常に複雑で,低温検出器よりも比較的高いコストになります..
