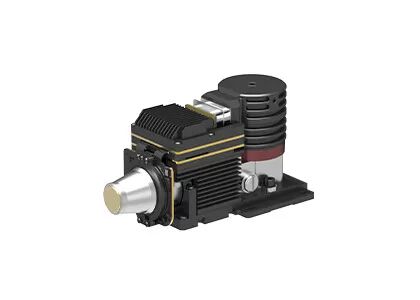

熱カメラコア 冷却IRカメラモジュール 320x256/30μm ガス漏れ検出
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAS330 |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| タイプ | ガス漏れ検知 | スペクトル範囲 | 3.2±0.1～3.5±0.1μm |
|---|---|---|---|
| サイズ | 155×67×80mm | 重さ | ≤900g |
| 解決 | 320×256 / 30μm | NETD | ≤15mK |
| ハイライト | 冷却されたIRのカメラ モジュール320x256,冷却されたIRのカメラ モジュール30uM,ガスの漏水検知の冷却されたカメラ モジュール |
||
製品の説明
320x256 30μM 熱カメラコア ガス漏れ検出のための冷却IRカメラモジュール
製品説明
揮発性 有機 化合物 (VOC) は,製品 や プロセス から 空気 に 放出 さ れ て いる ガス です.その 中 に は,がん を 引き起こす など,有害 な ガス も あり ます.他のガスと反応し,空気中にいる後に他の大気汚染物質を形成する.
GAS330は,ガス漏れ検出のために特別に設計された冷却された赤外線熱画像モジュールです.320×256 / 30μm MCT 冷却された MWIR 赤外線検出器を統合し,光スペクトル波長フィルタリング技術を使用して,肉眼で見えない目に見えないVOCを可視化します.
カメラメーカーはこのモジュールに基づいて 簡単に効率的に 独自のガス漏洩検出カメラを設計できます
私たちは赤外線検出器 センサーとOEM熱カメラコアのサプライヤーです.我々は赤外線熱画像産業で長年の経験を持っています.我々は,プロのプロの回答を提供するために,プロの販売後のサービスチームを持っています. すべての質問や問題のために,いつでも私達に連絡してください,私たちはあなたが答えるために最初の時間になります.
主要な特徴
- 解像度: 320×256
- ピクセルピッチ: 30μm
- NETD≤15mK,高い感度
- スペクトル応答: 3.2μm±0.1μm~3.5μm±0.1μm
- 異なる要求に基づいてカスタマイズできる波長
- DVP/CameraLink インターフェイスと簡単に統合
製品仕様
| モデル | GAS330 |
| IR検出器の性能 | |
| 決議 | 320×256 |
| ピクセルピッチ | 30μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 3.2μm±0.1μm~3.5μm±0.1μmMW |
| 冷却時間 (20°C) | ≤8分 |
| NETD (20°C) | ≤15mK |
| 画像処理 | |
| フレームレート | 30Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 155×67×80 |
| 体重 | ≤900g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
| オプティカルレンズ | |
| オプションレンズ | 固定ズーム 23mm/F1555mm/F15 |
産業用用途
GAS330ガス漏れ検出熱画像カメラは,目に見えないVOC (揮発性有機化合物) を視覚化し,メタン,エタン,プロパン,ブタンなどのガス漏れを検出するために使用されます.ペンタンヘクサン,ヘプタン,オクタン,エチレン,プロピレン,アイソプレン,メタノール,エタノール,ブータノン,ベンゼン,トルーエン,キシレン,エチルベンゼンなど
わたしたち の 奉仕
製品カスタマイズ: 業界特有の要件を満たすために構成を調整し,アルゴリズムを適応
現場技術サポートと訓練: 顧客に実用的なシステム設定と運用訓練を提供
新しい製品と市場のための共同イノベーション: 顧客と協力して革新的な赤外線アプリケーションソリューションを共同開発する
よくある質問
1NETDとは?
NETDは"ノイズ同等温度差"を意味します熱画像検出器が画像内の熱放射線の非常に小さな違いを区別できる程度を測るものですNETDは通常,ミリケルビン (mK) で表される.通常,NETD値が低いほど,熱感度が高いことを示している.
2OGI (オプティカルガスイメージング) とは?
光学ガス画像は,メタンや他の多くの有機ガスを含むガスを視覚化するために熱赤外線カメラを使用する方法です.ガス漏洩の熱カメラは,迅速に作用するガス漏洩検出装置で,非破壊的な試験を行い,検査者の安全を守ることができます..
3赤外線熱画像とは?
自然界では,絶対零度 (−273°C) 以上の温度を持つすべての物体が赤外線を放射することができる.目標と背景の間の赤外線放射線の温度差を測定するために赤外線カメラ探知器を使用して熱画像とも呼ばれます 熱画像は
4赤外線探知機はどうやって動きますか?
標的から放出される赤外線は 熱検出器の感知範囲に入ります赤外線探知器は異なる強度の放射線信号を 対応する電気信号に変換します増幅やビデオ処理によって赤外線画像を形成し 肉眼で見ることができます
5冷却された赤外線検出器の利点は?
