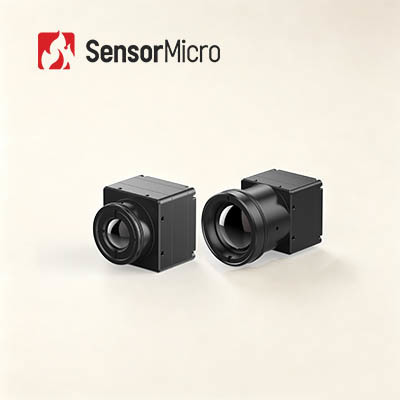

640x512 解像度 12μm ピクセルピッチ ≤25mK NETD 冷却されていないLWIR熱画像モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | NETD | ≤25mK/F1.0/25℃ |
|---|---|---|---|
| 消費電力 | 0.65W | スペクトル範囲 | 8～14μm |
| ピクセルピッチ | 12μm | デジタルフレームレート | 25/30/50Hz |
| ハイライト | 非冷却の鋭く明確な赤外線画像モジュール,赤外線画像モジュール8um,交換C LWIRの熱カメラの中心 |
||
製品の説明
SWaP-C シャープ クリア サーマル イメージング モジュール 非冷却 LWIR 8~14μm
SWaP-C 非冷却 LWIR 640x512 12 μm 熱画像モジュール
COIN612G2 サーマルイメージングコアは、解像度 640 × 512、ピクセルピッチ 12μm の ApexCore ウェハレベルマイクロボロメータ赤外線焦点面アレイを活用し、専用の信号処理回路と多段階の画像強調アルゴリズムによって強化され、典型的なノイズ等価温度差 (NETD) ≤25mK を実現し、微妙な温度勾配の信頼性の高い識別を可能にします。ハードウェア通信層は広く採用されているシリアル バス プロトコルに準拠し、マルチチャンネル ビデオ出力モジュールは USB 2.0、DVP、LVDS、および BT.656 伝送フォーマットをサポートします。
オペレータとインテグレータは、産業検査、セキュリティ監視、現場観察、AIoT センシング システムにわたる光学要件を満たすために、適合する赤外線対物レンズの全スペクトルから選択できます。リアルタイムのホットスポット抽出と忠実度の高い熱フレーム出力により、二次開発におけるアルゴリズムとハードウェアの適応作業が最小限に抑えられ、COIN612G2 が完全に機能し、コストが最適化された既製の熱統合ユニットとして位置付けられます。
主な特長
フル機能を備えたコスト効率の高いイメージング サブシステム
ウェーハレベルの ApexCore 検出器は ≤25mK NETD を実現します。 FPAとアルゴリズムスタックを組み合わせることで画像ノイズを抑制し、ターゲットのコントラストを向上させます
ウェーハレベルの ApexCore 検出器は ≤25mK NETD を実現します。 FPAとアルゴリズムスタックを組み合わせることで画像ノイズを抑制し、ターゲットのコントラストを向上させます
最小限のフォームファクター、低消費電力
サイズ: 25.4mm × 25.4mm × 15.7mm;重量: 15±1g;標準消費電力 0.65w
サイズ: 25.4mm × 25.4mm × 15.7mm;重量: 15±1g;標準消費電力 0.65w
統合を合理化するモジュール式ハードウェア
複数の焦点距離オプションを備えたモジュール式レンズ取り付けシステム。マルチスタンダードデジタルビデオ出力。シリアル制御インターフェイスによる構成可能な RAW/YUV ピクセル データ
複数の焦点距離オプションを備えたモジュール式レンズ取り付けシステム。マルチスタンダードデジタルビデオ出力。シリアル制御インターフェイスによる構成可能な RAW/YUV ピクセル データ
製品仕様
| モデル | コイン612G2 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤25mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 起動時間 | 6秒 |
| アナログビデオ | パル/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 0.65W |
| 機械式 | |
| 裸コアサイズ(mm) | 25.4×25.4×15.7 |
| 裸芯重量(g) | 15±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点非熱: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
COIN612G2 熱画像モジュールは、サーモグラフィー、セキュリティ監視、UAV ペイロード、ロボット、インテリジェント ハードウェア、ADAS、消防および救助の分野に適用されます。
サーモグラフィー
セキュリティと監視
消火と救助
UAV ペイロード
個人的なビジョン
ADAS
AIoT
その他の用途
カスタマイズされたサービス
- 製品のカスタマイズ:業界固有の要件を満たすように構成を調整し、アルゴリズムを適応させる
- オンサイト技術サポートとトレーニング:主要な顧客に実践的なシステム設定と運用トレーニングを提供する
- 新しい製品と市場のための共同イノベーション:顧客と協力して革新的な赤外線アプリケーション ソリューションを共同開発する
よくある質問
赤外線検出器/サーマルカメラコアはどの業界で使用できますか?
当社の赤外線検出器/サーマルカメラコアは、次のような多くの業界で広く使用されています。
- サーモグラフィー:電力メンテナンス、マシン ビジョン、ビル HVAC、冶金石油化学、予知保全、疫病予防
- セキュリティと監視:安全な都市、インフラ監視、国境警備、海上航行、鉱山の安全
- 消火と救助:森林火災予防、火災予防、捜索救助
- UAV ペイロード:設備点検、取締り・救助、消火活動、動物観察
- 個人的なビジョン:アウトドアレジャー、動物観察、取締りパトロール
- ADAS:自動運転、先進運転支援システム、特殊車両
- AIoT:スマートホーム、インテリジェントハードウェア、スマートケア、ロボット
- その他:強化された飛行視覚システム、ガス検知、農業および牧場、科学研究
