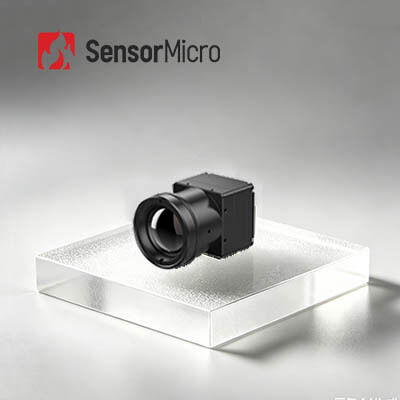

解像度640x512の冷却されていないLWIR熱カメラコア,12μmピクセルピッチと0.65Wの低消費電力
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | ピクセルピッチ | 12μm |
|---|---|---|---|
| フレームレート | 25/30/50Hz | 消費電力 | 0.65W |
| スペクトル範囲 | 8～14μm | NETD | ≤25mK/F1.0/25℃ |
| ハイライト | 非冷却LWIRの熱カメラの中心,熱カメラの中心640x512,0.8W消費の赤外線画像モジュール |
||
製品の説明
0.65W低消費電力の非冷却640x512/12μm LWIRサーマルカメラコア
製品概要
一般的な NETD ≤25 ミリケルビンを特徴とする高感度 640×512 12μm ApexCore ウェハスケール赤外線焦点面アレイ (FPA) を搭載した COIN612G2 赤外線イメージング コアは、最適化されたコストで優れたパフォーマンスを実現します。広く採用されているシリアル通信インターフェイス、多様なビデオ信号出力、およびマルチシナリオの展開要件に対応するための包括的な対物レンズの選択肢との完全な互換性を提供します。
このモジュールは、ホットスポットの瞬時の捕捉と忠実度の高い熱可視化を実現し、システム インテグレータの開発オーバーヘッドを大幅に削減します。その結果、豊富な機能を内蔵し、優れたコスト競争力を備えた完全な熱画像統合ユニットとして機能します。
主な特長
包括的な機能、コスト効率の高いソリューション
- NETD ≤25mK の高性能でコスト効率の高い ApexCore ウェハレベル赤外線検出器を使用して開発
- 主流の FPA と高度な画像処理アルゴリズムを組み合わせて画質を向上させます
コンパクトな構造、軽量設計
- 寸法：25.4×25.4×15.7mm
- 重量: 15±1g、消費電力≤0.65W
多彩な構成、迅速な統合
- さまざまなアプリケーション要件を満たすために複数のレンズオプションが利用可能
- USB 2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート
- シリアルポート制御によりRAW/YUV画像データを出力
製品仕様
| モデル | コイン612G2 |
|---|---|
| IR検出器インジケーター | 敏感な物質: VOx |
| 解像度：640×512 | |
| ピクセルサイズ: 12μm | |
| スペクトル感度: 8μm ~ 14μm | |
| 一般的な NETD: ≤25mK/F1.0/25℃ | |
| 画像処理 | デジタルフレームレート: 25/30/50Hz |
| 起動時間: 6秒 | |
| アナログビデオ: PAL/NTSC | |
| デジタルビデオ: RAW/YUV422 | |
| 画像アルゴリズム：不均一性補正（NUC）、3Dノイズリダクション（3DNR）、2Dノイズ抑制（DNS）、ダイナミックレンジ圧縮（DRC）、エッジ強調（EE） | |
| 画像表示：10種類（ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット） | |
| パソコンソフト | ICC ソフトウェア: モジュール制御とビデオ表示 |
| 電気 | 標準外部インターフェース：50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード: USB3.0/USB2.0/VPC/USB2.0&VPC | |
| 通信インターフェース：TTL-232/USB2.0 | |
| デジタルビデオインターフェース: DVP8/DVP16/USB2.0/BT.656/LVDS | |
| 電源電圧: 4.5~5.5V | |
| 標準消費電力: 0.65W | |
| 機械式 | 裸芯サイズ(mm):25.4×25.4×15.7 |
| ベアコア重量(g): 15±1g | |
| 環境適応力 | 動作温度：-40℃～+70℃ |
| 保存温度：-45℃～+85℃ | |
| 湿度: 5% ～ 95%、結露なきこと | |
| 振動: 5.35grms、ランダム振動、3 軸 | |
| 衝撃：半正弦波、40g/11ms、衝撃方向X軸、3回 | |
| 認証: ROHS2.0/REACH | |
| 光学レンズ | 光学レンズ: 固定焦点非熱: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 保護レベル：IP67（フロントレンズ） |
産業用途
COIN612G2 熱画像モジュールは、セキュリティ監視、産業用ビジョン、屋外観察、消防および救助、ADAS、マシンビジョンなどの分野に適用されます。
当社の製品ライン
- 高感度と優れた性能
- 赤外線産業における世界をリードする技術
- さまざまな赤外線検出器が利用可能 - 非冷却および冷却の両方の赤外線検出器がさまざまな形式とピクセル サイズで用意されています
- 短納期を保証する大量生産 - 年間最大数百万個の検出器の生産能力を備えた 3 つの生産ライン
よくある質問
1. 赤外線熱画像とは何ですか?
自然界では、温度が絶対零度（-273℃）よりも高いすべての物体は赤外線を放射することができます。赤外線カメラ検出器を使用してターゲット自体と背景の間の赤外線放射温度差を測定することにより、さまざまな赤外線画像 (熱画像とも呼ばれます) を取得できます。
2. 赤外線検出器はどのように機能しますか?
ターゲットから放出された赤外線が熱検出器の感知範囲に入り、赤外線検出器がさまざまな強度の放射線信号を対応する電気信号に変換し、増幅とビデオ処理を通じて肉眼で観察できる赤外線画像を形成します。
3. 冷却型赤外線検出器の利点は何ですか?
冷却された赤外線焦点面検出器は、検出器デュワークーラー (ddc) によって提供される低温で動作します。感度が高く、非冷却赤外線検出器よりも微妙な温度差を識別できます。 10キロメートル以上離れた非常に長距離の物体を検出、識別、認識できます。冷却検出器の構造は非常に複雑であるため、非冷却検出器に比べて比較的高価になります。
