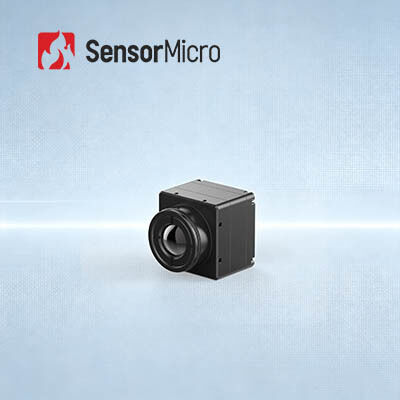

384x288解像度 17μmピクセルピッチ 熱モジュール 0.65W消費電力 赤外線カメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417RG3 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288 | 消費電力 | 0.65W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| NETD | ≤30mK | フレームレート | 25Hz/30Hz/50Hz |
| ハイライト | 速い統合の熱モジュール640x512,0.8W赤外線探知器の熱モジュール,RS232赤外線熱カメラ モジュール |
||
製品の説明
384x288/17μm赤外線検出器搭載 高速統合サーマルモジュール
製品概要
COIN417RG3温度測定用赤外線カメラコアは、384*288/17μmの非冷却赤外線検出器を搭載し、リアルタイム温度測定コンポーネントを統合しています。広範な温度範囲をサポートし、±3℃または±3%の精度で異常な温度変化を正確に検出できます。超低消費電力設計と標準的な業界インターフェースとの互換性により、開発および統合コストを大幅に削減します。このカメラコアは、産業用温度監視、プロセス制御、スマート製造アプリケーションに深く統合されており、赤外線サーモグラフィシステムの展開を加速します。
主な特徴
- 包括的な機能、コスト効率
- コスト効率の高い非冷却IR検出器に基づいて開発
- 高度な画像処理アルゴリズムを統合して画質を向上
- 最大±2℃または±2%の高温測定精度、-20℃～150℃および100℃～550℃の温度範囲をサポート、拡張範囲はカスタマイズ可能
- 柔軟な拡張、高速統合
- さまざまなアプリケーションニーズに対応する複数の光学レンズオプションを提供
- USB2.0/DVP/LVDS/BT.656を含む複数の出力モードをサポート
- RAW/YUV画像データを出力、シリアルポート制御付き
製品仕様
| モデル | COIN417RG3 |
|---|---|
| IR検出器インジケータ | 感応材料: VOx |
| 解像度: 384*288 | |
| ピクセルサイズ: 17μm | |
| スペクトル応答: 8μm～14μm | |
| 代表的なNETD: ≤30mK | |
| 画像処理 | デジタルフレームレート: 25/30/50Hz |
| 起動時間: 6秒 | |
| アナログビデオ: PAL/NTSC | |
| デジタルビデオ: RAW/YUV422 | |
| 画像アルゴリズム: 不均一性補正 (NUC)、3Dノイズリダクション (3DNR)、2Dノイズ抑制 (DNS)、ダイナミックレンジ圧縮 (DRC)、エッジエンハンスメント (EE) | |
| 画像表示: 10種類 (ホワイトホット/ラバ/アイアンレッド/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) | |
| PCソフトウェア | ICCソフトウェア: モジュール制御＆ビデオ表示 |
| 電気 | 標準外部インターフェース: 50Pin: DF40C-50DP-0.4V(51), (HRS,オス) |
| 拡張ボード: USB3.0/USB2.0/VPC/USB2.0&VPC | |
| 通信インターフェース: TTL-232/USB2.0 | |
| デジタルビデオインターフェース: DVP8/DVP16/USB2.0/BT.656/LVDS | |
| 供給電圧: 4.5～5.5V | |
| 代表的な消費電力: 0.65W | |
| 温度測定 | 動作温度: -10℃～+50℃ |
| 温度測定範囲: -20℃～+150℃, 100℃～+550℃ | |
| 温度測定精度: ±2℃ / ±2% の大きい方 | |
| 部分温度測定: 温度測定領域の最大値、最小値、平均値の出力をサポート | |
| SDK: Android/Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 | |
| 機械 | ベアコアサイズ(mm): 25.4*25.4*16.5 |
| ベアコア重量(g): 16.6±1 | |
| 環境適応性 | 動作温度: -40℃～+70℃ |
| 保管温度: -45℃～+85℃ | |
| 湿度: 5%～95%、結露なきこと | |
| 振動: ランダム振動、5.35grms、3軸 | |
| 衝撃: 半正弦波、40g/11ms、衝撃方向3軸、6方向 | |
| 認証: ROHS2.0/REACH | |
| 光学レンズ | 光学レンズ: 固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| 保護レベル: IP67 (フロントレンズ) |
産業用途
COIN417RG3サーマルイメージングモジュールは、サーモグラフィ、セキュリティ監視、ロボット、インテリジェントハードウェア、ADAS、消防・救助などの分野に応用されています。
当社の製品ライン
- 高感度と優れた性能
- 赤外線業界における世界をリードする技術
- さまざまな赤外線検出器をご用意 - 非冷却および冷却IR検出器の両方、異なるフォーマットとピクセルサイズ
- 大量生産による迅速な納品 - 年間生産能力数百万個の検出器を持つ3つの生産ライン
よくある質問
1. 非冷却赤外線検出器の利点は何ですか？
非冷却赤外線焦点面検出器は、冷却装置を必要とせず、室温で動作し、高速起動、低消費電力、小型、軽量、長寿命、低コストなどの利点があります。
2. アプリケーション向けの赤外線検出器/サーマルモジュールに関する主な考慮事項は何ですか？
• 検出器の解像度
• ピクセルサイズ
• NETD
• 画質
• レンズオプション
• 消費電力
• サイズと重量
• 機械的および電気的インターフェース
• 予算
• ピクセルサイズ
• NETD
• 画質
• レンズオプション
• 消費電力
• サイズと重量
• 機械的および電気的インターフェース
• 予算
