非冷却の熱カメラ モジュール640x512 12μMの長波の赤外線

起源の場所 ウーハン、湖北省、中国
ブランド名 GST
証明 ISO9001:2015; RoHS; Reach
モデル番号 TWIN612/R
最小注文数量 1部分
価格 Negotiable
支払条件 L/C、T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
決断 640x512 パワー消費量 0.8W
スペクトル領域 8~14μm ピクセル ピッチ 12μm
NETD <40mK フレーム率 25Hz/30Hz
ハイライト

非冷却の熱カメラ モジュール640x512

,

長波の赤外線熱カメラ モジュール

,

12uM非冷却の赤外線熱カメラ モジュール

メッセージ
製品の説明

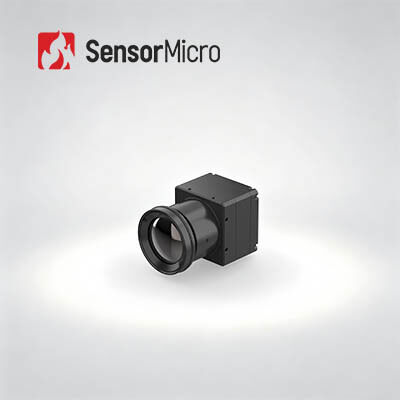

TWIN612赤外線画像モジュール



非冷却の熱カメラ モジュール640x512 12μMの長波の赤外線

製品の説明



TWIN612熱モジュールは全体的なセンサー技術によって開発される新しい到着プロダクトである。それは640×512/12µmの陶磁器パッケージの非冷却の赤外線探知器を統合する。典型的なNETD<40mkを使うと、TWIN612熱モジュールはより明確で、より鋭くより詳しいイメージを示すことができる。

-20℃~150℃/0~550℃の温度の測定の範囲、±2℃または±2%の正確さおよび30Hzまでのフレーム率によって、熱モジュールは滑らかな熱イメージおよび正確な温度の測定を保証する。



TWIN612熱モジュールに0.8wとしてコンパクト デザイン、軽量の構造およびパワー消費量の利点が低くある。高められたイメージのアルゴリズムおよび温度の測定機能によって、TWIN612熱モジュールはより安定したイメージおよび正確な温度を示す。



陶磁器の包装プロセスは類似している成長した赤外線探知器の実装技術の包装に金属をかぶせるために。包む金属と比較されて包まれた探知器の容積そして重量は非常に減る。従って、TWIN612熱モジュールはサイズ、重量およびパワー消費量の厳密な条件がある企業に加えることができる。



主な特長



- 小型サイズ:25.4mm×25.4mm×35mm
- ライト級選手:25g
- 鋭い典型的な<40mk> NETD -明確な赤外線画像
- 0.8W低く典型的なパワー消費量



製品仕様書



モデル TWIN612/R
IRの探知器の性能
決断 640×512
ピクセル サイズ 12μm
スペクトル領域 8~14μm
典型的なNETD <40mK
画像処理
フレーム率 25Hz/30Hz
始動時間 6s
アナログのビデオ PAL/NTSC
デジタル ビデオ YUV/BT.656/LVDS/USB2.0
画像表示 全体の11 (1/虹白熱/溶岩/Ironbow/水/熱い鉄/医学/猛烈な北極/2//黒い熱い虹)
イメージのアルゴリズム NUC/3D/2D/DRC/EE
電気指定
標準的な外部インタフェース 50pin_HRS
通信用インタフェース RS232/USB2.0
供給電圧 4~5.5V
典型的なパワー消費量 0.8W
温度の測定
実用温度範囲 -10℃~50℃
温度の測定の範囲 -20℃~150℃、0℃~550℃
温度の測定の正確さ ±2℃か±2%のより大きい
SDK Windows/Linux;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい
物理的特性
次元(mm) 25.4×25.4×35 (レンズなしで)
重量 25g (レンズなしで)
環境の適応性
実用温度 -40℃~+70℃
保管温度 -45℃~+85℃
湿気 5%~95%、不凝縮
振動 5.35grmsの3軸線
衝撃 半分の正弦波、40g/11msの3軸線、6方向
光学
任意レンズ 固定Athermal:13mm



産業適用


TWIN612/Rの赤外線画像モジュールはサーモグラフィー、通信保全監査、UAVのペイロード、ロボット、理性的なハードウェア、ADAS、消火及び救助の分野に加えられる


私達の利点


非冷却の熱カメラ モジュール640x512 12μMの長波の赤外線 0


FAQs





1. 適切な赤外線探知器の決断を選ぶ方法か。

それはあなたのプロダクトの実際の必要性そして適用によって決まり、価格はまた考慮される必要がある要因である。イメージの質が高くなければ、400x300低分解能の赤外線探知器を、120x90のような、256x192選ぶ、ことができる。ある特別な目的のための非常に明確なイメージを、リモート・モニタリングのような必要とすれば、1280x1024の高リゾリューションの赤外線探知器を選ぶことができる。



2. 赤外線画像に右の擬似色を選ぶ方法か。

- 灰色白は小さい温度の相違を用いるターゲットのためにより適している

- 赤くのおよび青は問題ポイントが見つけられる必要がある場面のためにより適している。

- 鉄の赤は電力産業の標準的なカラー パレットである。

注:あなたが、熱温度選ぶパレットがまったく変えない問題無し。



適した赤外線熱カメラ レンズを選ぶ3.Howか。

- 標準的なレンズは適切な間隔の正常な目標を実現できる

- 望遠レンズのために、比較的小さく、長距離から見られる必要があるそれはターゲットのために適している

- 近い間隔で目的のより多くの細部を見てが、広角レンズはよい。

- マクロ レンズは大規模集積回路のような近い間隔の非常にもろいターゲットを、見るのためである。
