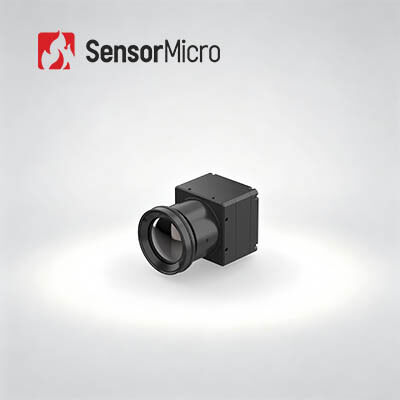

非冷却LWIR 640x512 12μmサーマルカメラコア、消費電力0.65W、サーモグラフィ用
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612RG2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.65W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| NETD | ≤25mK/F1.0/25℃ | フレームレート | 25Hz/30Hz |
| ハイライト | 熱カメラコア 12um,640x512 冷めない熱カメラコア,LWIR赤外線熱カメラモジュール |
||
製品の説明
サーモグラフィー用非冷却 LWIR 640x512 12μm サーマル カメラ コア
製品概要
小型でポータブルなインテリジェント熱画像デバイス向けに設計された COIN612RG2 赤外線温度測定カメラ コアは、従来の大出力熱画像モジュールの限界を打ち破ります。 25.4*25.4*15.7mmの超小型ボディ、15±1gの超軽量、0.65W以下の超低消費電力により、小型デバイスの統合やバッテリー駆動の機器に最適です。
ApexCore 640*512 高解像度検出器と高度な画像処理アルゴリズムを採用し、鮮明な熱画像と正確な温度測定 (±2°C/±2%、NETD≤25mK) を保証します。複数のビデオ インターフェイスとカスタマイズ可能なレンズをサポートしており、強力な互換性を備えているため、ユーザーは軽量の赤外線温度測定システムの開発と導入を迅速に完了できます。
主な特長
包括的な機能、コスト効率の高い設計
- NETD≤25mKのApexCoreウェハレベル赤外線検出器を使用して開発
- 広く使用されている FPA と高度な画像処理アルゴリズムを組み合わせて画質を向上させます
- 最大 ±2°C または ±2% の温度測定精度、-20°C ～ 150°C および 100°C ～ 550°C の範囲をサポート、カスタマイズ可能な拡張機能
小型・軽量、低電力で高効率
- 寸法: 25.4*25.4*15.7mm
- 重量: 15±1g、消費電力: ≤0.65W
複数の構成、迅速な統合
- 多様なアプリケーション要件を満たすオプションの光学レンズ
- USB2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート
- シリアルポート制御によるRAW/YUV/TMP画像データ出力
製品仕様
| モデル | コイン612RG2 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640*512 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤25mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | パル/NTSC |
| デジタルビデオ | RAW/YUV422/TMP |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| USB拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 0.65W |
| 温度測定 | |
| 動作温度 | -10℃～+50℃ |
| 温度測定範囲 | -20℃〜150℃、100℃〜550℃;カスタマイズと拡張をサポート |
| 温度測定精度 | ±2℃または±2%（どちらか大きい方） |
| 部分温度測定 | 温度測定エリアの最大値、最小値、平均値の出力をサポート |
| SDK | Android/Windows/Linux;ビデオストリームの分析とグレーから温度への変換を実現 |
| 機械式 | |
| 裸コアサイズ(mm) | 25.4×25.4×15.7mm |
| 裸芯重量(g) | 15±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向3軸、6方向 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
COIN612RG2 熱画像モジュールは、サーモグラフィー、産業用ビジョン、消防救助、セキュリティ監視、屋外観察、マシンビジョン、家庭用電化製品などの分野に応用されています。
当社の製品ライン
高感度と優れた性能
赤外線産業における世界をリードする技術
各種赤外線検出器を用意
異なるフォーマットとピクセルサイズの非冷却と冷却の両方の IR 検出器
短納期を保証する大量生産
年間最大数百万台の検出器の生産能力を備えた 3 つの生産ライン。
よくある質問
非冷却赤外線検出器と冷却赤外線検出器の違いは何ですか?
現在、市場には冷却型と非冷却型の 2 種類の赤外線熱画像センサーがあります。
非冷却IR検出器周囲温度で動作します。これは半導体産業に基づいているため、通常は小型かつ低コストで大量に製造できます。非冷却 IR 検出器は、ポータブル/ハンドヘルド/モバイル デバイスで広く使用されています。
冷却型IR検出器極低温に保つユニットにパッケージされており、極低温クーラーでサポートされます。これらは、主に複雑な冷却システムを必要とするため、非冷却センサーよりもはるかに大きく、高価で、信頼性が低くなります。ただし、冷却システムは非常に敏感であり、通常、長距離ミッションを達成するために長焦点距離の光学系と連携して動作します。
