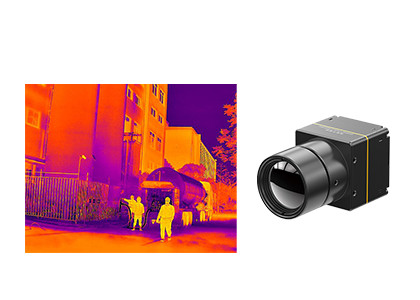

冷めない640x512 12μm熱画像モジュール 軽量LWIRカメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 典型的なNETD | ≤25mK/F1.0/25℃ | 解決 | 640x512 |
|---|---|---|---|
| 消費電力 | 0.65W | アナログビデオ | パル/NTSC |
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| ハイライト | 12μm熱画像モジュール,軽量型熱画像モジュール,冷めない熱イメージングモジュール |
||
製品の説明
非冷却 640x512 12μm 熱画像モジュール軽量
製品概要
COIN612G2 非冷却赤外線イメージング コアは、640×512 12μm ApexCore ウェーハレベル赤外線検出器と、プレミアム信号処理回路および最適化されたイメージング アルゴリズムを組み合わせた機能を備えています。標準 NETD ≤25mK で優れた熱感度を実現し、USB 2.0、DVP、LVDS、BT.656 ビデオ出力などの複数の通信プロトコルをサポートします。
主な特長
- 包括的な機能:NETD ≤25mK の高性能、コスト効率の高い ApexCore ウェーハレベル赤外線検出器
- コンパクトなデザイン:寸法：25.4×25.4×15.7mm、重量：15±1g、消費電力≦0.65W
- 多彩な構成:複数のレンズオプションとUSB 2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート
- 迅速な統合:シリアルポート制御によりRAW/YUV画像データを出力
製品仕様
| モデル | コイン612G2 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤25mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 起動時間 | 6秒 |
| アナログビデオ | パル/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC)、3D ノイズ低減 (3DNR)、2D ノイズ抑制 (DNS)、ダイナミック レンジ圧縮 (DRC)、エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | ICC ソフトウェア - モジュール制御およびビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 0.65W |
| 機械式 | |
| 裸コアサイズ(mm) | 25.4×25.4×15.7 |
| 裸芯重量(g) | 15±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点非熱: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
- セキュリティ監視
- 産業ビジョン
- 屋外観察
- 消火と救助
- ADAS
- マシンビジョン
センサーマイクロについて
SensorMicro は、イノベーションは現実世界のニーズに応えるべきであるという、シンプルだが強力な信念を持って設立されました。私たちは、人々とシステムが表面を超えて、その下にあるパターン、問題、可能性を理解できるようにするために存在します。
目に見えない熱を目に見える真実に変えることで、業界がより賢明な意思決定を行い、最も重要なものを保護し、複雑さを明確に乗り越えられるよう支援します。当社の事業は、セキュリティ、消防、産業検査、医療、マシンビジョン、環境モニタリング、カーボンニュートラルへの取り組みに及びます。
よくある質問
赤外線サーマルイメージングの利点は何ですか?
- 完全な暗闇を見通す
- 偽装中の識別
- 長距離検出
- 熱分布検出
- 非接触温度測定
- 職業意識
熱感受性とは何ですか?
NETD (ノイズ等価温度差) とも呼ばれる熱感度は、中波 (MWIR) および長波 (LWIR) の熱画像カメラを評価するための重要なパラメーターです。これは、熱画像装置によって測定される透明度に直接関係します。これは温度差の信号対雑音比を表す数値であり、ミリケルビン (mK) で測定されます。熱感度の値が小さいほど感度が高く、画像がより鮮明になります。
ウェハーレベルパッケージ、セラミックパッケージ、メタルパッケージの違いは何ですか?
非冷却赤外線検出器は現在、金属パッケージング、セラミックパッケージング、およびウェハレベルパッケージングに分類されます。金属パッケージは、3 つの主要なパッケージ形式の中で最も古く、最も優れています。ウェーハレベルのパッケージングは大量生産に適しています。セラミック製パッケージは民間製品専用市場で好まれています。
