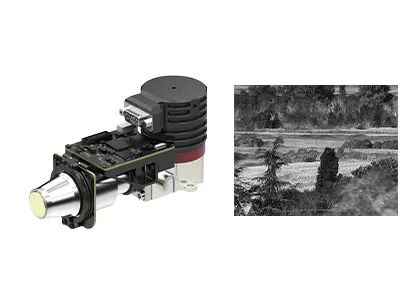

15μm 640x512 MCT MWIR 冷却サーマルモジュール（一体型デュワー・クーラー・アセンブリ搭載）
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS615A |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 / 15μm | 極低温冷却器 | RS058 |
|---|---|---|---|
| NETD | ≤17mK | スペクトル範囲 | 3.7~4.8μm |
| サイズ | 147×58.5×71mm | 重さ | ≤680g |
| ハイライト | 15uM MWIRは熱モジュールを冷却した,MCTの物質的な冷却された熱モジュール,Dewarのより涼しいアセンブリはカメラ モジュールを冷却した |
||
製品の説明
15μm 640x512 MCT MWIR 冷却熱モジュール
製品説明
EYASシリーズ冷却ADモジュールは,冷却IR検出器からのアナログ信号をデジタルビデオストリーム出力に変換する前増幅機能を有する.異なる解像度フォーマットと異なる波帯で利用できますEYAS615Aは,EYASファミリーのメンバーで,MWIR冷却検出器640x512 / 15μmとRS058冷却器が統合されています.
EYASシリーズの冷却ADモジュールは,OEM顧客が赤外線検出器で迅速な受容テストを行うのに便利です.低温赤外線検出器に基づくモジュールと完全な製品の急速な二次開発を開始し,その開発期間を短縮する.
熱画像探知機や赤外線モジュールの 設計,製造,販売,販売を専門としています我々は,二次開発時間を短縮し,顧客のためのコストを大幅に削減する様々な赤外線熱画像ソリューションを顧客に提供することができます.
主要な特徴
- 検出器の解像度: 640×512 / 15μm
- 検出材料:MCT / HgCdTe
- クリオクーラー: RS058
- フレームレート:1~120Hz 調節可能
- サイズ: 147×58.5×71mm
- 体重: ≤680g
- 開発・統合が簡単
製品仕様
| モデル | EYAS615A |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤17mK |
| 動作モード | |
| フレームレート | 1~120Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 7W |
| 尺寸 (mm) | 147×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS615A熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
紅外線 検出器 ライン
よくある質問
1熱感とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
2熱画像の応用は?
温度測定と全天候画像は 赤外線熱画像技術の2つの基本機能ですこの2つの技術に基づいて開発された製品は,セキュリティと監視に広く使用されています産業検査,消防,予測保守,ADAS,疫病予防,AIoTなど
