MCT MWIR 冷却熱モジュール 640x512 / 15μm 長距離検出
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAVIN615B |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| スペクトル範囲 | 3.7~4.8μm分子量 | フレームレート | 50Hz/100Hz |
| サイズ | 125×92×67mm | 重さ | ≤650g |
| ハイライト | MWIRは熱モジュール640x512を冷却した,MCTは熱モジュール15uMを冷却した,長期検出によって冷却される熱モジュール |
||
製品の説明

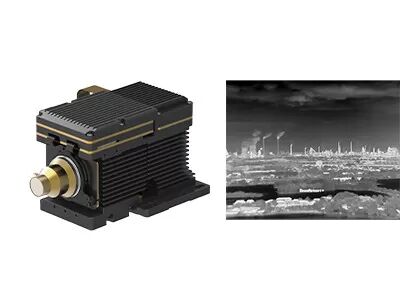

低温熱モジュール 640x512 / 15μM MCT MWIR 長距離検出
GAVIN615B 冷却されたMWIRカメラモジュール
GAVIN615B コンパクトな低電力消費 640x512 / 15μm MCT MWIR 冷蔵カメラモジュール
製品説明
GAVIN615Bは,SensorMicroによって開発された冷却された中波熱画像モジュールである.RS046冷却器付き640x512 / 15μm HgCdTe MWIR IR検出器で構成されている.ハードウェア・エレクトロニクスや様々な画像処理アルゴリズムも既に組み込まれています..
RS046冷却器で構成されているGAVIN615Bは,サイズが125x92x67mmで,重量は650g未満で,非常にコンパクトです.安定した消費電力は12w以下です.産業標準のカメラリンクインターフェース,赤外線カメラまたはシステム統合者は,熱画像モジュールGAVIN615Bをベースに簡単に独自の完全なカメラを設計または統合することができます.
GAVIN series cooled thermal module utilizes MCT &T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in the total darkness or bad weather conditions遠隔でリスクや脅威を検知し認識し,近距離で目標の詳細を提示できます
主要な特徴
- 高い感度,NETD≤20mK
- 遠距離検出
- 調整可能なフレームレート
- システムへの簡単な統合
製品仕様
| モデル | GAVIN615B |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS046 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (20°C) | ≤7分 |
| NETD (20°C) | ≤20mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 125×92×67 |
| 体重 | ≤650g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
| オプティカルレンズ | |
| オプションレンズ | 連続ズーム 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
産業用用途
GAVIN615B熱赤外線カメラモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
わたしたち の 利点
• 医療機関深い技術的な専門知識
超赤色センサー技術の研究開発 応用の長年の経験により チップ設計,ウエファー製造梱包と試験堅牢な基盤により 市場需要に合わせて 革新的で信頼性の高い製品を 継続的に提供できます
• 医療機関赤外線センサーにおけるイノベーションと実用化に焦点を当てた
熱画像技術の進歩を推進し,NETD,SWaP,動作温度の限界を常に押し広げています私たちの製品は,常に安全性におけるアプリケーションをリードしていますインテリジェントシステムなどです
• 医療機関製品ポートフォリオの多様化
独立したR&Dと複数の技術経路によって支えられています幅広い産業に合わせたソリューションを提供しています. 低温と低温の両方で,.
• 医療機関厳格な信頼性検証は品質保証を保証する
堅牢な品質管理システムによって 支えられ,当社の製品は 長期の安定性と信頼性を確保するために 生産中に多重な試験手順に 服します.
• 医療機関プロフェッショナル・テクニカル・サポートと共同開発サービス
システム統合を加速し,効率を向上させ,市場投入時間を短縮するために,当社のエンジニアチームは顧客と密接に連携しています.
よくある質問
1熱感とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
2熱画像の応用は?
温度測定と全天候画像は 赤外線熱画像技術の2つの基本機能ですこの2つの技術に基づいて開発された製品は,セキュリティと監視に広く使用されています産業検査,消防,予測保守,ADAS,疫病予防,AIoTなど
3MCT/HgCdTe検出器とは?
MCTは,HgCdTeとも呼ばれる,水銀・カドミウム・テルーリッドを指し,カドミウムテルーリド (CdTe) と水銀テルーリド (HgTe) の化学化合物であり,光探知器における一般的な材料である.MCT/HgCdTe検出器は,冷凍環境で動作し,赤外線を検出できる光伝導検出器です熱センサーよりも敏感だ
