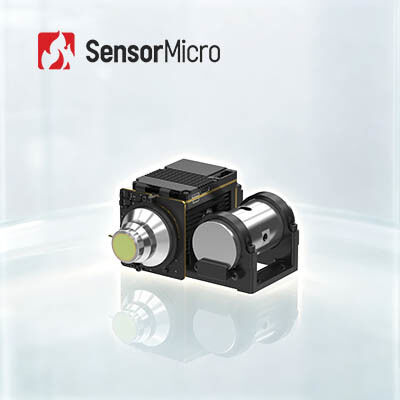

長距離監視用のピクセルピッチ10μm、解像度HD 1280x1024のサーマルイメージングモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン GC1210HMF |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 高精細度 | 1280x1024 | ピクセルピッチ | 10μm |
|---|---|---|---|
| フレームレート | 50Hz | NETD | 20mK(F2); 25mK(F4) |
| サイズ | 101×101×54mm | スペクトル範囲 | 3.7～4.8μm MW |
| ハイライト | サーマルイメージングモジュール 1280x1024,冷却型サーマルイメージングモジュール 12μm,RS058F 冷却型サーマルカメラコア |
||
製品の説明
HD冷却サーマルイメージングモジュール 1280x1024 10μm 長距離監視
製品概要
GAVIN GC1210HMF赤外線カメラコアは、1280×1024/10μmの高動作温度（HOT）中波赤外線（MWIR）冷却検出器を搭載しています。従来の640×512/15μm MWIRソリューションと比較して、ピクセルピッチは3分の1、解像度アレイは4倍となり、空間分解能と画像鮮明度が劇的に向上します。
高度な画像処理アルゴリズムと組み合わせることで、メガピクセル解像度で高精細かつ細部まで鮮明な赤外線画像を生成します。HOTテクノロジーにより、GAVIN GC1210HMF赤外線カメラコアは、コンパクトなサイズ、軽量設計、低消費電力を実現し、SWaP性能を大幅に向上させます。これにより、スペースと統合要件が厳しい長距離赤外線システムに最適なソリューションとなります。
主な特徴
メガピクセルイメージング、優れた品質
- 1280×1024/10μm HOT MWIR冷却赤外線検出器をベースに開発され、高精細で繊細な画像品質を提供します。
- DRC、2D/3Dノイズリダクション、EEエッジエンハンスメントなどの高度な画像処理アルゴリズムを統合し、より鮮明な画像を実現します。
究極のSWaP最適化のためのHOTテクノロジー
- 150Kでの高温動作をサポートし、冷却時間は≤4分です。
- コンパクトな寸法（101×101×54mmまで）、わずか570gの軽量設計です。
豊富なインターフェース、簡単な統合
- Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/光ファイバービデオ出力をサポートします。
- 柔軟なRAW/YUV画像データ出力が可能です。
製品仕様
| モデル | GAVIN GC1210HMF HOT MWIR冷却赤外線カメラコア |
|---|---|
| インジケーター | |
| 解像度 | 1280×1024 |
| ピクセルサイズ | 10μm |
| スペクトル応答 | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR検出器NETD(23℃) | 20mK(F2) 25mK(F4) |
| 画像処理 | |
| フレームレート | 50Hz |
| デジタルズーム | 1倍～8倍の連続デジタルズーム |
| 画像方向 | 水平/垂直/対角反転 |
| 画像アルゴリズム | DRC、2D/3D画像ノイズリダクション、EE |
| 電気的特性 | |
| デジタルビデオ | 標準: DVP オプション: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/シングルモード光ファイバー/マルチモード光ファイバー |
| 外部同期 | 標準: LV-TTL オプション: RS422/LVDS |
| 通信 | 標準: USB2.0/LV-TTL オプション: RS422/CAN/USB3.0/GigE |
| 電源 | 12V±1V |
| 安定時消費電力(23℃) | ≤8W |
| 冷却時間(23℃) | ≤4分 |
| サイズ(mm) | 101×101×54 |
| 重量(g) | ≤570 |
| 動作温度 | -40℃～+71℃ |
| 光学レンズ | 固定焦点: 15mm/F2 連続ズーム: 15～300mm/F4 30～500mm/F4 |
産業用途
GAVIN GC1210HMFサーマル赤外線カメラモジュールは、NDT、環境監視、長距離監視、科学研究など、多くの分野で広く使用されています。
製品ポートフォリオ
多様な製品フォーマット
赤外線検出器、カメラコア、モジュールを含む幅広い製品フォーマットで、様々な統合要件に対応します。
豊富な製品バリエーション
複数のアレイ解像度、ピクセルサイズ、波長帯、レンズオプションの組み合わせにより、多様なアプリケーションに greater flexibility を提供します。
優れた性能
鮮明な画像、コンパクトなサイズ、低消費電力、高感度、高い信頼性—幅広い環境課題の下で性能を発揮するように設計されています。
簡単な統合
複数のインターフェースオプションにより、統合が容易になり、複数のアプリケーション分野にわたる迅速な開発が可能になります。
よくある質問
サーマル感度とは何ですか？
サーマル感度（NETD：Noise Equivalent Temperature Difference）は、中波（MWIR）および長波（LWIR）サーマルイメージングカメラの評価における重要なパラメータです。サーマルイメージャーで測定される鮮明度と直接関連しています。温度差の信号対雑音比を表す数値で、ミリケルビン（mK）で測定されます。サーマル感度の値が小さいほど、感度が高く、画像が鮮明になります。
MCT/HgCdTe検出器とは何ですか？
MCT（HgCdTeとも呼ばれる）は、テルル化カドミウム（CdTe）とテルル化水銀（HgTe）の化合物であり、フォトディテクターで一般的に使用される材料です。MCT/HgCdTe検出器は、低温環境で動作し、赤外線放射を検出できる光伝導検出器です。熱センサーよりも高感度です。
