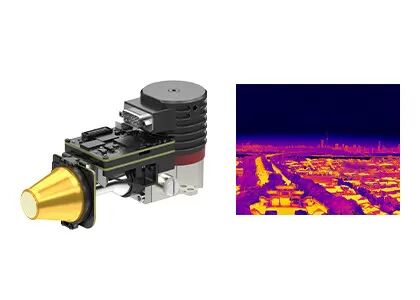

LWIR 1280x1024解像度 10μmピクセルピッチ 35mK NETD赤外線検出器搭載 OEM冷却カメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS G1210LC |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | ピクセルピッチ | 10μm |
|---|---|---|---|
| NETD | 35mK(F2) | スペクトル範囲 | 7.7μm±0.2μm·9.4μm±0.3μm |
| サイズ | 148×59×82mm | フレームレート | 1～100Hz調整可能 |
| ハイライト | OEMはカメラ モジュールを冷却した,12um赤外線探知器によって冷却されるカメラ モジュール,MWIRの探知器によって冷却されるカメラ モジュール |
||
製品の説明
高解像度 1280x1024 / 10 μm LWIR 冷蔵赤外線モジュール
製品説明
EYAS G1210LC冷却ADモジュールは,1280×1024/10μmのLWIR冷却赤外線検出器とAD (アナログからデジタル) 回路ボードで構成される.RS079G回転型スターリング冷却器を装備.モジュールは冷却された赤外線検出器のアナログ出力信号をデジタルビデオストリームに変換する.必要な駆動力とタイミング制御を提供しながら
このソリューションは,OEM顧客が赤外線検出器のテストを迅速に実施し,システム統合を簡素化し,開発を大幅に加速できるようにします.LWIR モジュールは,より強力な侵入と反干渉能力を提供します複雑な条件下で高度な信頼性のアプリケーションに適しています.
主要な特徴
- アナログからデジタルへの変換 急速な発展- 1280×1024/10μm LWIR 冷却赤外線検出器をベースに,アナログからデジタル変換のためのAD回路と統合.検出器と一致する寸法を持つ統合設計.
- LWIR 障害防止検出- 砂や塵に強い浸透性があり 複雑な環境に適しています. 太陽や海面からの反射の影響を受けません. 低温の物体を検出できます.
- 優れたパフォーマンス,簡単に統合カメラリンクインターフェースは 16 ビット RAWデータを出力 シリアルポート制御 1Hzから100Hzまで高フレームレートを調整 高速で動く標的を捕捉できる
製品仕様
| パラメータ | 仕様 |
|---|---|
| モデル | EYAS G1210LC |
| インディケーター | |
| 決議 | 1280×1024 |
| ピクセルサイズ | 10μm |
| スペクトル反応 | 7.7μm±0.2μm·9.4μm±0.3μm |
| IR検出器 NETD ((23°C) | 35mK (F2) |
| 動作モード | |
| フレームレート | 1~100Hz,調節可能 |
| 動作モード | スナップショット,ITRモード,アンチブローミング,ウィンドウモード |
| 電気 | |
| 標準的な外部インターフェース | 60ピン: 37201-SM060-032W1R01 5ピン A1257WR-S-5P-LCP |
| デジタルビデオ | 16 ビット カメラリンク (CameraLink DualBase モード) |
| 外部同期 | CC1: 外部フレーム同期 |
| コミュニケーション | カメラリンク UART (デフォルト) / RS232 (カスタマイズ可能) バウドレート 9600bps (デフォルト) |
| 電源 | ADボード: 5V クリオクーラー: 24V |
| 安定電源 (23°C) | ≤13W |
| 冷却時間 (23°C) | ≤6分 |
| サイズ (mm) | 148×59×82 |
| 体重 (g) | ≤680 |
| 動作温度 | -40°C~+71°C |
産業用用途
EYAS G1210LC熱画像モジュールは NDT,環境監視,遠隔監視,科学研究など多くの分野で広く使用されています.
センサーマイクロについて
SensorMicroはシンプルで強力な信念で設立されました 革新は現実世界のニーズに 応えるべきです潜んでいる可能性も.
見えない熱を目に見える現実に変えることで 産業がより賢明な決断をし 最も重要なものを保護し 複雑さを明確に操作できるよう 支援しています自作で顧客を第一に考えるという我々のコミットメントは セキュリティ分野における我々のグローバルモメンタムを推進してきました消防,産業検査,医療,機械ビジョン,環境監視,炭素中立性の重要な側面
私たちは赤外線技術企業以上のもので 持続可能な倫理的で人間中心の未来を 築くことを目指す人々のコミュニティです創出する全てのピクセルは権力を与え 奉仕する
よく 聞かれる 質問
1熱感度とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
2熱画像の応用は?
温度測定と全天候画像は 赤外線熱画像技術の2つの基本機能ですこの2つの技術に基づいて開発された製品は,セキュリティと監視に広く使用されています産業検査,消防,予測保守,ADAS,疫病予防,AIoTなど
3MCT/HgCdTe検出器とは?
MCTは,HgCdTeとも呼ばれる,水銀・カドミウム・テルーリッドを指し,カドミウムテルーリド (CdTe) と水銀テルーリド (HgTe) の化学化合物であり,光探知器における一般的な材料である.MCT/HgCdTe検出器は,冷凍環境で動作し,赤外線線を検出できる光伝導検出器である.熱センサーよりも敏感だ
