1280x1024 12μmは統合されたDewarのクーラー アセンブリが付いている赤外線探知器を冷却した

起源の場所 ウーハン、湖北省、中国
ブランド名 GST
証明 ISO9001:2015; RoHS; Reach
モデル番号 C1212M MWIR
最小注文数量 1部分
価格 Negotiable
支払条件 L/C、T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
決断 1280x1024/12μm NETD ≤20mK (F2/F4)
スペクトル領域 3.7~4.8μm MW サイズ 149x58.5x71mm
ハイライト

Dewarのより涼しいアセンブリは赤外線探知器を冷却した

,

統合された冷却された赤外線探知器

,

冷却されたIrの探知器1280x1024

メッセージ
製品の説明

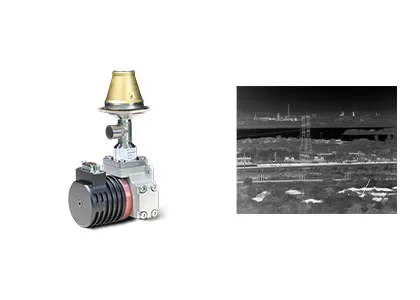

統合されたDewarのより涼しいアセンブリが付いている冷却された1280x1024 12μmの赤外線探知器


GSTの赤外線によるC1212M MWIR



高い定義大きい配列1280x1024/12μm MCTは明確な赤外線画像のための赤外線探知器を冷却した



製品の説明



C1212M MWIRはHgCdTe/MCTの1つ冷却した全体的なセンサー技術(GST)によって開発される中間の波長の赤外線探知器をである。





C1212Mは赤外線探知器を持っている高リゾリューション、高性能および高い信頼性を冷却した。それは慣習的な640x512プロダクトとして4回をように同じ活動的なイメージ区域の多くのピクセル提供する。その減らされた12µmピクセル サイズはよりよい空間分解能を提供し、同じ範囲の代表団を達成するためにより短い光学レンズの焦点に一致させる。C1212Mは優秀な長期性能およびイメージの細部の認識を要求する適用のための理想的な選択である。



 主な特長



顕著な性能
•より広いFOVのための1280×1024決断および長距離
•よりよい空間分解能のための12μmピクセル サイズ



鋭く及び明確なイメージ
•高い熱感受性
•よい均等性、有効なピクセルrate>99.5%



特定の適用のために設計されている
•F数はカスタマイズすることができる
•保証の連続的な供給



製品仕様書



モデル C1212M MW
材料 MCT
決断 1280x1024
ピクセル ピッチ 12μm
スペクトル領域 3.7μm~4.8μm MW
働くモード スナップショット、ITR/IWRの統合モード;Windowsモード;Anti-blooming
充満容量 6.75Me-/4.8Me- (ITR)
5.25Me-/3.3Me- (IWR)
ダイナミック レンジ ITR Mode≥80dB
IWR Mode≥76dB
出力の数 4か8;出力ごとの20Mpixel/sまで
NETD ≤20mK (F2/F4)
有効なピクセル率 ≥99.5%
応答の不均等 ≤8%
Cryocoolerのタイプ RS058F
安定したパワー消費量 ≤7W
最高のパワー消費量 ≤17W
電源 24V DC
放射能冷却期間 ≤6min
重量 ≤600g
次元(mm) 149x58.5x71
働く温度 -45°C | +71°C



産業適用


C1212M MWIRは低温学において赤外線探知器を広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域冷却した。

1280x1024 12μmは統合されたDewarのクーラー アセンブリが付いている赤外線探知器を冷却した 0



企業収益


1280x1024 12μmは統合されたDewarのクーラー アセンブリが付いている赤外線探知器を冷却した 1


FAQs



1. 熱感受性は何であるか。

またNETD (騒音相当温度の相違)と示される熱感受性は、中波(MWIR)および長波(LWIR)の赤外線画像のカメラを評価するための主変数である。それは熱探知カメラによって測定される明快さと直接関連している。それはSN比を温度の相違のそして測定される表す数字milliKelvins (mK)でである。より小さい熱感受性の価値、より高く感受性およびより明確イメージ。



2. MCT/HgCdTeの探知器は何であるか。

またHgCdTeと呼ばれるMCTは、カドミウム テルル化物(CdTe)の化合物および水銀のテルル化物(HgTe)およびフォトディテクターの共通材料である水星カドミウムTelluridを示す。MCT/HgCdTeの探知器は低温学の環境で作動し、赤外放射を検出できる光伝導の探知器である。それは熱センサーより敏感である。



3. T2SLの探知器は何であるか。

T2SLはナノメーターのサイズに交互になる成長の周期的なヘテロ接合の人工的な材料であるタイプII超格子を示す。それに大きい電子有効質量、大きい吸収係数および高い量子効率のような高い均等性そして優秀な光学的性質が、ある。MCTの赤外線探知器と比較されて、T2SLの赤外線探知器に中型および長波バンドでMCTの赤外線探知器によく物質的な均等性、安価および同じような性能があるが、非常に長波バンドで大きい利点がある。
