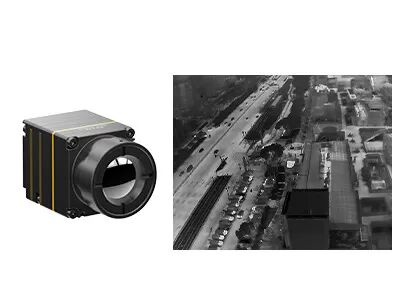

UAVおよび無人機の熱カメラ モジュール非冷却の軽量640x512 12μm

起源の場所 ウーハン、湖北省、中国
ブランド名 GST
証明 ISO9001:2015; RoHS; Reach
モデル番号 iTL612/R
最小注文数量 1部分
価格 Negotiable
支払条件 L/C、T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
決断 640x512 パワー消費量 0.7W
スペクトル領域 8~14μm ピクセル ピッチ 12μm
典型的なNETD ≤40mK フレーム率 30Hz
ハイライト

無人機の熱カメラ モジュール12um

,

軽量UAVの熱カメラ モジュール

,

UAVの非冷却の熱カメラの中心

メッセージ
製品の説明
TWIN612赤外線画像モジュール




UAVおよび無人機のための非冷却640x512 12μmの上昇温暖気流のカメラ モジュール



製品の説明


iTL612Rの赤外線カメラの中心は640x512/12μmのウエファーの水平なパッケージ(WLP)の赤外線熱探知器を統合する。それは8から14μmまでスペクトル領域が付いている無人機のための非冷却LWIRの放射赤外線画像モジュールである。

iTL612鋭く、ぱりっとしたイメージの提示、小型および安価の熱カメラ モジュールの特徴。十分に最大限に活用された交換のために方向づけられて、iTL612Rの非冷却の熱モジュールは限られたスペースを赤外線システム統合に信頼できる解決に与える。その密集した構造は同じ指定モジュールの最高レベルに達した。それにまた産業温度の測定のための-20℃~550 ℃からの測定の範囲との任意thermographic機能がある。

iTL612熱モジュールは予言する維持、光起電点検、環境保護、科学研究、空中写真の分野のために特に発達したり、警察の捜査、救助及び救助、森林火災の防止、都市安全等。


主な特長


密集した及び軽量の設計
•サイズ:21mm×22.3mm×27.3mm (9.1mmレンズと)
•重量:20.8g±1.5g (9.1mmレンズと)
•0.7W低く低い電力の消費

明確なイメージ及び正確な放射分析
•真新しいイメージ プロセス アルゴリズム:NUC/3DNR/DNS/DRC/EE
•サポートWindows/Linux/ARM SDK
•サポート地方の、ポイント及び等温線の温度の測定

容易な統合のためのさまざまなインターフェイス
•DVP/LVDS/USB2.0インターフェイス、RAW/YUVのイメージ データの出力、シリアル ポート制御


製品仕様書



モデル iTL612/R
IRの探知器の性能
敏感な材料 バナジウム酸化物
決断 640×512
ピクセル サイズ 12μm
スペクトル領域 8~14μm
典型的なNETD ≤40mk
画像処理
フレーム率 30Hz
始動時間 5s
デジタル ビデオ RAW/YUV/BT656
イメージのアルゴリズム 不均等の訂正(NUC)
3D騒音低減(3DNR)
非騒音(DNS)
ダイナミック レンジの圧縮(DRC)
輪郭強調(EE)
画像表示 黒く熱く/白熱/擬似色
PCソフトウェア
ICCソフトウェア モジュール制御及びビデオ・ディスプレイ
電気指定
標準的な外部インタフェース 30Pin_HRS:DF40C-30DP-0.4V (51)、(HRSの男性)
USBの拡張ボード タイプC
通信用インタフェース RS232-TTL/USB2.0
デジタル ビデオ インターフェイス CMOS8/USB2.0
供給電圧 3.3V±0.1V VDC
典型的なパワー消費量 0.7W
温度の測定
実用温度範囲 -10°C~+50°C
温度の測定の範囲 -20°C~+150°C、0°C~550°C;サポート カスタム化および拡張
温度の測定の正確さ ±3°Cか±3% (@23℃±3℃)のより大きい
地方温度の測定 出力地方温度のサポート最高の、最低および平均値
SDK サポートWindows/Linux/ARM;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい
物理的特性
サイズ(mm) 21×22.3×27.3 (9.1mmレンズと)
重量 20.8g±1.5g (9.1mmレンズと)
環境の適応性
実用温度 -40°C~+70°C
保管温度 -45°C~+85°C
湿気 5%~95%、不凝縮
振動 5.35grmsの3軸線
衝撃 半正弦の波、40g/11msの3軸線6の方向
証明書 ROHS2.0/REACH
光学
任意レンズ Athermal固定焦点:9.1mm



産業適用


iTL612/Rの赤外線画像モジュールはUAVのペイロードおよび身につけられる装置、光起電点検、環境保護、科学研究、空中写真予言する維持の分野で広く利用されているように統合することができたり警察の捜査、救助及び救助、森林火災の防止、都市安全等。
UAVおよび無人機の熱カメラ モジュール非冷却の軽量640x512 12μm 0


私達のサービス



UAVおよび無人機の熱カメラ モジュール非冷却の軽量640x512 12μm 1



FAQs



1.Whatは赤外線赤外線画像であるか。

実際のところ、温度がより高いすべての目的は(- 273 ℃)赤外線光線を放射できる絶対零度。ターゲット間の赤外放射の温度の相違自体および背景を測定するのに赤外線カメラの探知器の使用によってまた熱イメージと呼ばれる異なった赤外線映像を得ることができる。



2. 赤外線探知器がいかにか仕事か。

次にターゲットによって出た赤外放射は対応する電気的信号に、そして処理する拡大およびビデオを通して熱探知器、そして赤外線探知器の感知の範囲を変える別の強度の放射信号を形態肉眼によって観察することができる赤外線映像入れる。



3.What利点は冷却された赤外線探知器であるか。

冷却された赤外線焦点面の探知器は探知器のdewarのクーラー(ddc)によって提供される低温で作動する。それに高い感受性があり、非冷却の赤外線探知器より微妙な温度の相違を区別できる。それは10キロメートル以上である非常に長期で目的を検出し、識別し、確認できる。非冷却の探知器より比較的高い費用の結果冷却された探知器の構造は非常に複雑である。
