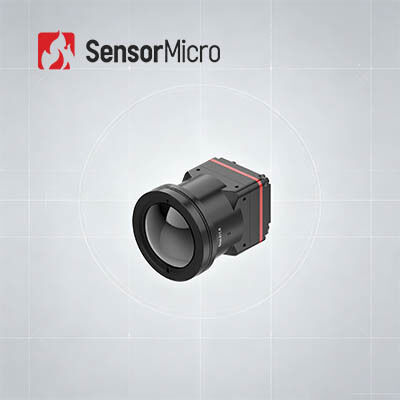

解像度1280x1024、ピクセルピッチ8μm、30mK NETD ApexCore赤外線検出器を備えた非冷却サーマルカメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | スペクトル範囲 | 8～14μm |
|---|---|---|---|
| 消費電力 | 1W | 典型的なNETD | ≤30mK |
| フレームレート | 25/30Hz | ピクセルピッチ | 8μm |
| ハイライト | 無人機の熱カメラ モジュール12um,軽量UAVの熱カメラ モジュール,UAVの非冷却の熱カメラの中心 |
||
製品の説明
サーマルカメラモジュール非冷却 1280x1024/8μm ApexCore 赤外線検出器
製品概要
iTL1208 は、SWaP に制約のあるモバイル システム向けに構築された超ポータブルなメガピクセル赤外線カメラ コアです。わずか 22.6×22.6×34.5 mm および 35.7 g (12 mm レンズを含む) のこの 8μm 高解像度モジュールは、究極の小型化と NETD が 30mK までの最高レベルの熱感度のバランスをとります。鮮明な 1280×1024 HD 熱画像を提供し、柔軟なレンズ選択、標準 MIPI CSI 出力、RAW/YUV データ送信、シンプルな I2C/シリアル ポート制御を備えています。ハンドヘルドデバイス、モバイルプラットフォーム、セキュリティ監視、産業検査、救助任務に最適です。すぐに統合できるサーマル カメラ コアを使用して、赤外線製品開発を簡素化します。
主な特長
- 超軽量設計・22.6×22.6×34.5mm、重さ34.5g（12mmレンズ含む）の小型サイズとクラス最高レベルの集積度
- 高感度・高精度検出- 8μmの超小型ピクセルサイズと1280×1024の解像度により、典型的なNETD ≤30mKで詳細かつ鮮明な画像を提供し、微妙な温度差を確実に検出します
- 簡素化された開発、迅速な統合- 複数の光学レンズ オプション、MIPI CSI 画像出力インターフェイス、シリアル ポート/I2C 経由の制御による RAW および YUV 画像データ出力
製品仕様
| モデル | iTL1208 |
| 敏感な素材 | VOx |
| 解決 | 1280×1024 |
| ピクセルサイズ | 8μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤30mK |
| デジタルフレームレート | 25/30Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフトウェア | モジュール制御とビデオ表示 |
| 標準外部インターフェース | 34Pin_Connector インターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/I2C |
| デジタルビデオインターフェース | MIPI-CSI |
| 供給電圧 | 4.5-5.5V |
| 標準的な消費電力 | 1W |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | 固定焦点アサーマル: 5/10/12/17/25/35mm |
産業用途
iTL1208 熱画像モジュールは、森林消防、電力保守、太陽光発電検査、セキュリティ監視、ウェアラブル デバイス、ポータブル デバイスなどの分野で使用できます。
当社のサービス
- 製品のカスタマイズ:業界固有の要件を満たすように構成を調整し、アルゴリズムを適応させる
- オンサイト技術サポートとトレーニング:主要な顧客に実践的なシステム設定と運用トレーニングを提供する
- 新しい製品と市場のための共同イノベーション:顧客と協力して革新的な赤外線アプリケーション ソリューションを共同開発する
よくある質問
赤外線熱画像とは何ですか?
自然界では、温度が絶対零度（-273℃）よりも高いすべての物体は赤外線を放射することができます。赤外線カメラ検出器を使用してターゲット自体と背景の間の赤外線放射温度差を測定することにより、さまざまな赤外線画像 (熱画像とも呼ばれます) を取得できます。
赤外線検出器はどのように機能するのですか?
ターゲットから放出された赤外線が熱検出器の感知範囲に入り、赤外線検出器がさまざまな強度の放射線信号を対応する電気信号に変換し、増幅とビデオ処理を通じて肉眼で観察できる赤外線画像を形成します。
冷却型赤外線検出器の利点は何ですか?
冷却された赤外線焦点面検出器は、検出器デュワークーラー (ddc) によって提供される低温で動作します。感度が高く、非冷却赤外線検出器よりも微妙な温度差を識別できます。 10キロメートル以上離れた非常に長距離の物体を検出、識別、認識できます。冷却検出器の構造は非常に複雑であるため、非冷却検出器に比べて比較的高価になります。
