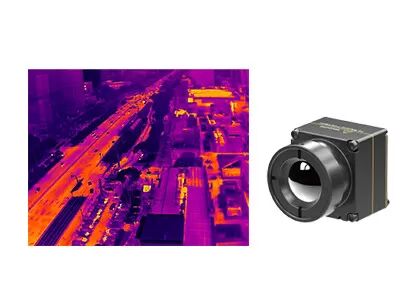

放射性冷却されていない熱画像モジュール 640x512 ドローンのためのスペクトル範囲 8~14μm
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612/R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7w |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mk | フレームレート | 30Hz |
| ハイライト | 放射非冷却の赤外線画像モジュール,無人機の非冷却の赤外線画像モジュール,熱カメラの中心14um |
||
製品の説明
TWIN612 熱画像モジュール
無人機用放射性無冷却640×512 12μm熱画像モジュール
製品説明
iTL612R赤外線カメラコアは,赤外線熱検出器640x512 / 12μmウェーファーレベルパッケージ (WLP) を統合している.これは 8から14μmのスペクトル範囲の無人機のための冷却されていないLWIR放射能熱画像モジュールです.
iTL612熱カメラモジュールは,鋭く鮮明な画像表示,コンパクトなサイズ,低コストを備えています.完全に最適化されたSWaPに指向しています.iTL612R冷却されていない熱モジュールは,限られたスペースで赤外線システム統合のための信頼できるソリューションを提供します.そのコンパクトな構造は,同じ仕様のモジュールのトップレベルに達しました.また,工業用温度測定のために -20 °C~550 °Cの測定範囲でオプションの温度測定機能があります..
iTL612熱モジュールは 予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察 の 調査森林火災予防 都市安全など
主要な特徴
コンパクト&軽量 デザイン
サイズ: 21mm×22.3mm×27.3mm (9.1mmレンズ付き)
体重: 20.8g±1.5g (9.1mmレンズ付き)
• 低電力消費 0.7W まで
鮮明 な 画像 と 精密 な 放射線 測定
• 全新画像処理アルゴリズム:NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK をサポートする
• 地域,点,同熱温度測定をサポート
簡単に統合するための様々なインターフェース
• DVP/LVDS/USB2.0インターフェイス,RAW/YUV画像データ出力,シリアルポート制御
製品仕様
| モデル | ITL612/R |
| IR検出器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル範囲 | 8~14μm |
| 典型的なNETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 開始時間 | 5s |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 騒音処理 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気仕様 | |
| 標準的な外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS,男性) |
| USB拡張板 | タイプC |
| 通信インターフェース | RS232-TTL/USB20 |
| デジタルビデオインターフェース | CMOS8/USB20 |
| 供給電圧 | 3.3V±0.1V VDC |
| 典型的な電力消費量 | 0.7W |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,0°C~550°C;カスタマイズと拡張をサポート |
| 温度測定の精度 | ±3°C以上または ±3% (@23°C±3°C) |
| 地域温度測定 | 出力地域温度のサポート最大,最小,平均値 |
| SDK | Windows/Linux/ARM をサポート; ビデオ ストリーム 解析 と 灰色 から 温度 に 変換 を 達成 |
| 身体 的 な 特徴 | |
| サイズ (mm) | 21×22.3×27.3 (9.1mmレンズ) |
| 体重 | 20.8g±1.5g (9.1mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms,3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| オプションレンズ | 固定焦点アテラル:9.1mm |
産業用用途
iTL612/R熱画像モジュールは,UAVのペイロードとウェアラブルデバイスに統合され,予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察調査,救助,森林火災予防,都市安全など.
冷却した冷却されていない赤外線検出器
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越した業績
クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よくある質問
1焦点平面配列赤外線検出器はどの産業で使用されていますか?
赤外線焦点平面検出器は熱画像システムのコアコンポーネントであり,物体の赤外線情報を検出,識別,分析する鍵です.交通における幅広い用途があります検査,セキュリティ監視,気象学,医療,その他の産業.
2冷却された&冷却されていない赤外線焦点平面検出器の特徴は何ですか?
赤外線焦点平面検出器は,冷却された赤外線焦点平面検出器と冷却されていない赤外線焦点平面検出器に分けることができる.冷却赤外線検出器は,低温真空環境で高い感度で動作し,より微妙な温度差を区別することができます冷却されていない赤外線焦点平面検出器は冷凍環境を必要とせず,室温で動作できます.
