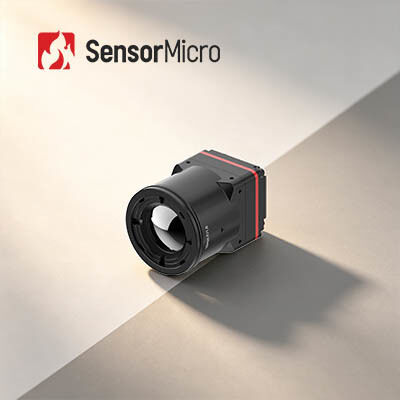

HD 1280x1024 解像度 熱画像モジュール 8μm ピクセルサイズと 30mK 精密検出のための熱感度
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | LC、T/T |
商品の詳細
| 典型的なNETD | ≤30mK | 消費電力 | 1W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | フレームレート | 25/30Hz |
| ピクセルピッチ | 12μm | 解決 | 1280x1024 |
| ハイライト | 無人機の赤外線画像モジュール640x512,産業赤外線画像モジュール12uM,サーモグラフィーのLwirのカメラの中心 |
||
製品の説明
HD熱画像モジュール 1280x1024/8μm 森林火災対策用
製品概要
iTL1208は,SWaPに敏感なモバイルアプリケーションのために特別に設計された高統合8μmメガピクセル赤外線カメラコアである. 22.6×22.6×34.5mmのコンパクトな寸法で,重さはわずか35mmである.7g 12mmレンズで, 1280×1024 HD 熱画像と 30mK 高熱感度を提供する. MIPI CSI インターフェース,RAW / YUV 双重出力,シリアル / I2C コントロール,この簡単に統合できるモジュールは,ハンドヘルドに最適ですセキュリティ,産業,消防,救助用熱画像機器
主要な特徴
超 軽量 な デザイン
- コンパクトサイズ 22.6×22.6×34.5mm 体重 34.5g (12mmレンズを含む)
- クラスの中で最も高い統合レベルです
高い 感度,精密 な 検出
- 1280×1024の解像度を持つ8μm超小ピクセルサイズで,細かい詳細と明確な画像を提供します.
- 典型的なNETD ≤ 30mK,微妙な温度差の信頼性のある検出が可能
簡素化開発,迅速な統合
- 多様なアプリケーション要件を満たすための複数の光学レンズオプション
- MIPI CSI 画像出力インターフェースをサポート
- RAWとYUV画像データ出力,シリアルポート/I2Cによる制御
製品仕様
| モデル | ITL1208 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 1280×1024 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| PC ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/I2C |
| デジタルビデオインターフェース | MIPI-CSI |
| 供給電圧 | 4.5-5.5V |
| 典型的な電力消費量 | 1W |
| メカニカル | |
| サイズ (レンズを含む) | 5mmのレンズで: 22.6mm×22.6mm×50mm (レンズの外径 Φ37mm) 10mmのレンズで: 22.6mm×22.6mm×45.3mm (レンズの外径 Φ33mm) 12mmのレンズで: 22.6mm×22.6mm×34.5mm (レンズの外径 Φ26.6mm) 17mmのレンズで: 22.6mm×22.6mm×35.4mm (レンズの外径 Φ27mm) 25mmのレンズで: 22.6mm×22.6mm×44.2mm (レンズの外径 Φ33mm) 35mmのレンズで: 22.6mm×22.6mm×50.9mm (レンズの外径 Φ43.2mm) |
| 体重 (レンズを含む) | 85.5±4.5g (5mmのレンズで) 70.5±3.6g (10mmのレンズで) 35.7±2g (12mmのレンズで) 40.7±2.1g (17mmのレンズで) 71.0±3.6g (25mmのレンズで) 110±5.5g (35mmのレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 5/10/12/17/25/35mm |
産業用用途
iTL1208熱イメージングモジュールは 森林消防,電力維持,太陽光発電の検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどの分野で使用できます.
パーソナライズされたサービス
- 商品のカスタマイズ:設定を調整し,アルゴリズムを業界特有の要件を満たすために調整する
- 現場技術支援と訓練:主要顧客に実用的なシステム設定と運用訓練を提供
- 新しい製品と市場のための共同イノベーション:革新的な赤外線アプリケーションソリューションを共同開発するために顧客と協力
よく 聞かれる 質問
赤外線温度学とは?
温度測定は,物体の表面温度検出に基づいた,新しく効果的な非侵襲的な診断方法です.物体 から 放出 さ れる 赤外線 (IR) の 放射 は,温度 分布 地図 の 形 で 記録 さ れ,視覚化 さ れ ます.
赤外線温度学 は 何 に 用い られ ます か
赤外線熱画像を用いて 家庭の検査や 構造的欠陥,電気的欠陥,機械的欠陥,人間と動物の生理学的変化などを 特定できます
赤外線熱写真の利点は?
非破壊的な試験では:
- 簡単にテストし,損傷なく迅速に対応する
- 費用を節約し,作業効率を高め,人材と機器の減価を減らす
- 人間の体内の隠れた問題を発見するのに非常に効率的です
- 放射線や痛みがなく100%安全です
- 早期の健康診断のための理想的なツール
