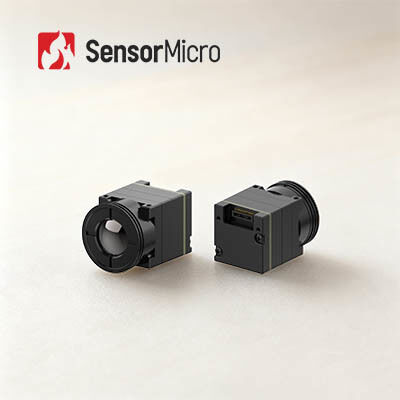

冷却されていない640×512 熱カメラモジュール 12μm ドローン用の典型的なNETD 40mk
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612/R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mK | フレームレート | 30Hz |
| ハイライト | 非冷却640x512熱カメラ モジュール,無人機の熱カメラ モジュール12uM,NETD 40mkの無人機の熱カメラ |
||
製品の説明
TWIN612 熱画像モジュール
無人機用の冷却されていない640x512熱カメラモジュール 12μM 典型的なNETD≤40mk
製品説明
iTL612R赤外線カメラコアは,赤外線熱検出器640x512 / 12μmウェーファーレベルパッケージ (WLP) を統合している.これは 8から14μmのスペクトル範囲の無人機のための冷却されていないLWIR放射能熱画像モジュールです.
iTL612熱カメラモジュールは,鋭く鮮明な画像表示,コンパクトなサイズ,低コストを備えています.完全に最適化されたSWaPに指向しています.iTL612R冷却されていない熱モジュールは,限られたスペースで赤外線システム統合のための信頼できるソリューションを提供します.そのコンパクトな構造は,同じ仕様のモジュールのトップレベルに達しました.また,工業用温度測定のために -20 °C~550 °Cの測定範囲でオプションの温度測定機能があります..
iTL612熱モジュールは 予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察 の 調査森林火災予防 都市安全など
主要な特徴
コンパクト&軽量 デザイン
サイズ: 21mm×22.3mm×27.3mm (9.1mmレンズ付き)
体重: 20.8g±1.5g (9.1mmレンズ付き)
• 低電力消費 0.7W まで
鮮明 な 画像 と 精密 な 放射線 測定
• 全新画像処理アルゴリズム:NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK をサポートする
• 地域,点,同熱温度測定をサポート
簡単に統合するための様々なインターフェース
• DVP/LVDS/USB2.0インターフェイス,RAW/YUV画像データ出力,シリアルポート制御
製品仕様
| モデル | ITL612/R |
| IR検出器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル範囲 | 8~14μm |
| 典型的なNETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 開始時間 | 5s |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 騒音処理 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気仕様 | |
| 標準的な外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS,男性) |
| USB拡張板 | タイプC |
| 通信インターフェース | RS232-TTL/USB20 |
| デジタルビデオインターフェース | CMOS8/USB20 |
| 供給電圧 | 3.3V±0.1V VDC |
| 典型的な電力消費量 | 0.7W |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,0°C~550°C;カスタマイズと拡張をサポート |
| 温度測定の精度 | ±3°C以上または ±3% (@23°C±3°C) |
| 地域温度測定 | 出力地域温度のサポート最大,最小,平均値 |
| SDK | Windows/Linux/ARM をサポート; ビデオ ストリーム 解析 と 灰色 から 温度 に 変換 を 達成 |
| 身体 的 な 特徴 | |
| サイズ (mm) | 21×22.3×27.3 (9.1mmレンズ) |
| 体重 | 20.8g±1.5g (9.1mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms,3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| オプションレンズ | 固定焦点アテラル:9.1mm |
産業用用途
iTL612/R熱画像モジュールは,UAVのペイロードとウェアラブルデバイスに統合され,予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察調査,救助,森林火災予防,都市安全など.
会社プロフィール
SensorMicroは世界有数の赤外線検出器メーカーであり サービスプロバイダーです熱イメージング検出器の高性能を世界中の顧客に提供し,専門的なアプリケーションの経験を共有します.
SensorMicroは,高度な赤外線検出器,カメラコア, モジュールを提供しています.私たちの製品は,様々なシステムにシームレスに統合され,業界全体で次世代の画像とセンサーアプリケーションを可能にします..
センサー マイクロ検出器は,温度測定,セキュリティと監視,個人視力,自動車および消費者用赤外線製品に広く使用されています.SensorMicro の量産能力により,既存の市場と新興市場からの需要を満たすことができます..
よくある質問
1低照明,活性IRと熱画像の違いは何ですか?
低照明は自然光を必要とし,弱い自然光画像を画像強化器で強化された電子画像に変換する.
アクティブIRは赤外線を活発に放出し,標的から反射される赤外線を利用する.隠蔽力は非常に低い.
熱画像は光を必要とせず,対象物と現場,または物体の異なる部分の間の赤外線放射線の違いを検出する受動的な赤外線夜間ビジョンです.周囲の照明条件の変化の影響を受けない霧,雨,その他の厳しい環境でも
2熱画像を遮断できる?
しかし赤外線は壁を貫くことができず ガラスは赤外線を遮断します熱画像を遮るためにガラスや壁の裏に隠すことができます.
