スマートな育成のための非冷却LWIR 640x512/12μmの赤外線画像モジュール
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 640x512 / 12μm | 典型的なNETD | ≤40mK |
---|---|---|---|
スペクトル領域 | 8~14μm | サイズ | 25.4×25.4×27.4 (9.1mmレンズと) |
温度較差 | -20℃~+550℃ (カスタマイズ可能な) | 温度の正確さ | ±3℃か±3% |
ハイライト | 640x512 LWIRの赤外線画像モジュール,スマートな育成LWIRの赤外線画像モジュール |

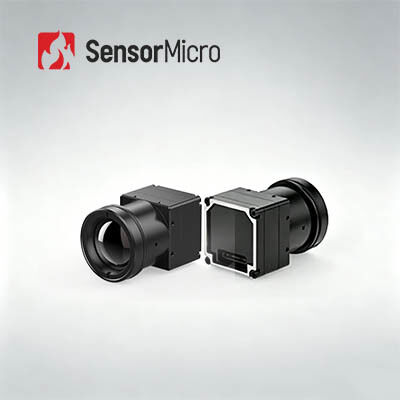

スマートな育成のための非冷却LWIR 640x512/12μMの赤外線画像モジュール
COIN612Rは商業無人の航空ビヒクル(drones/UAV)のために設計されている赤外線画像システムが付いている現実的な赤外線カメラである。それは小さく空気およびグラウンド・コンディションの全天候用監視を実現するために軽いUAVsに容易に統合することができる重量のライト。
COIN612Rの赤外線カメラの中心は640x512/12μmのウエファーの水平なパッケージ(WLP)の赤外線熱探知器を統合する。それは鋭く、ぱりっとしたイメージの提示、小型および安価で特色になる。この熱カメラ モジュールにまた産業温度の測定のための-20℃~550 ℃からの測定の範囲との任意thermographic機能がある。
- 小型サイズ
- ライト級選手
- 典型的なNETD≤40mk
- 良質のイメージ
- 低い電力の消費
- 急速な開発及び統合
モデル | COIN612/R |
IRの探知器の性能 | |
敏感な材料 | バナジウム酸化物 |
決断 | 640×512 |
ピクセル ピッチ | 12μm |
スペクトル領域 | 8μm ~14μm |
典型的なNETD | ≤40mK |
画像処理 | |
フレーム率 | 25Hz/30Hz |
始動時間 | 5s |
アナログのビデオ | PAL/NTSC |
デジタル ビデオ | RAW/YUV/BT656 |
イメージのアルゴリズム | 不均等の訂正(NUC) 3D騒音低減(3DNR) 第2騒音低減(DNS) ダイナミック レンジの圧縮(DRC) 輪郭強調(EE) |
デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 (YUVの出力) |
画像表示 | 黒く熱く/白熱/擬似色 |
PCソフトウェア | |
ICCソフトウェア | モジュール制御及びビデオ・ディスプレイ |
電気指定 | |
標準的な外部インタフェース | 50Pin_HRS:DF40C-50DP-0.4V (51)、(HRSの男性) |
USBの拡張ボード | タイプC |
通信用インタフェース | TTL-232/USB2.0 |
デジタル ビデオ インターフェイス | CMOS8/CMOS16/LVDS/USB2.0 |
供給電圧 | 4~5.5V |
典型的なパワー消費量 | 0.9W |
温度の測定 | |
実用温度範囲 | -10℃~+50℃ |
温度の測定の範囲 | -20℃~150℃、0℃~550℃ (サポート拡張及びカスタム化) |
温度の測定の正確さ | ±3℃か±3%のより大きい |
地方温度の測定 | 出力地方温度のサポート最高の、最低および平均値 |
SDK | Windows/Linux/ARM;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい |
物理的特性 | |
サイズ(mm) | 25.4×25.4×27.4 (9.1mmレンズと) 25.4×25.4×39.5 (13mmレンズと) 25.4×25.4×38.3 (19mmレンズと) |
重量 | 27g±2g (9.1mmレンズと) 40g±2g (13mmレンズと) 41g±2g (19mmレンズと) |
環境の適応性 | |
操作の温度 | -40°C | +70°C |
保管温度 | -45°C | +85°C |
湿気 | 5%~95%、不凝縮 |
振動 | 任意振動5.35grmsの3軸線 |
衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
証明書 | ROHS2.0/REACH |
光学 | |
任意レンズ | Athermal固定焦点:9.1mm/13mm/19mm |
保護レベル | IP67評価(前部表面) |
UAVのためのCOIN612Rの熱カメラは電力の点検、光起電点検、環境保護の検出、科学研究、空中写真、警察の捜査、災害救助及び救助、森林火災の防止、都市安全等に使用することができる。
1. 擬似色は何であるか。
擬似色はまた、偽色を呼んだ、目的の熱配分は赤外線赤外線画像システムによって視覚映像に変形し、灰色水平なか擬似色のモニターに表示することができる。従って目的の温度の配分は得ることができる。それをもっと簡単にするためには人々が温度差を表す偽色を使用して容易に熱イメージを分析することができる視覚では表されるように。
2. 何擬似色の缶GSTの赤外線画像モジュールは提供か。
- 白熱
- 溶岩
- Ironbow
- 熱い鉄
- 医学
- 北極
- Rainbow1
- Rainbow2
- 猛烈
- 白熱
