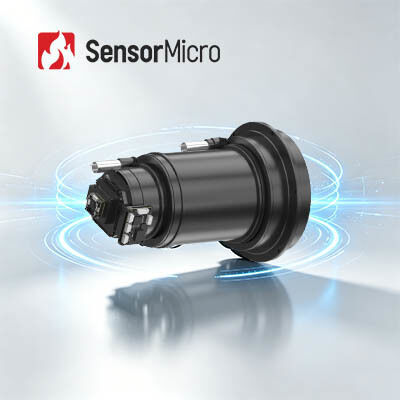

安全・監視におけるシャッターなしの操作のために,解像度1280x1024とピクセルサイズ12μmの冷却されていない熱カメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| フレームレート | 25Hz/30Hz/50Hz | スペクトル範囲 | 8～14μm |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | 電源電圧 | 2.7V～5.3V |
| ハイライト | 12uM非冷却の熱カメラ モジュール,RoHSの保証熱カメラ モジュール,熱カメラの中心を監察する1280x1024 |
||
製品の説明
非冷却 HD サーマル カメラ モジュール 1280x1024 12μm セキュリティおよび監視用
製品概要
iSE1212 非冷却サーマル カメラ コアは、サーマル イメージング ディテクタと赤外線モジュールの設計、製造、販売、マーケティングを専門とする SensorMicro によって開発されました。
この赤外線熱モジュールは、最大 1280x1024 ピクセルの高解像度熱画像を提供し、細部まで明らかにします。 12μm のピクセルサイズの縮小により、優れた空間解像度が提供され、同じミッション範囲を達成するために光学レンズの焦点を短くすることが可能になります。
iSE1212 赤外線サーマル コアは多用途で、昼、夜、視界不良、あらゆる気象条件をカバーする視覚情報ソリューションを備えています。
主な特長
- 滑らかなビジュアルを備えた高解像度のイメージング:スムーズで遅延のないパフォーマンスでメガピクセルの熱画像を実現します。より広い視野、より広い角度範囲、より長い検出範囲、そして強化された詳細を提供します。
- シャッターレス動作による静かなパフォーマンス:使用中にシャッターの調整が不要なため、従来の設計でよく見られた画像の途切れが解消されます。サイレント操作により、ターゲットによる検出を回避できます。
- 豊富な機能と統合性:超解像度アルゴリズム、ピクチャーインピクチャー、カスタマイズ可能なOSD、スリープモード、ワンクリックキャリブレーション、およびさまざまなMicro OLEDディスプレイとの互換性をサポートします。幅広い光学レンズや拡張コンポーネントと互換性があり、二次開発が容易で柔軟なシステム統合が可能です。
製品仕様
| モデル | iSE1212 | |
| IR検出器インジケーター | ||
| 敏感な素材 | VOx | |
| 解決 | 1280×1024 | |
| ピクセルサイズ | 12μm | |
| スペクトル応答 | 8μm～14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 有効画素数 | 1280×1024 | |
| デジタルフレームレート | 25Hz/30Hz/50Hz | |
| 起動時間 | 7秒 | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターレス | サポートされています | |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) | |
| 画像の方向 | 水平/垂直/斜め | |
| デジタルズーム | 1倍/2倍/4倍/8倍 | |
| 画像の明るさ | 自動/手動 | |
| 画像のコントラスト | 自動/手動 | |
| 補償モード | マニュアル | |
| レチクル | サポートされています | |
| システム機能 | ||
| スリープモード | サポートされています | |
| メニュー設定 | カスタマイズ可能 | |
| メニュー言語 | 中国語 / 英語 | |
| オフセットキャリブレーション | サポートされています | |
| キーパッド | ≥4(ボタン機能カスタマイズ可能) | |
|
OLEDの駆動
|
I2C、16ビット/24ビットパラレルポート、datavalidおよびその他のドライブ画面信号をサポート
ダイレクトドライブマイクロOLED MDP03/マイクロOLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
MIPI ディスプレイ信号をサポートし、IBOE VX039FHP-NH4 画面を直接駆動できます。
|
|
| パソコンソフト | ||
| コンピュータソフトウェア | モジュール制御とビデオ表示 | |
| 電気 | ||
|
標準外部インターフェース
|
50ピン：BP040SB-50-0114-B-R0
|
|
| 通信インターフェース | TTL-232/USB | |
| デジタルビデオインターフェース | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| 拡張コンポーネント | USB3.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V～5.3V | |
| 標準的な消費電力 | 1.2W@25Hz@23±3℃ | |
| メカニカル/レンズ | ||
| 裸コアサイズ(mm) | 38×39×28 | 68×69×30.2 |
| 裸芯重量(g) | 65±3 | 88.5±3 |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm | 固定焦点アサーマル: 50mm/100mm 電動レンズ: 75mm/100mm/150mm 連続ズーム：15～100mm / 25～75mm / 28～90mm / 30～180mm / 25～225mm / 30～300mm |
| シャッター部品 | オプション | |
| 保護レベル | IP67(フロントレンズ) | |
| 環境適応力 | ||
| 動作温度 | -40℃～+70℃ | |
| 保管温度 | -45℃～+85℃ | |
| 湿度 | 5%～95%、結露なきこと | |
| 振動 | 5.35g、ランダム振動、3軸 | |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 | 500g@1ms |
| 認証 | ROHS2.0/リーチ | |
産業用途
iSE1212 赤外線イメージング モジュールは、セキュリティと監視、屋外、消防と救助、法執行と救助、ADAS、UAV ペイロードなどで広く使用されています。
IR検出器ソリューション
よくある質問
疑似カラーとは何ですか?
擬似カラーは偽カラーとも呼ばれ、赤外線熱画像システムを通じて物体の熱分布を視覚的な画像に変換し、グレー レベルまたは擬似カラーでモニターに表示します。これにより、物体の温度分布を得ることができます。熱画像の視覚的分析を容易にするために、温度差を表す疑似カラーが使用されます。
当社の熱画像モジュールは何色の疑似色を提供できますか?
当社の熱画像モジュールは、次の疑似カラー オプションを提供します。
- ホワイトホット
- 溶岩
- アイアンボウ
- ホットアイロン
- 医学
- 北極
- レインボー1
- レインボー2
- レッドホット
- ホワイトホット
