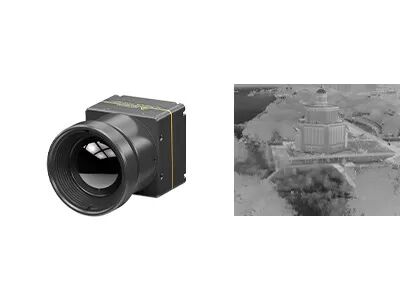

640x512/12μm ドローン用赤外線カメラモジュール 電力インフラ点検用
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | COIN612R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 / 12μm | 典型的なNETD | ≤40mk |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | サイズ | 21x22.3x15.6 (9.1mmレンズ付き) |
| 温度範囲 | -20℃~+550℃ （カスタマイズ可能な） | 温度精度 | ±3°Cまたは ±3% |
| ハイライト | 12um無人機の赤外線カメラ モジュール,点検無人機の赤外線カメラ モジュール |
||
製品の説明
ドローン用赤外線カメラモジュール
製品説明
COIN612Rは無人機用の放射能熱カメラで,産業検査,技術診断,予測保守などで広く使用できます.これは冷却されていないLWIR赤外線カメラで,スペクトル範囲は8から14μmです..
COIN612R赤外線カメラコアは640x512 / 12μmのウェーファーレベルパッケージ (WLP) の赤外線熱検出器を統合している. 鋭く鮮明な画像表示,コンパクトサイズ,低コストが特徴である.この熱カメラモジュールは,産業用温度測定のために -20°C~550°Cの測定範囲でオプションの温度測定機能も備えています.
予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察の調査,救助,森林火災対策都市安全など
主要な特徴
- ミニサイズ: 21x22.3x15.6 (9.1mmレンズ)
- 軽量
- 典型的なNETD≤40mk
- 高品質の画像
- 低電力消費
- 急速な発展と統合
製品仕様
| モデル | コイン612/R |
| IR検出器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決議 | 640×512 |
| ピクセルピッチ | 12μm |
| スペクトル範囲 | 8μm~14μm |
| 典型的なNETD | ≤40mK |
| 画像処理 | |
| フレームレート | 25Hz/30Hz |
| 開始時間 | 5s |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 2Dノイズ削減 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| デジタルズーム | 1~8X連続ズーム,ステップサイズ 1/8 (YUV出力) |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気仕様 | |
| 標準的な外部インターフェース | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS,男性) |
| USB拡張板 | タイプC |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | CMOS8/CMOS16/LVDS/USB2.0 |
| 供給電圧 | 4~5.5V |
| 典型的な電力消費量 | 0.9W |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~150°C,0°C~550°C (サポート拡張&カスタマイズ) |
| 温度測定の精度 | ±3°C以上または ±3%以上 |
| 地域温度測定 | 出力地域温度のサポート最大,最小,平均値 |
| SDK | Windows/Linux/ARM; ビデオストリーム分析と灰色から温度への変換を達成 |
| 身体 的 な 特徴 | |
| サイズ (mm) | 25.4×25.4×27.4 (9.1mmレンズ) 25.4×25.4×39.5 (13mmレンズ) 25.4×25.4×38.3 (19mmレンズ) |
| 体重 | 27g±2g (9.1mmレンズで) 40g±2g (13mmレンズで) 41g±2g (19mmのレンズで) |
| 環境 に 適応 する | |
| 操作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -45°C ~ +85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動 5.35gms 3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| オプションレンズ | 固定焦点アテラル:9.1mm/13mm/19mm |
| 保護レベル | IP67 評価 (前面) |
産業用用途
UAV用のCOIN612R熱カメラは 電源検査,光伏検査,環境保護検知,科学研究,航空写真,警察の調査森林火災防止,都市安全など
わたしたち に つい て
SensorMicroはシンプルで強力な信念で 創立されました 革新は現実のニーズに 応えるべきです
センサーマイクロは 人やシステムに 表面のパターンや問題 そして潜在の可能性を 見つける力を 与えてくれます
見えない熱を目に見える現実に変えることで 産業がより賢明な決断をし 最も重要なものを保護し 複雑さを明確に操作できるよう 支援しています
自作で顧客を第一に考えるという主張は センサマイクロの成長の秘訣となりましたセキュリティから あらゆる面で 攻撃を進めています消防,産業検査,医療,機械ビジョン環境モニタリングとカーボンニュートラル性の重要な側面に協力する人生の点をつなぐ
私たちは赤外線技術企業以上のもので 持続可能な倫理的で人間中心の未来を 築くことを目指す人々のコミュニティです創出するイノベーションのピクセルは 保護する約束です権力を与え 奉仕する
よくある質問
1偽色とは?
偽色とも呼ばれます物体の熱分布は赤外線熱画像システムによって視覚的な画像に変換され,モニターに灰色レベルまたは偽色で表示されます.対象物の温度分布が得られます.人々が簡単に熱画像を視覚的に分析できるように,それは温度差を表す偽色の使用で表現されています.
2センサーマイクロ熱画像モジュールは どれだけの偽色を提供できますか?
- ホワイトホット
- ラバ
- アイアンボウ
- 熱い鉄
- 医療
- 北極
- レインボー1
- レインボー2
- レッド・ホット
- ホワイトホット
