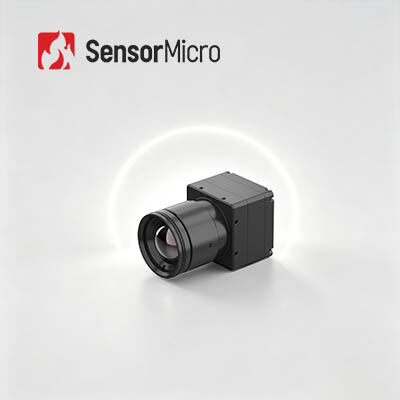

LWIR VOx ラジオメトリカル熱画像モジュール 640x512/12μm 産業用ビジョン用
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612RG2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.65W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| NETD | ≤25mK/F1.0/25℃ | フレームレート | 25Hz/30Hz |
| ハイライト | VOx熱画像モジュール,12μm LWIRサーマルイメージングモジュール,LWIR VOxサーマルイメージングモジュール |
||
製品の説明
産業用ビジョン用 LWIR VOx 放射熱画像モジュール 640x512/12µm
製品概要
COIN612RG2 は、産業用アプリケーション向けに設計された高性能小型赤外線温度測定カメラコアです。 640*512 の高解像度 ApexCore 検出器を搭載し、NETD≤25mK の超鮮明な熱画像と、±2°C または ±2% の精度の正確な温度測定を実現します。超小型、軽量設計、低消費電力なので、さまざまなインテリジェントデバイスへの組み込みに最適です。二次開発の困難を最小限に抑えながら複数のインターフェイスとカスタマイズ可能なレンズをサポートするこのモジュールは、産業用サーモグラフィー、プロセス制御、インテリジェント製造アプリケーションに最適です。
主な特長
- 包括的な機能:NETD≤25mKのApexCoreウェハレベル赤外線検出器を使用して開発
- 高度な画像処理:広く使用されている FPA と高度なアルゴリズムを組み合わせて画質を向上させます
- 正確な温度測定:最大 ±2°C または ±2% の精度、カスタマイズ可能な拡張機能により -20°C ～ 150°C および 100°C ～ 550°C の範囲をサポート
- コンパクトなデザイン:寸法：25.4*25.4*15.7mm、重量：15±1g
- 低消費電力:≤0.65Wの標準消費電力
- 複数の構成:多様なアプリケーション要件を満たすオプションの光学レンズ
- 柔軟なインターフェース:USB2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート
- 多彩なデータ出力:シリアルポート制御によるRAW/YUV/TMP画像データ出力
製品仕様
| モデル | コイン612RG2 |
|---|---|
| IR検出器インジケーター |
敏感な素材:VOx 解決：640*512 ピクセルサイズ:12μm スペクトル応答:8μm～14μm 典型的な NETD:≤25mK/F1.0/25℃ |
| 画像処理 |
デジタルフレームレート:25/30Hz 起動時間:6秒 アナログビデオ:パル/NTSC デジタルビデオ:RAW/YUV422/TMP 画像アルゴリズム:不均一性補正 (NUC)、3D ノイズ低減 (3DNR)、2D ノイズ抑制 (DNS)、ダイナミック レンジ圧縮 (DRC)、エッジ強調 (EE) 画像表示:10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| 電気 |
標準外部インターフェース:50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) USB拡張ボード:USB3.0/USB2.0/VPC/USB2.0&VPC 通信インターフェース:TTL-232/USB2.0 デジタルビデオインターフェース:DVP8/DVP16/USB2.0/BT.656/LVDS 供給電圧:4.5～5.5V 通常の消費電力:0.65W |
| 温度測定 |
動作温度:-10℃～+50℃ 温度測定範囲:-20℃〜150℃、100℃〜550℃;カスタマイズと拡張をサポート 温度測定精度:±2℃または±2%（どちらか大きい方） 部分温度測定:温度測定エリアの最大値、最小値、平均値の出力をサポート SDK:Android/Windows/Linux;ビデオストリームの分析とグレーから温度への変換を実現 |
| 機械式 |
ベアコアサイズ:25.4×25.4×15.7mm ベアコア重量:15±1g |
| 環境適応力 |
動作温度:-40℃～+70℃ 保管温度:-45℃～+85℃ 湿度:5%～95%、結露なきこと 振動：5.35grms、ランダム振動、3軸 インパクト：半正弦波、40g/11ms、衝撃方向3軸、6方向 認証：ROHS2.0/リーチ |
| 光学レンズ |
光学レンズ:固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm 保護レベル:IP67 (フロントレンズ) |
産業用途
COIN612RG2 熱画像モジュールは、サーモグラフィー、産業用ビジョン、消防および救助、セキュリティ監視、屋外観察、マシン ビジョン、家庭用電化製品、および関連分野に適用されます。
よくある質問
疑似カラーとは何ですか?
擬似カラーは偽カラーとも呼ばれ、赤外線熱画像システムを通じて物体の熱分布を視覚的な画像に変換し、グレー レベルまたは擬似カラーでモニターに表示します。これにより、物体全体の温度分布を視覚化できます。熱画像の解析を容易にするために、温度差を表す擬似カラーを視覚的表現に使用します。
GST サーマル イメージング モジュールでは、いくつの疑似カラー オプションが提供されますか?
このモジュールには、ホワイト ホット、溶岩、アイアンボウ、ホット アイアン、メディカル、アークティック、レインボー 1、レインボー 2、レッド ホット、およびホワイト ホットの 10 個の疑似カラー オプションが用意されています。
