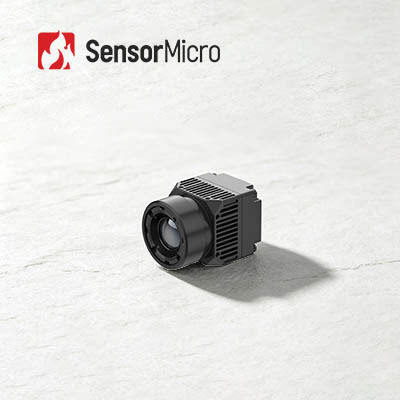

人体温度スクリーニング用 640×512解像度・8μmピクセルピッチ 非接触サーマルイメージングモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | RoHS2.0; Reach |
| モデル番号 | iHA608W |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.6W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25Hz |
| ハイライト | 非接触サーマルイメージングモジュール 17um,ISO9001 サーマルイメージングモジュール |
||
製品の説明

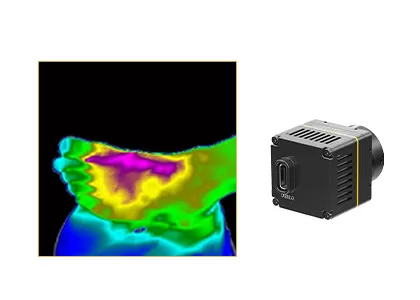

人体体温スクリーニング用非接触型熱画像モジュール 640×512 8μm
製品概要
iHA608W熱画像モジュールは、医療診断用途向けに特別に設計されています。独自開発のウェハレベルパッケージ（WLP）による640×512/8μm赤外線検出器を内蔵し、コンパクトな設計で統合コストを抑えられる医療グレードのサーマルモジュールです。あらゆるレベルの医療・ヘルスケア市場における開発を加速させ、熱画像技術をより身近なものにします。
高度な熱画像技術を活用することで、医療従事者は100%安全で放射線被曝のない、非侵襲・非接触の全身検査を実施でき、不要な追加検査手順を削減できます。本システムは身体の各部位の熱分布を素早く表示し、身体の異常の早期発見および診断を可能にし、より効果的で合理的な治療をサポートします。
主な特長
高精度測定、高精細な熱画像
- 最大±0.5℃の高精度を備えた、非接触体温測定専用の設計
- 医療グレードの光学レンズと専用の医療用画像処理アルゴリズムにより、クリアで詳細な画像を提供
コンパクト設計、軽量で容易な統合
- 小型画素ピッチの8μm ApexCore赤外線検出器を搭載し、コンパクトなフォームファクタを実現
- わずか21×21×31.5mmの寸法と25±2gの軽量設計で、小型機器への組み込みに最適
迅速な統合、容易な開発
- システム統合を効率化する標準化されたType-C + USB 2.0インターフェース
- 開発のハードルを下げる充実したWindows、Android、Linux対応SDK
製品仕様
| 型番 | iHA608W |
|---|---|
| 赤外線検出器仕様 | |
| 感度材料 | VOx |
| 解像度 | 640×512 |
| 画素ピッチ | 8μm |
| 応答波長 | 8μm～14μm |
| 標準NETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 医療/疑似カラー（擬似カラー） |
| PCソフトウェア | |
| コンピューターソフトウェア | モジュール制御＆映像表示 |
| 温度測定 | |
| 動作温度 | 10℃～+50℃ |
| 温度測定範囲 | 32℃～+42℃ |
| 温度測定精度 | ≤±0.5℃（2分間のウォームアップ後、周囲温度23±3℃、対象物32～42℃） |
| 測定距離 | 0.5m～5m；SDKによる複数距離の温度測定に対応 |
| SDK | Windows/Android/Linux SDKに対応、ビデオストリーム解析、モジュール制御、アレイ全体の温度測定、温度画像化、温度ウィンドウ設定、多彩な統合機能を実現 |
| 電気特性 | |
| 標準外部インターフェース | USB(TYPE-C) |
| 通信インターフェース | USB |
| デジタルビデオインターフェース | USB2.0 |
| 電源電圧 | 5V±0.5 |
| 標準消費電力 | 0.6W |
| 光学レンズ | |
| 焦点距離 | 4mm |
| レンズタイプ | 固定焦点アサーマル |
| F値 | 1 |
| 画角（水平×垂直） | 69.2°×55.4° |
| 構造・機構 | |
| サイズ（レンズ含む） | 21mm×21mm×31.5mm（4mmレンズ含む） |
| 重量（レンズ含む） | 25g±2（4mmレンズ含む） |
| 環境適応性 | |
| 動作温度 | -10℃～+50℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 耐振動性 | 5.35grms、ランダム振動、3軸 |
| 耐衝撃性 | 半波正弦波、40g/11ms、衝撃方向：3軸6方向 |
| 静電気放電（ESD） | 接触放電 6kV、気中放電 8kV |
| 認証 | |
| 環境認証 | ROHS2.0/REACH |
主な適用分野
iHA608Wサーマルモジュールは、現在および将来において、疾病スクリーニング、中医学理学療法、健康診断、リハビリテーション、および関連する医療分野で広く使用されることが期待されています。
カスタマイズサービス
- 製品カスタマイズ： 業界固有の要件に合わせて構成を調整し、アルゴリズムを適応
- オンサイト技術サポート＆トレーニング： 主要なお客様に対して実践的なシステムセットアップおよび運用トレーニングを提供
- 新製品・新市場の共同イノベーション： お客様と連携し、革新的な赤外線アプリケーションソリューションを共同開発
よくある質問（FAQ）
1. 赤外線熱画像（サーモグラフィ）とは何ですか？
赤外線熱画像とは、赤外線放射と熱エネルギーを利用して物体に関する情報を収集する手法です。対象物と周囲環境との放射差、および対象物自体の各部位における放射差に基づいて、シーンの各部位の放射変動を可視化し、それによってシーンの特徴を明らかにします。
2. 赤外線熱画像のメリットは何ですか？
- 完全な暗闇でも視認可能
- 迷彩・カモフラージュ下の識別
- 長距離検知
- 熱分布の検知
- 非接触温度測定
- 在室・人感検知
- その他多数
3. 赤外線熱画像の用途にはどのようなものがありますか？
温度測定と全天候型イメージングは、赤外線熱画像技術の2つの基本機能です。これらの技術をベースに開発された製品は、電力、セキュリティ・監視、工業製造、科学研究、医療、その他の伝統的分野で幅広く使用されています。
