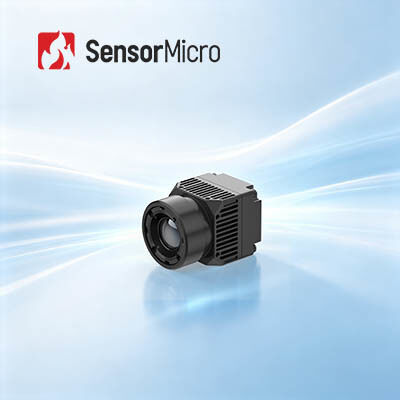

医療診断用、640x512解像度、8μmピクセルピッチ、非冷却赤外線カメラモジュール、代表NETD 30mK
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | RoHS; Reach |
| モデル番号 | iHA608W |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.6W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25Hz |
| ハイライト | 非冷却の赤外線カメラ モジュール,384x288非冷却の赤外線カメラ モジュール,典型的なNETD 50mkの熱カメラの中心 |
||
製品の説明
640x512/8μm 冷却されていない赤外線カメラモジュール 医療診断のための典型的なNETD 30mk
製品概要
モデルiHA608Wは,ApexCore 640 × 512の非冷却赤外線検出器を統合し,ピクセルピッチは8μmです.接触のないバイオメトリック温度測定のために最適に開発され,測定精度は ±0 に制御される.5°C. カスタムな医療画像処理ファームウェアが内蔵され,熱画像の粒度を最適化します.リアルタイムでの目標熱分布を再現し,測定された温度値の正しさと安定性を確保する.
8μmミニピクセルレイアウトにより,モジュールの体積と構造の寸法が大幅に削減される.C型ビデオ出力とUSB2を含むダブルインターフェース.0 システム統合サイクルを短縮するためにデータ通信が予約されています適用可能なシナリオは,臨床医療診断,集団疾患スクリーニング,畜産の温度測定,生物モニタリングのタスクを含む.
主要な特徴
精密 な 測定 方法,スムーズ な 画像
• 接触のない生物温度検出のために開発され,高度測定精度 ±0.5°C
• より鋭い熱画像を出すために医療用レンズと独占的な医療画像処理アルゴリズムとマッチ
簡単に統合するための超コンパクトモジュール
• モジュールの構造を小型化するために8μmApexCore小ピクセル赤外線検出器を採用
• 計測量は21×21×31.5mmで,重量は25±2gで制御され,様々なコンパクトデバイスに完璧に適合します
効率的なシステム統合と開発の複雑性の削減
• 標準型C型+USB2.0インターフェースによりより迅速な統合
• 開発作業を簡素化するために提供されているWindows / Android / Linux SDK
製品仕様
| モデル | iHA608W |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | ヴォックス |
| 決議 | 640×512 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm~14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 医療用色/偽色 |
| PC ソフトウェア | |
| ソフトウェア | モジュール制御&ビデオディスプレイ |
| 温度測定 | |
| 作業温度 | 10°C ~ +50°C |
| 測定範囲 | 32°C ~ +42°C |
| 測定精度 | ±0.5°C 2分間起動後 (目標温度範囲が32~42°C,環境温度は23±3°Cの場合) |
| 測定距離 | 0SDK を使って様々な距離での温度測定が可能になります |
| SDK | Windows/Android/Linux の SDK が利用可能 ビデオストリーム分析,モジュール制御,包括的な配列温度測定,温度イメージング,温度ウィンドウ設定,複数のデバイスの統合 |
| 電気 | |
| 標準的な外部インターフェース | USB (タイプC) |
| 通信インターフェース | USB |
| デジタルビデオインターフェース | USB2で0 |
| 供給電圧 | 5V±05 |
| 典型的な電力消費量 | 0.6W |
| 光学レンズ | |
| 焦点距離 | 4mm |
| レンズタイプ | 固定焦点アテルマ |
| ほら | 1 |
| FOV (H×V) | 69.2°×55.4° |
| 物理 的 な 尺度 | |
| サイズ (mm) | 21mm×21mm×31.5mm (4mmレンズ付き) |
| 体重 (g) | 25g±2 (4mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -10°C+50°C |
| 貯蔵温度 | -45°C+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| ショック | 半正弦波,40g/11ms,衝撃方向 3軸,6方向 |
| ESD | コンタクト放電: 6KV 空気放出: 8KV |
| 認証 | |
| 環境保護 | ROHS2.0/REACH |
産業用用途
iHA608W熱モジュールは 疾患スクリーニング,伝統的な中国医学 理学療法,健康診断,リハビリテーションなどで広く使用されると予想されています今も将来も.
製品ポートフォリオの利点
多様な製品ポートフォリオ
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越した業績
明確な画像,コンパクトなサイズ, 低電力消費,高い感度, 高い信頼性 - 幅広い環境課題下で動作するように設計されています.
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よく 聞かれる 質問
-
NETDとは?
NETDは"ノイズ同等温度差"を意味します熱画像検出器が画像内の熱放射線の非常に小さな違いを区別できる程度を測るものですNETDは通常,ミリケルビン (mK) で表される.通常,NETD値が低いほど,熱感度が高いことを示している. -
SWaP3とは?
SWaP3は,サイズ,重量,パワー,性能,価格を表します.赤外線産業の技術動向を示しています. -
DRIとは?
DRIは通常,熱画像システムの検出,認識および識別距離を指します.熱画像システムのパフォーマンスを判断するための重要なパラメータです.
