医療画像システム用 640x512 解像度 8μm ピクセルピッチ LWIR サーマルモジュール 赤外線カメラ
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | RoHS; Reach |
| モデル番号 | iHA608W |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.6W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25Hz |
| ハイライト | LWIRの熱モジュール384x288,LWIRの熱モジュール17um,医学LWIRの熱赤外線探知器 |
||
製品の説明
LWIR熱モジュール 640x512 8μm赤外線カメラ 医療画像システム
製品説明
iHA608Wは ApexCore 640×512 8μm トップ赤外線センサーを採用し 接触しない生物学的温度検査のために 設計されています鋭い熱画像を生成できる,正確な温度分布を表示し,安定した温度データを供給する. 8μm の小さなピクセルは,ユニット全体を小さくし,きれいにします. Type-C ビデオインターフェースと USB2 が付属しています.0 コミュニケーションポート 簡単で迅速な統合医療診断,健康検査,家畜の温度検査,および多くの関連産業にこのモジュールを適用できます.
主要な特徴
- 精密 な 温度 測定 と 精巧 な 画像 撮影
- 接触しない生物温度測定のために設計され,高精度 ±0.5°C
- 医療用レンズと 特殊な医療画像処理アルゴリズムで 鋭い熱イメージングを
- ミニチュア 形状 法子 & 簡単な 組み立て
- 超コンパクトな体構造を実現するために 8μm ApexCoreの小さなピクセル赤外線検出器の上に構築
- 21×21×31.5mmのコンパクトの寸法と 25±2gの軽量で,幅広いミニチュア装置と互換性がある
- 迅速な統合と面倒のない発展
- 標準化されたC型およびUSB2.0インターフェースは,より速いシステム統合をサポート
- 開発障害を軽減するために,Windows,Android,LinuxプラットフォームのSDKリソースが利用可能
製品仕様
| モデル | iHA608W |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | ヴォックス |
| 決議 | 640×512 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm~14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 医療用色/偽色 |
| PC ソフトウェア | |
| ソフトウェア | モジュール制御&ビデオディスプレイ |
| 温度測定 | |
| 作業温度 | 10°C ~ +50°C |
| 測定範囲 | 32°C ~ +42°C |
| 測定精度 | ±0.5°C 2分間起動後 (目標温度範囲が32~42°C,環境温度は23±3°Cの場合) |
| 測定距離 | 0SDK を使って様々な距離での温度測定が可能になります |
| SDK | Windows/Android/Linux の SDK が利用可能 ビデオストリーム分析,モジュール制御,包括的な配列温度測定,温度イメージング,温度ウィンドウ設定,複数のデバイスの統合 |
| 電気 | |
| 標準的な外部インターフェース | USB (タイプC) |
| 通信インターフェース | USB |
| デジタルビデオインターフェース | USB2で0 |
| 供給電圧 | 5V±05 |
| 典型的な電力消費量 | 0.6W |
| 光学レンズ | |
| 焦点距離 | 4mm |
| レンズタイプ | 固定焦点アテルマ |
| ほら | 1 |
| FOV (H×V) | 69.2°×55.4° |
| サイズ (mm) | 21mm×21mm×31.5mm (4mmレンズ付き) |
| 体重 (g) | 25g±2 (4mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -10°C+50°C |
| 貯蔵温度 | -45°C+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| ショック | 半正弦波,40g/11ms,衝撃方向 3軸,6方向 |
| ESD | コンタクト放電: 6KV 空気放出: 8KV |
| 認証 | |
| 環境保護 | ROHS2.0/REACH |
産業用用途

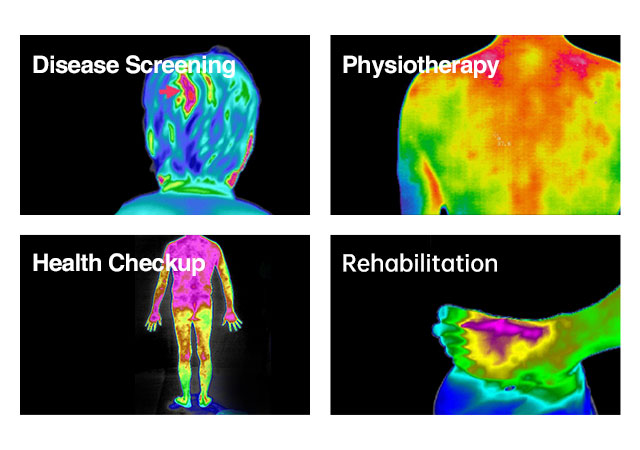

iHA608W熱モジュールは 疾患スクリーニング,伝統的な中国医学 理学療法,健康診断,リハビリテーションなどで広く使用されると予想されています今も将来も.
私たちの製品ライン
- 高い感度と優れた性能
- 赤外線産業における世界有数の技術
- 様々な赤外線検出器が利用可能
- 不同フォーマットとピクセルサイズで冷やされていないIR検出器
- 迅速な配送を保証する量産
- 年間生産能力が数百万もの検出器を生産する3つの生産ライン
よくある質問
1金属包装の赤外線検出器について
金属包装には金属管の殻,熱電冷却器 (TEC) と柱状のゲッターが使用されています.室温で動作する赤外線検出器のために,作業温度を安定させるためにTECは重要な役割を果たします熱画像センサーが濃い霧,雨,雪などといった極端な環境に適応する能力を向上させる.
しかし,その欠点はコストが高く,冷却されていない製品全体の総生産コストの60%以上を占め,生産サイクルが長くなるということです.このような包装方法は高級アプリケーション向けです.
2陶磁包装の赤外線検出器について
メタルパッケージと比べると,金属パッケージは梱包された検出器の体積と重量は大幅に減少します陶磁包装の場合,読み取り回路は自己調整作業温度機能を有し,TEC安定化は必要ありません.
3. ウェーファーレベルパッケージング
ウェーファーレベルのパッケージングは,ウェーファーレベルのサイズパッケージングとしても知られており,半導体産業における高度なパッケージング技術の重要な部分となっています.ウェーファーレベルパッケージング (WLP) は,MEMSウェーファー全体に直接高真空パッケージングを完了するプロセスです.単一の赤外線探知器を作るために書き,切断します. 切断する前に,ほとんどのまたはすべてのパッケージングとテスト手順を直接IR探知器のウエファーに実行します.小型の需要を満たす改善されたチップサイズパッケージです軽量で携帯可能で手持ちで 低価格で生産効率が高い
