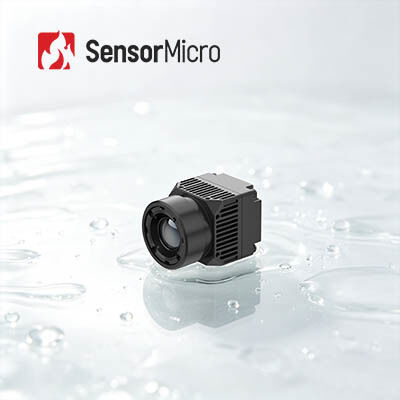

医療用熱画像スクリーニング用 640x512の解像度と 8μmのピクセルピッチのLWIR冷却されていない熱モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | RoHS2.0; Reach |
| モデル番号 | iHA608W |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.6W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25Hz |
| ハイライト | 医療用LWIR非冷却サーマルモジュール,非冷却サーマルモジュール 384x288,17μmサーマルイメージカメラモジュール |
||
製品の説明
医療用サーマル画像スクリーニング向け LWIR 非冷却サーマルモジュール 640x512 8μm
医療用サーマル画像スクリーニング向け LWIR 非冷却サーマルモジュール 640x512 8 μm
製品説明
医療用体温測定向けの高性能非冷却赤外線カメラコアをお探しですか？iHA608Wは、±0.5℃の測定精度で非接触体温測定専用に設計されたApexCore 640×512 8μm赤外線検出器を活用しています。カスタム医療用画像処理アルゴリズムにより、きめ細かな熱画像を描画し、温度分布を正確にマッピングして安定した温度測定データを出力します。8μmのピクセルサイズにより、全体の寸法と重量が小型軽量化されています。Type-CビデオポートおよびUSB2.0通信ポートを搭載し、サーマルコアはシームレスな統合をサポートします。主な用途には、医療診断機器、公共施設の健康スクリーニングステーション、家畜の体温検査などがあります。
主な特徴
- 高精度温度測定＆鮮明なサーマルイメージング
- 非接触の人体温度検知専用に設計、最大±0.5℃の高精度
- 医療品質の光学レンズと専用医療アルゴリズムの組み合わせによる鮮明な熱画像
- 小型・軽量の組み込み用サーマルコア
- ApexCore 8μm赤外線センサーにより機構設計の小型化を実現
- 寸法 21×21×31.5mm、重量 25±2g、小型医療機器への組み込みが容易
- ユーザーフレンドリーな統合とマルチプラットフォームSDK
- システム導入を迅速化する即座に使用可能なType-CおよびUSB 2.0インターフェース
- 完全なSDKサポート：Windows、Android、Linuxに対応し、エンジニアリング開発の難易度を低減
製品仕様
| モデル | iHA608W |
| 赤外線検出器仕様 | |
| 感応材料 | VOx |
| 解像度 | 640×512 |
| 画素ピッチ | 8μm |
| 応答波長 | 8μm～14μm |
| 標準NETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 医療/疑似カラー |
| PCソフトウェア | |
| コンピュータソフトウェア | モジュール制御＆ビデオ表示 |
| 温度測定 | |
| 動作温度 | 10℃～+50℃ |
| 測温範囲 | 32℃～+42℃ |
| 測温精度 | ≤±0.5℃（2分間のウォームアップ後、周囲温度23±3℃、対象物32～42℃） |
| 測定距離 | 0.5m～5m、SDK経由で複数距離での温度測定に対応 |
| SDK | Windows/Android/Linux SDKをサポート、ビデオストリーム分析、モジュール制御、包括的アレイ温度測定、温度イメージング、温度ウィンドウ設定、マルチ統合を実現 |
| 電気仕様 | |
| 標準外部インターフェース | USB(TYPE-C) |
| 通信インターフェース | USB |
| デジタルビデオインターフェース | USB2.0 |
| 電源電圧 | 5V±0.5 |
| 標準消費電力 | 0.6W |
| 光学レンズ | |
| 焦点距離 | 4mm |
| レンズタイプ | 固定焦点アサーマル |
| F値 | 1 |
| 視野角(H×V) | 69.2°×55.4° |
| 機械仕様 | |
| サイズ（レンズ含む） | 21mm×21mm×31.5mm（4mmレンズ含む） |
| 重量（レンズ含む） | 25g±2（4mmレンズ含む） |
| 環境適応性 | |
| 動作温度 | -10℃～+50℃ |
| 保存温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 耐振動性 | 5.35grms、ランダム振動、3軸 |
| 耐衝撃性 | 半波正弦波、40g/11ms、衝撃方向：3軸6方向 |
| ESD（静電気放電） | 接触放電 6kV、気中放電 8kV |
| 認証 | |
| 環境認証 | ROHS2.0/REACH |
産業用途
iHA608Wサーマルモジュールは、現在および将来において、疾患スクリーニング、漢方理学療法、健康診断、リハビリテーションなどの分野で広く使用されることが期待されています。
当社の強み
- 多様な製品ポートフォリオ
- 深い技術的専門知識
- 厳格な信頼性検証による品質保証
- 赤外線センシングの革新と実用化への注力
- 専門的な技術サポートと共同開発サービス
よくある質問（FAQ）
1. 非冷却型と冷却型の赤外線検出器の違いは何ですか？
現在、市場には冷却型と非冷却型の2種類の赤外線サーマルイメージングセンサーが存在します。
非冷却型赤外線検出器は周囲温度（常温）で動作します。半導体産業をベースとしているため、通常は小型かつ低コストで大量生産が可能です。非冷却型赤外線検出器は、ポータブル/ハンドヘルド/モバイル機器に広く使用されています。
冷却型赤外線検出器は、極低温に維持するユニットにパッケージングされており、極低温冷却器（クライオクーラー）が必要です。主に複雑な冷却システムを必要とするため、非冷却型センサーに比べてはるかに大型で高価であり、信頼性も劣ります。しかし、冷却型システムは非常に感度が高く、通常は長焦点光学系と組み合わせて長距離ミッションを実現します。
非冷却型赤外線検出器は周囲温度（常温）で動作します。半導体産業をベースとしているため、通常は小型かつ低コストで大量生産が可能です。非冷却型赤外線検出器は、ポータブル/ハンドヘルド/モバイル機器に広く使用されています。
冷却型赤外線検出器は、極低温に維持するユニットにパッケージングされており、極低温冷却器（クライオクーラー）が必要です。主に複雑な冷却システムを必要とするため、非冷却型センサーに比べてはるかに大型で高価であり、信頼性も劣ります。しかし、冷却型システムは非常に感度が高く、通常は長焦点光学系と組み合わせて長距離ミッションを実現します。
2. ウェハレベルパッケージング（WLP）赤外線検出器について
ウェハレベルパッケージング（ウェハレベルサイズパッケージングとも呼ばれる）は、半導体業界における高度なパッケージング技術の重要な要素となっています。ウェハレベルパッケージング（WLP）は、MEMSウェハ全体に直接高真空パッケージングを施し、その後にスクライビングおよび切断を行って単一の赤外線検出器を製造するプロセスです。ダイシングを行う前に、赤外線検出器ウェハ上でパッケージングおよびテスト手順の大部分またはすべてを直接実行します。
これは、小型、軽量、ポータブル、ハンドヘルド、低価格、および高い生産効率のニーズを満たす改良されたチップサイズパッケージです。
これは、小型、軽量、ポータブル、ハンドヘルド、低価格、および高い生産効率のニーズを満たす改良されたチップサイズパッケージです。
