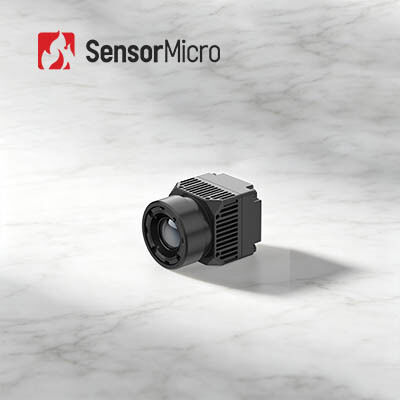

解像度 640×512 不冷却熱カメラモジュール, ±0.5°Cの精度と体温スクリーニング用のピクセルピッチ 8μm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iHA608W |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640×512 | 消費電力 | 0.6W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25Hz |
| ハイライト | サーマルカメラモジュール 384x288,非冷却サーマルカメラモジュール 17μm,体温スクリーニング用非冷却サーマルカメラ |
||
製品の説明
体温スクリーニング 無冷却熱カメラモジュール 640×512/8μm
製品概要
iHA608W熱モジュールは,体温測定と医療診断のために特別に開発されています.この先進的な熱イメージングソリューションは 温度データと熱分布を記録し遠隔で大規模な体温スクリーニングを行います.
このモジュールは,ApexCore 640×512/8μm赤外線検出器,精密光学レンズ,および ±0.5°Cまでの温度測定のための包括的なSDKを統合しています.
主要な特徴
- 精密な測定,詳細な熱画像- 接触しない体温測定のために設計され,精度は ±0.5°Cまであります. 医療用グレードの光学レンズと専用の医療画像処理アルゴリズムは明確な画像を提供します.
- コンパクトなデザイン,軽量な統合- 8μmのApexCore赤外線探知器で 細いピクセルピッチを搭載しています サイズが21×21×31.5mmで 重さは25±2gですコンパクトデバイスへの統合に最適.
- 迅速な統合 容易な発展- システム統合を簡素化するための標準化されたC型+USB 2.0インターフェース.開発障壁を低減するためにWindows,Android,LinuxSDKを提供します.
製品仕様
| モデル | iHA608W |
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640×512 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 医療用/偽色 |
| PC ソフトウェア | |
| コンピュータ ソフトウェア | モジュール制御&ビデオディスプレイ |
| 温度測定 | |
| 動作温度 | 10°C~+50°C |
| 温度測定範囲 | 32°C~+42°C |
| 温度測定の精度 | ≤±0.5°C (2分間の暖房後,環境 23±3°C,目標 32-42°C) |
| 測定距離 | 0.5m-5m;SDK経由で多距離温度測定をサポート |
| SDK | Windows/Android/Linux SDKをサポート,ビデオストリーム分析,モジュール制御,包括的な配列温度測定,温度イメージング,温度ウィンドウ設定,複数の統合を実現 |
| 電気 | |
| 標準的な外部インターフェース | USB (タイプC) |
| 通信インターフェース | USB |
| デジタルビデオインターフェース | USB2で0 |
| 供給電圧 | 5V±05 |
| 典型的な電力消費量 | 0.6W |
| オプティカルレンズ | |
| 焦点長さ | 4mm |
| レンズの種類 | 固定焦点アテルマ |
| F/# | 1 |
| FOV ((H×V) | 69.2°×55.4° |
| メカニカル | |
| サイズ (レンズを含む) | 21mm×21mm×31.5mm (4mmレンズを含む) |
| 体重 (レンズを含む) | 25g±2 (4mmレンズを含む) |
| 環境 に 適応 する | |
| 動作温度 | -10°C~+50°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波 40g/11ms 衝撃方向 3軸 6方向 |
| ESD | 6kVの接触放出,8kVの空気放出 |
| 認証 | |
| 環境認証 | ROHS2.0/REACH |
産業用用途
iHA608W熱モジュールは 疾患スクリーニング,伝統的な中国医学 理学療法,健康診断,リハビリテーション,関連医療用途.
生産能力
内部赤外線検出技術
- 8インチ0.11μmのVOx非冷却赤外線検出器
- 8インチ0.5μm MCT冷却赤外線検出器
- 8インチ0.5μm T2SL冷却赤外線検出器
生産能力と利点
- 年間600万台の自社開発の赤外線検出器
- 30半導体製造施設
- 20クリーンルーム面積000m2
よく 聞かれる 質問
適切な赤外線検出器の解像度をどのように選ぶか
価格も考慮すべき要素です. 画像品質の要求が高くない場合,120x90 のような低解像度の赤外線検出器を選択できます遠隔モニタリングなどの特殊用途のために非常に明確な画像が必要な場合は,1280x1024の高解像度の赤外線検出器を選択できます.
熱イメージングに適した偽色を どうやって選べますか?
- 灰白は,温度差が小さい標的に適しています.
- 赤と青は,問題点を特定する必要があるシーンに適しています.
- 鉄赤は電力産業の標準色パレートです
適した赤外線熱カメラレンズはどう選べますか?
- 標準レンズ- 適した距離で通常の標的に適しています
- 望遠鏡- 比較的小さなターゲットに適しており,遠くから観測する必要があります.
- 広角レンズ- 近い距離で物体をより詳細に見るため
- マクロレンズ- チップ回路など,近距離で非常に小さな標的を観察するために
