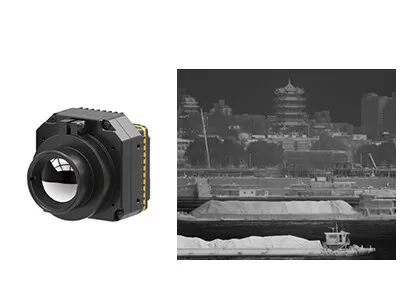

LWIRの赤外線熱監視カメラモジュール640x512 9Hz 60Hz
| 解決 | 640×512 / 17μm | NETD | <30mK |
|---|---|---|---|
| カメラレンズ | 複数利用可能 | フレームレート | 9Hz/25Hz/30Hz/50Hz/60Hz |
| 始動時間 | <10s | スペクトル範囲 | 8~14μm LW |
| ハイライト | LWIRの非冷却の熱監視カメラ,640x512熱監視カメラ,9Hz LWIRの熱保安用カメラ |
||
冷却されていない熱監視カメラモジュール LWIR 640x512 17μm
PLUG617の冷めないカメラコアは,冷めない640x512 / 17μmの熱カメラセンサーで構成され,明確な画像と優れた性能を提供します.
PLUG617 LWIR赤外線モジュールは,SensorMicroが開発したPLUGシリーズの一つである.PLUG617熱カメラコアは,特にセキュリティおよび監視アプリケーションのために設計されている.温度保護装置は,物体の熱放射線を感知できる.暗闇や弱光,強いバックライトなど環境要因に関係なく 24時間7日連続で画像を撮影します
センサー マイクロ冷却された冷却されていない赤外線検出器と熱画像モジュールは,広く使用され,セキュリティ監視システムに統合することができます.交通網の効率と安全性を向上させるためのスマートシティ道路交通監視などインフラストラクチャの監視,産業用地域における防災,開かれた地域や長距離での防災,港の防災国境警備 違法な国境越えを防止する周辺監視,海上クルーズ,UAVのペイロード,電気光学システムなど
- NETD < 30mk,高い感度
- 安定したパフォーマンス
- 簡単に統合 & プラグイン
- クリアな画像品質と詳細
- 強い環境適応力
| モデル | PLUG617 |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 17μm |
| スペクトル範囲 | 8~14μm |
| NETD | <30mk |
| 画像処理 | |
| フレームレート | 9Hz/25Hz/30Hz/50Hz/60Hz |
| 開始時間 | <10秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV/BT656/LVDS |
| エクステンションコンポーネント | USB/カメラリンク |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | 1~8X 連続ズーム ステップサイズ 1/8 |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | 50pin_HRSインターフェース |
| 通信モード | RS232-TTL 115200bps |
| 供給電圧 | 4~6V |
| 典型的な電力消費量 | <1.2W |
| 身体 的 な 特徴 | |
| 尺寸 (mm) | 44.5×44.5×366 |
| 体重 | <90g |
| 環境 に 適応 する | |
| 操作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -45°C ~ +85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動 5.35gms 3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 光学 | |
| オプションレンズ | 固定焦点アテルマ 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm モーター付きレンズ: 75mm/100mm/150mm 連続光学ズーム: 30-150mm |
センサー マイクロ冷却された冷却されていない赤外線検出器と熱イメージングモジュールは,スマートシティ道路交通監視などのセキュリティ監視システムに広く使用され,統合することができます.インフラストラクチャ監視防災,早期防災,港湾保護,国境警備,周辺監視,海上クルーズ,UAVのペイロード,電光システムなど
![]()
![]()
1偽色とは?
偽色とも呼ばれます物体の熱分布は赤外線熱画像システムによって視覚的な画像に変換され,モニターに灰色レベルまたは偽色で表示されます.対象物の温度分布が得られます.人々が簡単に熱画像を視覚的に分析できるように,それは温度差を表す偽色の使用で表現されています.
2センサーマイクロ熱画像モジュールは どれだけの偽色を提供できますか?
- ホワイトホット
- ラバ
- アイアンボウ
- 熱い鉄
- 医療
- 北極
- レインボー1
- レインボー2
- レッド・ホット
- ホワイトホット
