電気光学赤外線システム用 MWIR 冷却熱モジュール 640x512 / 15μm
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAVIN615B |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| スペクトル範囲 | 3.7~4.8μm分子量 | フレームレート | 50Hz/100Hz |
| サイズ | 125×92×67mm | 重さ | ≤650g |
| ハイライト | 赤外線システム熱モジュール15uM,640x512 MWIRの熱モジュール,電子光学MWIR熱モジュール |
||
製品の説明

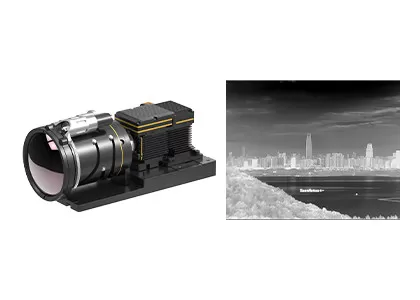

冷却熱モジュール 640x512 / 15μM MWIR 電気光学赤外線システム
製品説明
GAVIN615Bは,SensorMicroによって開発された冷却された中波熱画像モジュールである.RS046冷却器付き640x512 / 15μm HgCdTe MWIR IR検出器で構成されている.ハードウェア・エレクトロニクスや様々な画像処理アルゴリズムも既に組み込まれています..
RS046冷却器で構成されているGAVIN615Bは,サイズが125x92x67mmで,重量は650g未満で,非常にコンパクトです.安定した消費電力は12w以下です.産業標準のカメラリンクインターフェース,赤外線カメラまたはシステム統合者は,熱画像モジュールGAVIN615Bをベースに簡単に独自の完全なカメラを設計または統合することができます.
主要な特徴
- 高い感度,NETD≤20mK
- 遠距離検出
- 調整可能なフレームレート
- システムへの簡単な統合
製品仕様
| モデル | GAVIN615B |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS046 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (20°C) | ≤7分 |
| NETD (20°C) | ≤20mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 125×92×67 |
| 体重 | ≤650g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
| オプティカルレンズ | |
| オプションレンズ | 連続ズーム 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
産業用用途
GAVIN615B熱赤外線カメラモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
冷却された冷却されていない熱イメージングソリューション
わたしたち に つい て
私たちのビジョン: 感覚の限界を押し広げ,人々が周りの世界とつながる方法を変える
私たちの使命:赤外線センサー技術の力を活用して 世界各地の産業を変革し,よりスマートな意思決定,より安全な環境,そしてより接続された未来を可能にします
私たちの価値:世界をより良い場所にする 先進的な赤外線技術を作り出すこと
よくある質問
1クリオクーラーは何のために使われますか?
クリオクーラーは センサーを極度に冷やし 長期任務で熱画像を撮れるようにする機械です画像を撮影するセンサーは 非常に低い温度を必要とします.
2クリオクーラーの質を測る主な要因は?
長電池寿命と信頼性の高い動作は,冷凍冷却機の品質を測定する主な要因です.センサマイクロ冷却器は,幅広い動作温度範囲と優れた信頼性を持っています.MTTF (ミディアン・タイム・トゥ・フェアラーズ) は 10 に達しました24*7ブート操作の要件を満たす.
3MTTFとは?
MTTF (Mean Time to Failure) は部品の信頼性を測定します 部品が壊れて交換されるまでの平均寿命を示します購入する部品の品質について教えてくれます持久するほど 価値が上がります
4MCT/HgCdTe検出器とは?
MCTは,HgCdTeとも呼ばれる,水銀・カドミウム・テルーリッドを指し,カドミウムテルーリド (CdTe) と水銀テルーリド (HgTe) の化学化合物であり,光探知器における一般的な材料である.MCT/HgCdTe検出器は,冷凍環境で動作し,赤外線を検出できる光伝導検出器です熱センサーよりも敏感だ
