急速統合 MCT MWIR 冷却熱モジュール 640x512/15μm
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAVIN615B |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| スペクトル範囲 | 3.7~4.8μm分子量 | フレームレート | 50Hz/100Hz |
| サイズ | 125×92×67mm | 重さ | ≤650g |
| ハイライト | 速い統合MWIR熱モジュール,MCTは熱モジュールを冷却した,15uM MWIRはカメラ モジュールを冷却した |
||
製品の説明

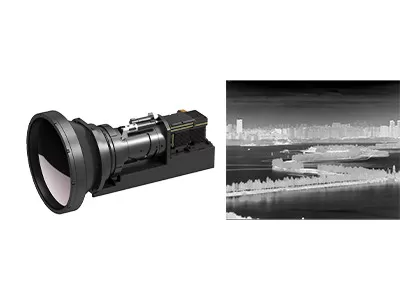

640x512 / 15μM MCT MWIR 冷却熱モジュールをドローンに迅速統合
製品説明
GAVIN615Bは,SensorMicroによって開発された冷却された中波熱画像モジュールである.RS046冷却器付き640x512 / 15μm HgCdTe MWIR IR検出器で構成されている.ハードウェア・エレクトロニクスや様々な画像処理アルゴリズムも既に組み込まれています..
RS046冷却器で構成されているGAVIN615Bは,サイズが125x92x67mmで,重量は650g未満で,非常にコンパクトです.安定した消費電力は12w以下です.産業標準のカメラリンクインターフェース,赤外線カメラまたはシステム統合者は,熱画像モジュールGAVIN615Bをベースに簡単に独自の完全なカメラを設計または統合することができます.
60~240mm/F4; 15~300mm/F4; 21~420mm/F4; 35~690mm/F4の連続ズームレンズを顧客に提供しており,長距離モニタリングアプリケーションに適しています.
主要な特徴
- 高い感度,NETD≤20mK
- 遠距離検出
- 調整可能なフレームレート
- システムへの簡単な統合
製品仕様
| モデル | GAVIN615B |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS046 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (20°C) | ≤7分 |
| NETD (20°C) | ≤20mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 125×92×67 |
| 体重 | ≤650g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
| オプティカルレンズ | |
| オプションレンズ | 連続ズーム 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
産業用用途
GAVIN615B熱赤外線カメラモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
わたしたち に つい て
SensorMicroは世界有数の赤外線検出器メーカーであり サービスプロバイダーです熱イメージング検出器の高性能を世界中の顧客に提供し,専門的なアプリケーションの経験を共有します.
SensorMicroは,高度な赤外線検出器,カメラコア, モジュールを提供しています.私たちの製品は,様々なシステムにシームレスに統合され,業界全体で次世代の画像とセンサーアプリケーションを可能にします..
センサー マイクロ検出器は,温度測定,セキュリティと監視,個人視力,自動車および消費者用赤外線製品に広く使用されています.SensorMicro の量産能力により,既存の市場と新興市場からの需要を満たすことができます..
よくある質問
1クリオクーラーは何のために使われますか?
クリオクーラーは センサーを極度に冷やし 長期任務で熱画像を撮れるようにする機械です画像を撮影するセンサーは 非常に低い温度を必要とします.
2クリオクーラーの質を測る主な要因は?
長電池寿命と信頼性の高い動作は,冷凍冷却機の品質を測定する主な要因です.センサマイクロ冷却器は,幅広い動作温度範囲と優れた信頼性を持っています.MTTF (ミディアン・タイム・トゥ・フェアラーズ) は 10 に達しました24*7ブート操作の要件を満たす.
3熱感度とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
