15μM 640x512 MCT MWIRは統合されたDewarのより涼しいアセンブリが付いている熱モジュールを冷却した
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 決断 | 640x512 / 15μm | Cryocooler | RS058 |
|---|---|---|---|
| NETD | ≤17mK | スペクトル領域 | 3.7~4.8μm |
| サイズ | 147x58.5x71mm | 重量 | ≤680g |
| ハイライト | 640x512 MWIR冷却サーマルモジュール、MCT MWIR冷却サーマルモジュール、15uM MWIRカメラモジュール,MCT MWIR Cooled Thermal Module,15uM MWIR Camera Modules |
||
製品の説明

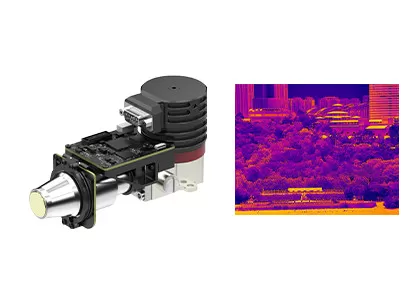

15μm 640x512 MCT MWIR冷却サーマルモジュール、デュワークーラーアセンブリ内蔵
製品説明
EYAS シリーズの冷却型 AD モジュールには、冷却型 IR 検出器からのアナログ信号をデジタル ビデオ ストリーム出力に変換するプリアンプ機能があります。さまざまな解像度形式とさまざまな波長帯で利用できます。EYAS615A は、640x512 / 15μm MWIR 冷却検出器と RS058 クライオクーラーが統合された EYAS ファミリーのメンバーです。
EYAS シリーズの冷却型 AD モジュールを使用すると、OEM 顧客は GST 赤外線検出器の迅速な受け入れテストを簡単に実行し、迅速な二次開発を開始して、モジュールの開発期間を短縮し、冷却型赤外線検出器に基づく製品を完成させることができます。
Global Sensor Technology は、熱画像検出器と赤外線モジュールの設計、製造、販売、マーケティングを専門としています。二次開発時間を短縮し、顧客のコストを大幅に削減する、さまざまな赤外線サーマル イメージング ソリューションをお客様に提供できます。
主な特徴
- 検出器の解像度: 640x512 / 15μm
- 検出器の材質: MCT / HgCdTe
- 冷凍機：RS058
- フレームレート: 1~120Hz 調整可能
サイズ：147×58.5×71mm
- 重量: ≤680g
- 開発と統合が容易
製品仕様
| モデル | EYAS615A |
| 赤外線検出器の性能 | |
| 解像度 | 640×512 |
| ピクセルピッチ | 15μm |
| 冷凍機 | RS058 |
| スペクトル範囲 | 3.7μm～4.8μm 分子量 |
| 冷却時間（25℃） | ≤6分 |
| 最適なNETD (20°C) | ≤17mK |
| 作業モード | |
| フレームレート | 1~120Hz 調節可能 |
| 作業モード | スナップショット;ITR/IWR 統合モード;Windows モード;アンチブルーミング |
| 電気仕様 | |
| 標準外部インターフェース | QSH 60 ピン |
| デジタルビデオ | Cameralink: 16bit Raw データを出力 |
| 外部同期 | CC1: INT/フレーム外部同期;CC2: MC 外部同期 |
| コミュニケーション | Cameralink シリアル ポート: TFG+/-、TC+/-;9600bps |
| 電源 | 1チャンネルイメージングパネル：5V 1チャンネル冷凍機：24V |
| 安定した消費電力 | 7W |
| 寸法 (mm) | 147×58.5×71 |
| 重さ | ≤680g |
| 作業温度 | -40℃～+60℃ |
| 振動の大きさ | 振動：GJB車載高速輸送 衝撃: 半正弦波、40g 11 ms、3 軸 6 方向、各 3 回 |
産業用アプリケーション
EYAS615A サーマル イメージング モジュールは、リモート モニタリング システム、フライト ビジョン エンハンスメント システム、マルチセンサー ペイロードなど、多くの分野で広く使用されています。
当社の赤外線検出器ライン
よくある質問
1. クライオクーラーは何に使用されますか?
クライオクーラーは、長期ミッションで熱画像を撮影できるように、センサーを極度に低温に保つ機械です。多くのハイエンド アプリケーションでは、画像をキャプチャするセンサーに非常に低い温度が必要です。
2. クライオクーラーの品質を測定する主な要因は何ですか?
長いバッテリー寿命と信頼性の高い動作は、クライオクーラーの品質を測定する主な要因です。GSTiR 冷凍機は、使用温度範囲が広く、信頼性に優れています。その MTTF (平均故障時間) は 10,000 時間に達し、24 時間年中無休の起動操作要件を満たしています。
3. MTTF とは何ですか?
MTTF (平均故障時間) は、部品の信頼性を測定します。部品が壊れて交換が必要になるまでの平均寿命を示します。基本的なレベルでは、購入している部品の品質について教えてくれます。それらが長持ちするほど、それらから得られる価値が高くなります。
