MWIR 極低温冷却赤外線検出器 15μM 640x512 多センサー ペイロード用
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | C615M MWIR |
| 最小注文数量 | 1個 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640×512/12μm | NETD | ≤17mK (F2); ≤18mK (F4) |
|---|---|---|---|
| スペクトル範囲8~14μm | 3.7~4.8μm分子量 | 動作温度 | -45℃～+71℃ |
| ハイライト | MWIR 極低温冷却赤外線検出器,640x512 MWIR 冷却赤外線検出器,冷却赤外線検出器 640x512 |
||
製品の説明

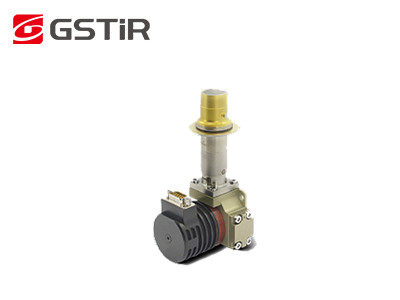

リモート監視システム用15μM 640x512冷却MWIR赤外線検出器
製品説明
SensorMicroが開発したHgCdTe/MCT冷却赤外線検出器の一つです。C615Mは、640×512解像度、15μmピクセルサイズ、MCT技術をベースとした中波赤外線検出器で、鮮明な画像を提供できます。業界標準のインターフェースとRS058/RS046/LS734クライオクーラーを搭載しており、C615Mは軽量、低消費電力、長寿命、高信頼性といったお客様の様々な要求に応えるように設計されています。長距離監視システム、ハンドヘルドサーマルイメージャー、ガス漏れ検知カメラなど、ほぼすべての用途に最適な640x512/15μm仕様です。
C615M RS058は、RS058統合スターリングクーラーを搭載した場合、ほとんどの主流のScorpioのような製品と互換性があります。デュワー設計、クーラー寸法、機械的/電気的インターフェースはほぼ同じであるため、カメラインテグレーターは、古い欠陥のある製品を取り外し、当社の互換性のあるC615M RS058を簡単に接続して、さらなる内部構成を行うだけで済みます。
ハンドヘルド偵察システム、リモート監視システム、捜索・追跡システム、強化型飛行ビジョンシステム、電気光学ペイロードなど、多くのハイエンドアプリケーションで広く使用できます。
主な特徴
鮮明でクリアな画像
• 均一性が高く、有効画素率＞99.5%
• 高い熱感度
安定供給を保証
• 交換可能な標準インターフェース
• 大量生産、優れた一貫性
特定の用途向けに設計
• 波長をカスタマイズ可能
• F値をカスタマイズ可能
• 取り付け面をカスタマイズ可能
• 複数のクライオクーラーが利用可能
製品仕様
| モデル | C615M MW |
| 材料 | MCT |
| 解像度 | 640x512 |
| ピクセルピッチ | 15μm |
| スペクトル範囲 | 3.7μm～4.8μm MW |
| 動作モード | スナップショット、ITR/IWR統合モード; Windowsモード; アンチブルーミング |
| 電荷容量 | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
| ダイナミックレンジ | ≥75dB |
| 出力数 | 4; 出力あたり最大10Mpixel/s |
| NETD | F2: ≤17mK F4: ≤18mK |
| 有効画素率 | ≥99.5% |
| 応答の非均一性 | ≤8% |
| クライオクーラータイプ | RS058/RS046 |
| 定常消費電力 | ≤6W@RS058 ≤5W@RS046 |
| 最大消費電力 | ≤12W @ RS058 ≤11W @ RS046 |
| 電源 | RS058: 24V DC RS046: 32V DC |
| 冷却時間 | ≤6分 @ RS058 ≤5分30秒 @ RS046 |
| 重量 | ≤600g @ RS058 ≤350g @ RS046 |
| 寸法 (mm) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| 動作温度 | -45°C ~ +71°C |
産業用途
C615M MWIRクライオ冷却赤外線検出器は、リモート監視システム、飛行ビジョンエンハンスメントシステム、マルチセンサーペイロードなど、多くの分野で広く使用されています。
当社の製品ライン
自社製赤外線検出器技術
8インチ0.11μm VOx非冷却赤外線検出器
8インチ0.5μm MCT冷却赤外線検出器
8インチ0.5μm T2SL冷却赤外線検出器
生産能力と利点
年間600万個の自社開発赤外線検出器
30,000 m²の半導体製造施設
20,000 m²のクリーンルームエリア
SensorMicroについて
SensorMicroは、世界をリードする赤外線検出器メーカーおよびサービスプロバイダーです。世界中のお客様に高性能の非冷却および冷却サーマルイメージング検出器を提供し、その専門的なアプリケーション経験を共有することを目指しています。
よくある質問
1. 光学ガスイメージングの利点
時間と効率の節約：大規模なリアルタイム検出、迅速な漏れ位置特定をサポートし、生産を中断する必要はありません。
長距離検出：危険で複雑なエリアから離れ、非接触非破壊検査、追加の放射線源なし
分析が容易：直感的なイメージング、インスタントストレージ、便利な分析
多機能検査：さまざまなガスを検出でき、優れたリモート温度測定機能を備えています
2. 光学ガスイメージングの動作原理
光学ガスイメージングは、目に見えない産業用ガスを見ることができる赤外線技術の一種です。
特定の波長で赤外線放射を吸収した後、ガスと背景の間で赤外線放射の違いが生じます。
狭帯域フィルターを内蔵したガス漏れ検知赤外線検出器は、ガスの赤外線吸収ピーク付近の赤外線帯域のみを受信し、ガスと背景の放射の違いを通じてガスを可視赤外線画像に変換できます。
