目に見えない VOC を可視化するための光学ガス イメージング MWIR 冷却カメラ RS058
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAS330 |
| 最小注文数量 | 1個 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 関数 | ガス漏れ検知 | クライオクーラー | RS058 |
|---|---|---|---|
| 検出器の解像度 | 320×256 | ピクセルサイズ | 30μm |
| NETD | ≤15mK | スペクトル範囲 | 3.2±0.1～3.5±0.1μm |
| ハイライト | RS058 MWIR 冷却カメラ,目に見えない VOCs MWIR 冷却カメラ |
||
製品の説明

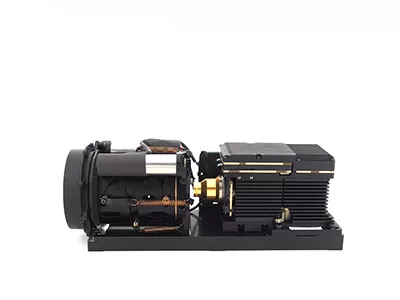

MWIR冷却型光学ガス画像カメラ RS058 目に見えないVOCの表示
GAS330 冷却赤外線モジュール
320x256 / 30μm MWIR冷却光学ガス画像カメラ,ガス漏れを可視化する
製品説明
高性能の信号処理回路と 先進な画像処理アルゴリズムでガス漏れ検出のための冷却熱モジュールGAS330は,HgCdTe中波冷却赤外線検出器に基づいて開発されています.赤外線熱画像技術を使って,GAS330は,肉眼では見えない VOCガス (揮発性有機化合物) を可視化できます.石油化学企業の生産および輸送プロセスにおけるVOCの漏洩を検出するのに有効です安全生産,環境保護の監督,コスト削減に大きな応用価値があります.
主要な特徴
高感度検出
●高感度赤外線検出器,NETD≤15mK
•低ガス濃度と緩やかなガス流量の適用でかなり効率的です
• VOC の長距離非接触検出 ガスにはアルカン,アルケン,アルコール,ベンゼン,ケトンなどが含まれます.
優れた性能
• プロのガス検出画像処理アルゴリズム
• 異なるレンズ,より多くのFOVとシーンが利用可能
簡単に統合
• カメラリンク/DVP/USB/GIG-E 画像出力インターフェイス
製品仕様
| モデル | GAS330 |
| IR検出器の性能 | |
| 決議 | 320×256 |
| ピクセルピッチ | 30μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 3.2μm±0.1μm~3.5μm±0.1μmMW |
| 冷却時間 (20°C) | ≤8分 |
| NETD (20°C) | ≤15mK |
| 画像処理 | |
| フレームレート | 30Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 155×67×80 |
| 体重 | ≤900g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 ショック:半シナス波,40g 11ms,3軸6方向3回各 |
| オプティカルレンズ | |
| オプションレンズ | 固定ズーム 23mm/F1555mm/F15 |
産業用用途
GAS330ガス漏れ検出熱画像カメラは,目に見えないVOC (揮発性有機化合物) を視覚化し,メタン,エタン,プロパン,ブタン,ペンタンヘクサン,ヘプタン,オクタン,エチレン,プロピレン,アイソプレン,メタノール,エタノール,ブータノン,ベンゼン,トルーアン,キシレン,エチルベンゼンなど
展覧会
よくある質問
1光学ガスイメージングの利点
時間節約と効率:大規模なリアルタイム検出をサポートし,迅速なリーク位置付け,生産を中断する必要はありません.
遠距離検出:危険かつ複雑な地域から離れて,接触のない非破壊的な試験,追加の放射線源なしで
分析しやすい:直感的な画像,即時保存,便利な分析
多機能検査:様々なガスを検出し,優れた遠隔温度測定機能
2光学ガスイメージングの作業原理
光学ガスの画像処理は 赤外線技術の一種で 産業用ガスが見えません
特定の波長で赤外線を吸収した後,赤外線はガスと背景の違いを引き起こす.
内蔵狭帯フィルタを搭載したガス漏洩検出赤外線検出器は,ガス赤外線吸収ピークの近くで赤外線波域のみを受信します.ガスと背景の放射線の違いを通して 可視赤外線画像に変換できます.
