MCT MWIR冷却サーマルモジュール 15μm 640x512 マルチセンサーペイロード用

起源の場所 中国湖北省武漢
ブランド名 GST
証明 ISO9001:2015; RoHS; Reach
モデル番号 GAVIN615B
最小注文数量 1個
価格 Negotiable
支払条件 L/C、T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
サイズ 125×92×67mm 重さ ≤650g
解像度 640x512 / 15μm ネットワーク ≤20mK
スペクトル範囲 3.7~4.8μm分子量 フレームレート 50Hz/100Hz
ハイライト

MWIR 冷却サーマルモジュール 15um、640x512 MCT 冷却サーマルモジュール

,

640x512 MCT Cooled Thermal Module

メッセージ
製品の説明

640x512 / 15μm MCT MWIR冷却サーマルモジュール マルチセンサーペイロード

製品説明

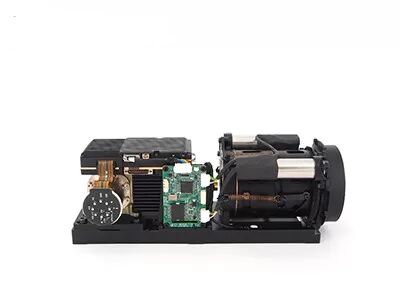

GAVIN615B は、Global Sensor Technology (GST) が開発した冷却中波赤外線画像モジュールです。RS046 クライオクーラーを備えた 640x512 / 15µm HgCdTe MWIR IR 検出器、ハードウェア エレクトロニクス、さまざまな画像処理アルゴリズムも組み込まれており、鮮明で鮮明な熱画像を表示します。



RS046 クライオクーラーで構成された GAVIN615B は、サイズが非常にコンパクトで、寸法は 125x92x67mm、重さは 650g 未満です。安定した消費電力はわずか12wです。業界標準の cameralink インターフェイスを使用すると、赤外線カメラまたはシステム インテグレーターは、GAVIN615B 赤外線画像モジュールに基づいて、独自の完全なカメラを簡単に設計または統合できます。



主な特徴



- 高感度、NETD≤20mK

- 長距離検出

- 調整可能なフレームレート

- システムへの容易な統合



製品仕様



モデル GAVIN615B
赤外線検出器の性能
解像度 640×512
ピクセルピッチ 15μm
冷凍機 RS046
スペクトル範囲 3.7μm~4.8μm 分子量
冷却時間(20℃) ≤7分
NETD (20℃) ≤20mK
画像処理
フレームレート 50Hz/100Hz
調光モード 線形/ヒストグラム/混合
デジタルズーム ×1/×2/×4
画像の向き 左右反転/上下反転/斜め反転
画像アルゴリズム NUC/AGC/IDE
電気仕様
標準外部インターフェース J30JZ 25ピン
アナログビデオ パル
デジタルビデオ 16bit RAW/YUV: 16bit DVP/カメラリンク出力
外部同期 フレーム外部同期: RS422 レベル
コミュニケーション RS422、115200bps
電源 20~28VDC
安定した消費電力 12W
寸法 (mm) 125×92×67
重さ ≤650g
動作温度 -40℃~+60℃
振動の大きさ 振動:GJB車載高速輸送
衝撃: 半正弦波、40g 11 ms、3 軸 6 方向、各 3 回
光学レンズ
オプションレンズ 連続ズーム
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



産業用アプリケーション



GAVIN615B サーマル赤外線カメラ モジュールは、リモート モニタリング システム、フライト ビジョン エンハンスメント システム、マルチセンサー ペイロードなど、多くの分野で広く使用されています。



MCT MWIR冷却サーマルモジュール 15μm 640x512 マルチセンサーペイロード用 0



GSTiRマイルストーン



MCT MWIR冷却サーマルモジュール 15μm 640x512 マルチセンサーペイロード用 1

よくある質問



1. オプティカル ガス イメージングの利点

時間の節約と効率性: 大規模なリアルタイム検出、迅速な漏れ位置の特定をサポートし、生​​産を中断する必要はありません。
長距離検出: 危険な場所や複雑な場所から離れた場所、非接触非破壊検査、追加の放射線源なし
分析が容易: 直感的な画像処理、即時保存、便利な分析
多機能検査:優れたリモート温度測定機能により、さまざまなガスを検出できます



2. ガス光学イメージングの動作原理

オプティカル ガス イメージングは​​、目に見えない工業用ガスを見ることができる一種の赤外線技術です。

特定の波長で赤外線を吸収した後、ガスと背景の間に赤外線放射の差が生じます。

狭帯域フィルターを内蔵したガス漏れ検知用赤外線検出器は、ガスの赤外線吸収ピーク付近の赤外線帯域のみを受信し、ガスと背景の放射差によりガスを可視赤外線画像に変換することができます。
