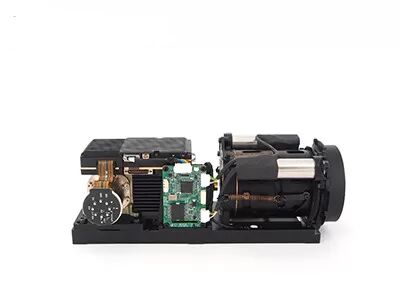

電気光学赤外線システムのためのMWIRによって冷却される熱モジュール640x512 15μM
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAVIN615B |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| スペクトル範囲 | 3.7~4.8μm分子量 | フレームレート | 50Hz/100Hz |
| サイズ | 125×92×67mm | 重さ | ≤650g |
| ハイライト | 電子光学赤外線システム MWIR モジュール、MWIR 冷却熱モジュール 15uM,MWIR Cooled Thermal Module 15uM |
||
製品の説明
MWIR冷却熱モジュール 640x512 / 15μm 電光赤外線システム用
製品説明
GAVIN615Bは,SensorMicroによって開発された冷却された中波熱画像モジュールである.RS046冷却器付き640x512 / 15μm HgCdTe MWIR IR検出器で構成される.ハードウェア・エレクトロニクスや様々な画像処理アルゴリズムも既に組み込まれていて 鋭く明確な熱画像を提示しています.
RS046冷却器で構成されているGAVIN615Bは,サイズが125x92x67mmで,重量は650g未満で,非常にコンパクトです.安定した消費電力は12w以下です.産業標準のカメラリンクインターフェース,赤外線カメラまたはシステム統合者は,熱画像モジュールGAVIN615Bに基づいて,簡単に独自の完全なカメラを設計または統合することができます.
主要な特徴
- 高い感度,NETD≤20mK
- 遠距離検出
- 調整可能なフレームレート
- システムへの簡単な統合
製品仕様
| モデル | GAVIN615B |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS046 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (20°C) | ≤7分 |
| NETD (20°C) | ≤20mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 125×92×67 |
| 体重 | ≤650g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 ショック:半シナス波,40g 11ms,3軸6方向3回各 |
| オプティカルレンズ | |
| オプションレンズ | 連続ズーム 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
産業用用途
GAVIN615B熱赤外線カメラモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなどの多くの分野で広く使用されています.
冷却された冷却されていない熱イメージングソリューション
高い感度と優れた性能
赤外線産業における世界有数の技術
様々な赤外線検出器が利用可能
異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
迅速な配送を保証する量産
3つの生産ラインで 年間生産能力は数百万個の検出器まで
センサーマイクロについて
SensorMicroは世界有数の赤外線検出器メーカーであり サービスプロバイダーです熱イメージング検出器の高性能を世界中の顧客に提供し,専門的なアプリケーションの経験を共有します..
SensorMicroは,高度な赤外線検出器,カメラコア, モジュールを提供しています.私たちの製品は,様々なシステムにシームレスに統合され,業界全体で次世代の画像とセンサーアプリケーションを可能にします..
センサー 微小検出器は,温度測定,セキュリティと監視,個人視力,自動車および消費者用赤外線製品に広く使用されています.SensorMicro の量産能力により,既存の市場と新興市場からの需要を満たすことができます..
よくある質問
1光学ガスイメージングの作業原理
The optical gas imaging camera can quickly detect the gas without temporarily stopping the production line by identifying the infrared radiation difference between the gas and the background and visualizing the gas whether the leakage exists流出源を正確に特定する
2光学ガスイメージングの応用
The development and integration of optical gas imaging solution based on SensorMicro infrared detectors & thermal modules have very mature and widely applied in various industries to solve various gas leakage problems for customers石油,天然ガス,化学産業,電力,環境保護のモニタリングなど,環境保護,エネルギー節約,安全な生産と労働衛生.
