急速統合 冷却IRカメラコア EYAS1212 メガピクセル 1280x1024/12μm
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS1212 |
| 最小注文数量 | 1個 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 1280x1024 | ピクセルピッチ | 12μm |
|---|---|---|---|
| NETD | ≤20mk | スペクトル範囲 | 3.7~4.8μm分子量 |
| サイズ | 149×58.5×71mm | フレームレート | 1~100Hz 調整可能 |
| ハイライト | 冷却 IR カメラ コア 12uM、EYAS1212 IR カメラ コア,EYAS1212 IR Camera Core |
||
製品の説明

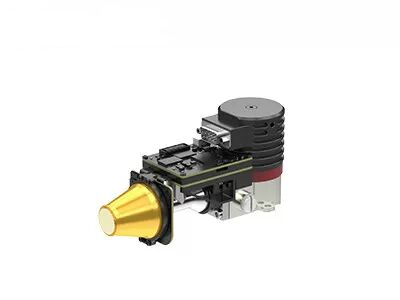

EYAS1212 冷却熱コア
急速統合 冷却IRカメラコア EYAS1212 メガピクセル 1280x1024 / 12μM
製品説明
EYAS1212は,1280×1024フォーマット,12μmピッチIR FPAをベースとした高解像度アナログ・デジタル冷却赤外線モジュールである.
このADモジュールは,FPAのタイミングと敏感な電源を提供する近接板を含みます. さらに,カメラリンクインターフェースは 16 ビット原始データを出力し,検出器のシステムへの統合を非常に簡素化します.
したがって,EYAS1212 AD モジュールは,OEM 顧客が SensorMicro 1280x1024 / 12μm 冷却赤外線検出器で迅速な受容テストを行うことを容易にする.冷却された赤外線モジュールや完全な赤外線熱カメラや冷却された赤外線検出器に基づいたシステムの急速な二次開発を開始し,その開発期間を短縮する.
SensorMicroは赤外線検出器センサーとOEM熱カメラコアのサプライヤーです.我々は赤外線熱画像業界で10年以上の経験を持っています.顧客にプロの回答を提供するために,プロの販売後のサービスチームを持っています. すべての質問や問題のために,いつでも私達に連絡してください,私たちはあなたが答えるために最初の時間になります.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS1212 |
| IR検出器の性能 | |
| 決議 | 1280×1024 |
| ピクセルピッチ | 12μm |
| クリオクーラー | RS058F |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤20mK |
| 動作モード | |
| フレームレート | 1~100Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 9W |
| 尺寸 (mm) | 149×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 ショック:半シナス波,40g 11ms,3軸6方向3回各 |
産業用用途
EYAS1212熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
多様な製品ポートフォリオ
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越した業績
クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での急速な開発が可能になります.
よくある質問
1光学ガスイメージングの利点
時間節約と効率:大規模なリアルタイム検出をサポートし,迅速なリーク位置付け,生産を中断する必要はありません.
遠距離検出:危険かつ複雑な地域から離れて,接触のない非破壊的な試験,追加の放射線源なしで
分析しやすい:直感的な画像,即時保存,便利な分析
多機能検査:様々なガスを検出し,優れた遠隔温度測定機能
2光学ガスイメージングの作業原理
光学ガスの画像処理は 赤外線技術の一種で 産業用ガスが見えません
特定の波長で赤外線を吸収した後,赤外線はガスと背景の違いを引き起こす.
内蔵狭帯フィルタを搭載したガス漏洩検出赤外線検出器は,ガス赤外線吸収ピークの近くで赤外線波域のみを受信します.ガスと背景の放射線の違いを通して 可視赤外線画像に変換できます.
