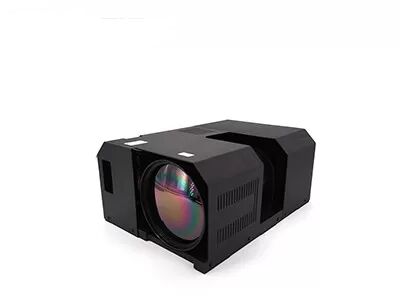

長距離検出冷却 IR 検出器モジュール コア 1280x1024 12μm
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAVIN1212 |
| 最小注文数量 | 1個 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 高解像度 | 1280x1024 | ピクセルピッチ | 12μm |
|---|---|---|---|
| フレームレート | 50Hz/100Hz | NETD | ≤20mk |
| サイズ | 165×86×107mm | スペクトル範囲 | 3.7~4.8μm分子量 |
| ハイライト | IR検出器モジュールコア12um、IR検出器モジュール1280x1024,IR Detector Module 1280x1024 |
||
製品の説明
メガピクセル GAVIN1212 冷却カメラコア
長距離検出 冷却IR検出器モジュールコア 1280x1024 12μM
製品説明
GAVIN1212 高解像度サーマルカメラモジュールは、大型アレイ 1280x1024/12μm 冷却 MWIR 検出器を統合しています。GAVIN1212 エレクトロニクスには、暗闇や悪天候下でも鮮明な赤外線画像を生成するためのさまざまな画像処理アルゴリズムが組み込まれています。長距離でのリスクと脅威を検出し認識し、短距離ではより多くのターゲットの詳細を提示できます。
大型アレイ 1280x1024 解像度により、より広い視野を実現し、より多くの画像の詳細を提供できます。12µm のピクセルサイズを小さくすることで、より優れた空間解像度が得られ、より短い光学レンズ焦点と一致して、同じ範囲のミッションを達成できます。EO-IR システムインテグレーターが、航空機搭載または船舶搭載アプリケーション向けにペイロードを設計するのに最適です。
主な特徴
メガピクセル画像
• より広い FOV と長距離のための 1280×1024 高解像度
• より優れた空間解像度のための 12μm ピクセルサイズ
鮮明でクリアな品質
• 良好な均一性、有効ピクセルレート＞99.5%
• 高感度、NETD≤20mK
高速統合
• Cameralink インターフェース、RAW/YUV 画像データ出力に対応
• さまざまな連続ズーム光学構成がオプション
製品仕様
| モデル | GAVIN1212 |
| IR 検出器性能 | |
| 解像度 | 1280x1024 |
| ピクセルピッチ | 12μm |
| クライオクーラー | RS058F |
| スペクトル範囲 | 3.7μm～4.8μm MW |
| 冷却時間 (20°C) | ≤8分 |
| NETD (20°C) | ≤20mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| 調光モード | リニア/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像方向 | 水平/垂直/対角線フリップ |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準外部インターフェース | J30JZ 25ピン; HDMI 特殊出力インターフェース |
| アナログビデオ | / |
| デジタルビデオ | HDMI 出力: YUV Cameralink 出力: 16bit RAW/YUV |
| 外部同期 |
フレーム外部同期: RS422 |
| 通信 | RS422、115200bps |
| 電源 | 24V±1V |
| 安定した消費電力 | 16W |
| 寸法 (mm) | 165x86x107 |
| 重量 | ≤1600g |
| 動作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 車載高速輸送 衝撃: 半正弦波、40g 11 ms、3 軸 6 方向 3 回ずつ |
| 光学レンズ | |
| オプションレンズ | 連続ズーム: 37.5~750mm/F4 固定ズーム: 19mm/F2; 40mm/F2; 240mm/F2 |
産業用途
GAVIN1212 サーマル赤外線カメラモジュールは、リモート監視システム、飛行視覚強化システム、マルチセンサーペイロードなど、多くの分野で広く使用されています。
IR 検出ソリューション
高感度と優れた性能
赤外線業界における世界をリードする技術
さまざまな赤外線検出器が利用可能
異なる形式とピクセルサイズの非冷却および冷却 lR 検出器の両方
迅速な納品を保証するための量産
年間生産能力が最大数百万台の検出器である 3 つの生産ライン。
よくある質問
1. 光学ガスイメージングの動作原理
光学ガスイメージングカメラは、ガスと背景の赤外線放射の違いを識別し、漏れの有無を可視化することで、生産ラインを一時的に停止することなくガスを迅速に検出し、漏れ源を正確に特定します。
2. 光学ガスイメージングの応用
SensorMicro 赤外線検出器とサーマルモジュールに基づく光学ガスイメージングソリューションの開発と統合は非常に成熟しており、石油、天然ガス、化学工業、電力、環境保護監視など、さまざまな業界で広く適用されており、顧客のさまざまなガス漏れ問題を解決し、環境保護、省エネ、安全な生産、職業上の健康に大きく貢献しています。
