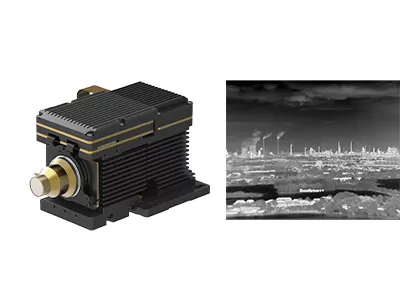

MCT MWIR 中波冷却赤外線画像モジュール 640x512 15μM
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAVIN615B |
| 最小注文数量 | 1個 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| スペクトル範囲 | 3.7~4.8μm分子量 | フレームレート | 50Hz/100Hz |
| サイズ | 125×92×67mm | 重さ | ≤650g |
| ハイライト | 冷却赤外線画像モジュール 640x512、MCT 中波赤外線画像モジュール,MCT Mid Wave Thermal Imaging Module |
||
製品の説明
MCT MWIR 冷却熱モジュールをドローンに高速統合 640x512 15μM
製品説明
GAVIN615Bは,SensorMicroによって開発された冷却された中波熱画像モジュールである.RS046冷却器付き640x512 / 15μm HgCdTe MWIR IR検出器で構成される.ハードウェア・エレクトロニクスや様々な画像処理アルゴリズムも既に組み込まれていて 鋭く明確な熱画像を提示しています.
RS046冷却器で構成されているGAVIN615Bは,サイズが125x92x67mmで,重量は650g未満で,非常にコンパクトです.安定した消費電力は12w以下です.産業標準のカメラリンクインターフェース,赤外線カメラまたはシステム統合者は,熱画像モジュールGAVIN615Bに基づいて,簡単に独自の完全なカメラを設計または統合することができます.
60~240mm/F4; 15~300mm/F4; 21~420mm/F4; 35~690mm/F4の連続ズームレンズを顧客に提供しており,長距離モニタリングアプリケーションに適しています.
主要な特徴
- 高い感度,NETD≤20mK
- 遠距離検出
- 調整可能なフレームレート
- システムへの簡単な統合
製品仕様
| モデル | GAVIN615B |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS046 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (20°C) | ≤7分 |
| NETD (20°C) | ≤20mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 125×92×67 |
| 体重 | ≤650g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 ショック:半シナス波,40g 11ms,3軸6方向3回各 |
| オプティカルレンズ | |
| オプションレンズ | 連続ズーム 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
産業用用途
GAVIN615B熱赤外線カメラモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなどの多くの分野で広く使用されています.
パーソナライズされたサービス
製品カスタマイズ: 業界特有の要件を満たすために構成を調整し,アルゴリズムを適応
現場技術サポートと訓練: 顧客に実用的なシステム設定と運用訓練を提供
新しい製品と市場のための共同イノベーション: 顧客と協力して革新的な赤外線アプリケーションソリューションを共同開発する
よくある質問
1光学ガスイメージングの作業原理
The optical gas imaging camera can quickly detect the gas without temporarily stopping the production line by identifying the infrared radiation difference between the gas and the background and visualizing the gas whether the leakage exists流出源を正確に特定する
2光学ガスイメージングの応用
The development and integration of optical gas imaging solution based on SensorMicro infrared detectors & thermal modules have very mature and widely applied in various industries to solve various gas leakage problems for customers石油,天然ガス,化学産業,電力,環境保護のモニタリングなど,環境保護,エネルギー節約,安全な生産と労働衛生.
