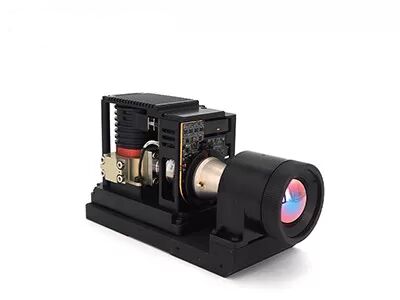

長期監視のための冷却されたIRの探知器モジュールの中心1280x1024 12μM
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン1212 |
| 最小注文数量 | 1個 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 高解像度 | 1280x1024 | ピクセルピッチ | 12μm |
|---|---|---|---|
| フレームレート | 50Hz/100Hz | NETD | ≤20mk |
| サイズ | 165×86×107mm | スペクトル範囲 | 3.7~4.8μm分子量 |
| ハイライト | 1280x1024 検出器モジュール コア、12uM 冷却 IR 検出器モジュール,12uM Cooled IR Detector Module |
||
製品の説明
メガピクセル GAVIN1212 冷却カメラコア
冷却IR検出器モジュールコア 1280x1024 12μM 長距離監視用
製品説明
GAVIN1212 高解像度サーマルカメラモジュールは、大型アレイ 1280x1024/12μm 冷却 MWIR 検出器を統合しています。GAVIN1212 エレクトロニクスには、完全な暗闇や悪天候下でも鮮明な赤外線画像を生成するためのさまざまな画像処理アルゴリズムが組み込まれています。長距離でリスクと脅威を検出し認識し、短距離でより多くのターゲットの詳細を提示できます。
大型アレイ 1280x1024 解像度により、より広い視野を実現し、より多くの画像の詳細を提供できます。12µm のピクセルサイズを小さくすることで、より優れた空間解像度が得られ、より短い光学レンズ焦点と一致して、同じ範囲のミッションを達成できます。EO-IR システムインテグレーターが、航空機搭載または船舶搭載アプリケーション向けにペイロードを設計するのに最適です。
主な特徴
メガピクセル画像
• 1280×1024 高解像度により、より広い FOV と長距離を実現
• より優れた空間解像度を実現する 12μm のピクセルサイズ
鮮明でクリアな品質
• 良好な均一性、有効ピクセルレート＞99.5%
• 高感度、NETD≤20mK
高速統合
• Cameralink インターフェース、RAW/YUV 画像データ出力に対応
• さまざまな連続ズーム光学構成がオプション
製品仕様
| モデル | GAVIN1212 |
| IR 検出器性能 | |
| 解像度 | 1280x1024 |
| ピクセルピッチ | 12μm |
| クライオクーラー | RS058F |
| スペクトル範囲 | 3.7μm～4.8μm MW |
| 冷却時間 (20°C) | ≤8分 |
| NETD (20°C) | ≤20mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| 調光モード | リニア/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像方向 | 水平/垂直/対角線フリップ |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準外部インターフェース | J30JZ 25ピン; HDMI 特殊出力インターフェース |
| アナログビデオ | / |
| デジタルビデオ | HDMI 出力: YUV Cameralink 出力: 16bit RAW/YUV |
| 外部同期 |
フレーム外部同期: RS422 |
| 通信 | RS422、115200bps |
| 電源 | 24V±1V |
| 安定した消費電力 | 16W |
| 寸法 (mm) | 165x86x107 |
| 重量 | ≤1600g |
| 動作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 車載高速輸送 衝撃: 半正弦波、40g 11 ms、3 軸 6 方向 各 3 回 |
| 光学レンズ | |
| オプションレンズ | 連続ズーム: 37.5~750mm/F4 固定ズーム: 19mm/F2; 40mm/F2; 240mm/F2 |
産業用途
GAVIN1212 サーマル赤外線カメラモジュールは、リモート監視システム、飛行視覚強化システム、マルチセンサーペイロードなど、多くの分野で広く使用されています。
当社のサービス方法
プリセールス
要件分析
シナリオ評価
製品選択
カスタマイズされたソリューション
展開
迅速な納品
システム統合とテスト
技術トレーニング
アプリケーションガイダンス
アフターセールス
リモート診断
保証サービス
ファームウェアのアップグレード
技術メンテナンス
よくある質問
1. LWIR、MWIR/LWIR デュアルカラー冷却赤外線検出器の用途
赤外線熱画像技術では、長波熱検出器は、ほこりの多い大気中を強く透過し、太陽光のぎらつきや光の反射の影響を受けません。車両がほこりの多い大気中を走行したり、船が反射光のある水上を航行したり、航空機が雲の中を飛行したりするなど、さまざまな複雑な環境で優れた画質が得られます。
デュアルカラー冷却赤外線検出器は、中波および長波検出の利点を 1 つの冷却赤外線検出器アセンブリに組み合わせ、デュエル波長で高性能イメージングを同時に実行できるため、誤警報率を大幅に削減します。複雑な背景の検出や、高速で移動するターゲットの監視に使用できます。
