高速統合 冷却 IR カメラ コア EYAS1212 メガ ピクセル 1280x1024 / 12μM
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS1212 |
| 最小注文数量 | 1個 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 1280x1024 | ピクセルピッチ | 12μm |
|---|---|---|---|
| NETD | ≤20mk | スペクトル範囲 | 3.7~4.8μm分子量 |
| サイズ | 149×58.5×71mm | フレームレート | 1~100Hz 調整可能 |
| ハイライト | EYAS 1212 IR カメラ コア、1280x1024 IR カメラ コア、12um 統合冷却カメラ モジュール,1280x1024 IR Camera Core,12um Integration Cooled Camera Modules |
||
製品の説明

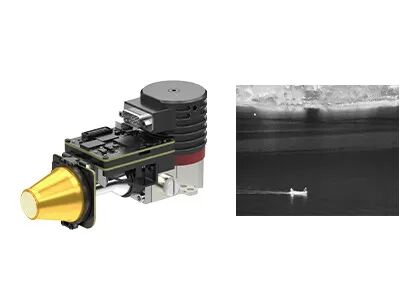

EYAS1212 冷却熱コア
EYAS1212 メガピクセル 1280x1024 / 12μm MCT MWIR 冷蔵赤外線モジュール
製品説明
EYAS1212は,1280×1024フォーマット,12μmピッチIR FPAをベースとした高解像度アナログ・デジタル冷却赤外線モジュールである.
このADモジュールは,FPAのタイミングと敏感な電源を提供する近接板を含みます. さらに,カメラリンクインターフェースは 16 ビット原始データを出力し,検出器のシステムへの統合を非常に簡素化します.
したがって,EYAS1212 AD モジュールは,OEM 顧客がGST C1212M 1280x1024 / 12μm 冷却赤外線検出器で迅速な受容試験を行うことを容易にする.冷却された赤外線モジュールや完全な赤外線熱カメラや冷却された赤外線検出器に基づいたシステムの急速な二次開発を開始し,その開発期間を短縮する.
グローバルセンサ・テクノロジー (Global Sensor Technology) は赤外線検出器センサーとOEM熱カメラコアのサプライヤーです.我々は赤外線熱画像業界で10年以上の経験を持っています.顧客にプロの回答を提供するために,プロの販売後のサービスチームを持っています. すべての質問や問題のために,いつでも私達に連絡してください,私たちはあなたが答えるために最初の時間になります.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS1212 |
| IR検出器の性能 | |
| 決議 | 1280×1024 |
| ピクセルピッチ | 12μm |
| クリオクーラー | RS058F |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤20mK |
| 動作モード | |
| フレームレート | 1~100Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 9W |
| 尺寸 (mm) | 149×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 ショック:半シナス波,40g 11ms,3軸6方向3回各 |
産業用用途
EYAS1212熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
標準化 サービス
完全なドキュメント: 製品マニュアル,設定ガイド,選択参照. 推測なしに始めます.
開発・テスト支援: サンプル統合テスト,パフォーマンス評価,パラメータ検証が容易になりました.
開発者ツールキット: SDK,API,アルゴリズム,ディープ統合のためのデバッグツール.
遠隔技術サポート:24/7のサポート 迅速な対応と重要な問題の迅速な解決
保証: オリジナルパーツと 厳格なプロセス遵守
よくある質問
1赤外線焦点平面配列 (FPA) の分類
冷却方法により,赤外線焦平面配列は冷却された熱画像検出器と冷却されていない熱画像検出器に分けられる.冷却されたFPA赤外線検出器は,主にDewarボトル/迅速スタート絞り込み冷蔵庫とDewarボトル/スターリングサイクル冷蔵庫を現在採用室温で動作します. これは冷却されていない熱画像システムの核心です.最も一般的な熱感受性のある材料には,バナジウム酸化物 (Vox) と無形シリコン (a-Si) が含まれますバナジウムオキシド材料は,現在の市場で主流の選択であり,高温耐性係数と高熱感度を持っています.
2赤外線焦点平面配列の作業原理
光敏感な要素の配列が焦点平面配列検出器に配置されている.無限から放出される赤外線は 光学システムを通して焦点平面配列のこれらの光敏感な要素にイメージされます検出器は,光信号を電気信号に変換し,統合増幅,サンプリング,出力バッファ,マルチプレックスシステムを実行します.画像を作るためにモニタリングシステムに送られます.
